Solución para el Mecanizado de Plásticos

Diseñada para el mecanizado estable de plásticos con control avanzado de virutas.

Nueva propuesta de control de virutas para plásticos

Inicio / Giro Delantero y Trasero / Solución para el Mecanizado de Plásticos

Mecanizado de precisión para plásticos

El acabado liso de las superficies y el control fiable de las virutas se consiguen gracias a los soportes del eje Y combinados con las plaquitas KM1.

Rendimiento

La aplicación del mecanizado en el eje Y elimina eficazmente los problemas de control de virutas que suelen surgir en el torneado de plásticos.
Las plaquitas KM1, fabricadas con metal duro micrograno y pulidas a espejo, garantizan una excelente calidad superficial y resistencia a la soldadura.

Aplicación de herramientas

Aplicable a tornos CNC suizos que mecanizan materiales plásticos como PEEK y PTFE.
Las operaciones admitidas incluyen torneado frontal (ISO), torneado posterior, ranurado, tronzado, roscado y mandrinado.

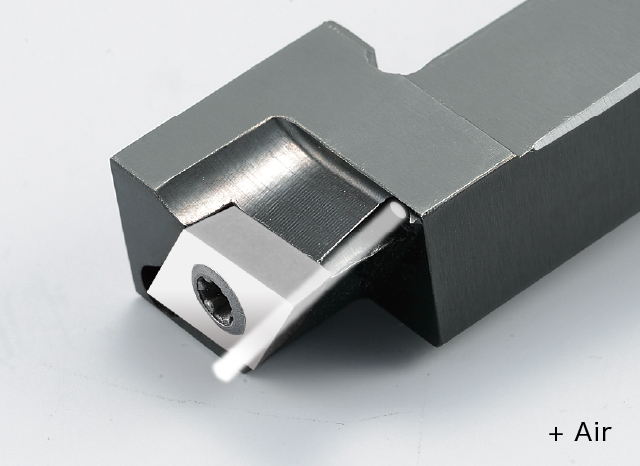

Eje Y + Aire

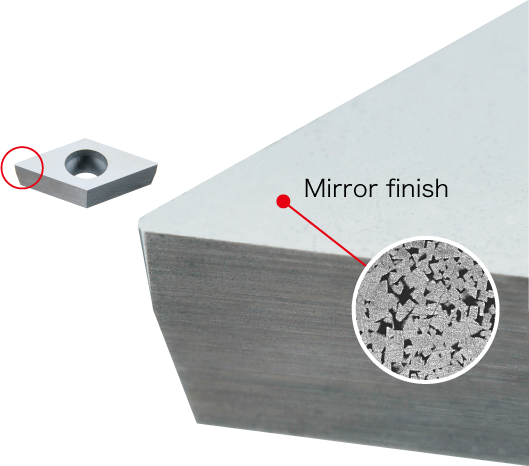

Rendimiento de mecanizado del metal duro NTK

Un filo de corte afilado combinado con un acabado pulido de espejo proporciona excelentes acabados superficiales y una resistencia superior a la adherencia del material.

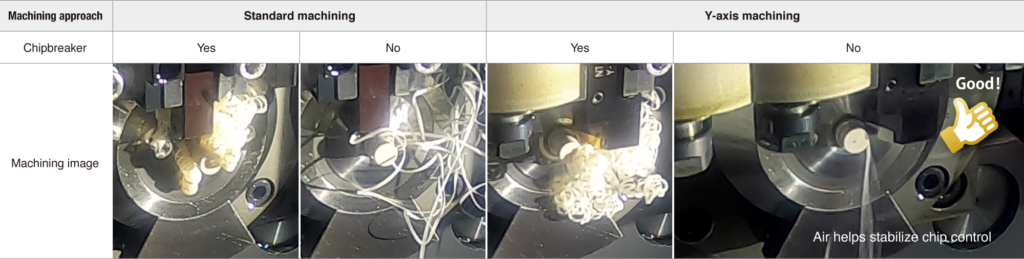

Rendimiento del control de virutas

[ Condiciones de corte ]
Material : PEEK(⌀10) vc=80m/min f=0.05mm/rev ap=1.00mm 267 SFM .002 IPR .039 DOC

Alineación

VCGW Inserto no rompevirutas

CCGW Inserto no rompevirutas

DCGW Inserto no rompevirutas

Inserto tipo DCGT con rascador

TBP55/60 inserción / torneado posterior

Inserto tipo GTMH32

Plaquita para ranurar tipo GTPA

Condiciones de corte

- - - Desplázate por la tabla - - -

ISO	Material de trabajo	Refrigerante	Grado	_vc (m/min) (SFM)	_ap (mm) (inch)	f (mm/rev) (IPR)
	Plástico (PEEK,PTFE,etc.) Torneado de desbaste	SECO + Aire	KM1	50 – 150 160 – 500	0.5 – 3.0 .020 – .120	0.05 – 0.10 .002 -.004

Ejemplos prácticos

Implante médico
Material	PEEK
Velocidad de corte (m/min) (SFM)	100 328
Alimenta (mm/rev) (IPR)	0.06 .0023
DOC (mm) (inch)	2.50 .010
Refrigerante	NTK：AIR Competidor：DRY
KM1 VCGT11T302H Sin rompevirutas	80 unidades / esquina
Rompevirutas de metal duro VCGT11T302 Rompevirutas moldeado	40 unidades / esquina

Componente de automoción
Material	PEEK (con fibra de vidrio)
Velocidad de corte (m/min) (SFM)	NTK：120 NTK：394 Competitor：40 Competitor：131
Alimenta (mm/rev) (IPR)	NTK：0.08 NTK：.003 Competitor：0.05 Competitor：.002
DOC (mm) (inch)	0.25 .010
Refrigerante	NTK：AIR Competidor：DRY
KM1 DCGT11T302H Sin rompevirutas	3 unidades / esquina
PVD Carburo VNMG160408 Rompevirutas moldeado	1 unidad / esquina
