内径加工用｜ CNC自動旋盤
CNC自動旋盤 内径加工
[ 切削条件 ]
材質：合金鋼・ステンレス鋼

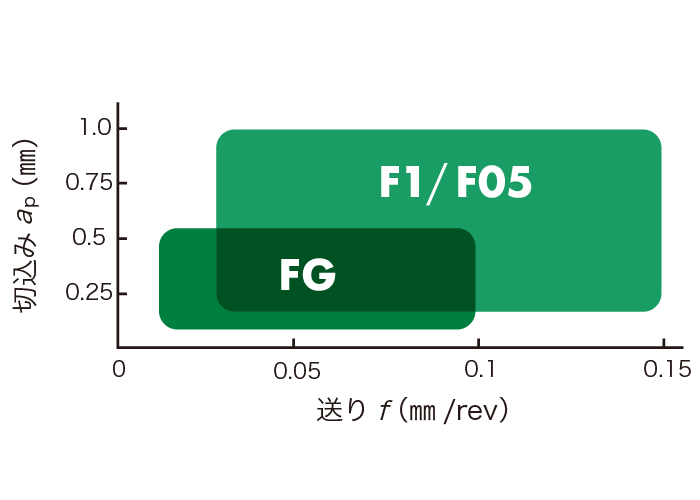

vc = 80m/min f=0.05-0.1mm/rev ap=0.1-0.5mm
260 SFM .002 – .004 IPR .004 – .020 DOC
WET

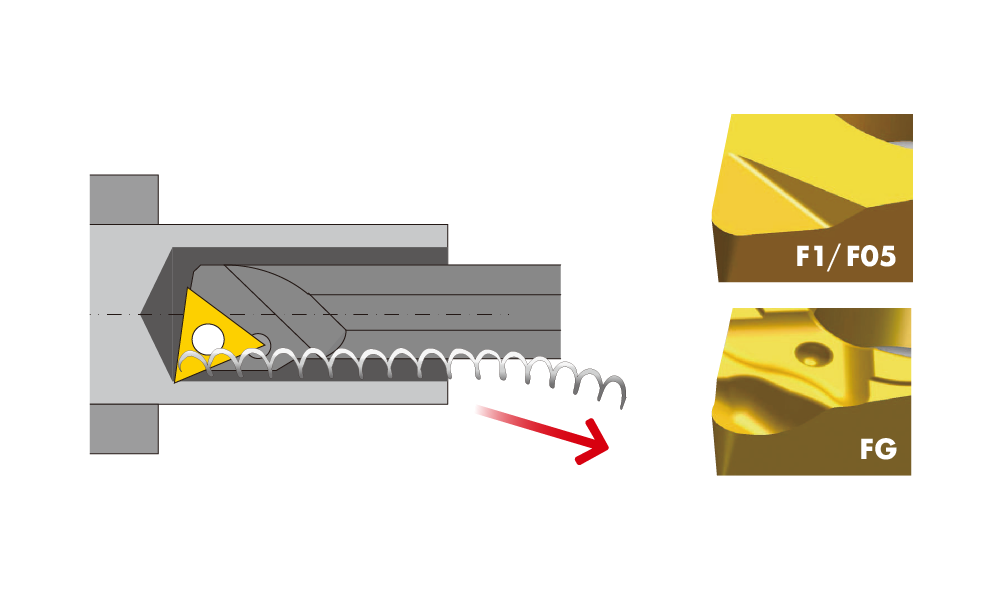

切り屑を後ろに出すことで詰まらせない
* 右勝手用のボーリングバーには、右勝手用チップを使用してください。
| コート材質 | 被削材 | 加工方法 | 推奨突出し量 | 切削速度 (m/min) 切削速度 (SFM) | 送り (mm/rev) 送り (IPR) | 切込み (mm) 切込み (inch) |
|---|---|---|---|---|---|---|
| ST4 | ステンレス | 内径加工 内径後挽き加工 |

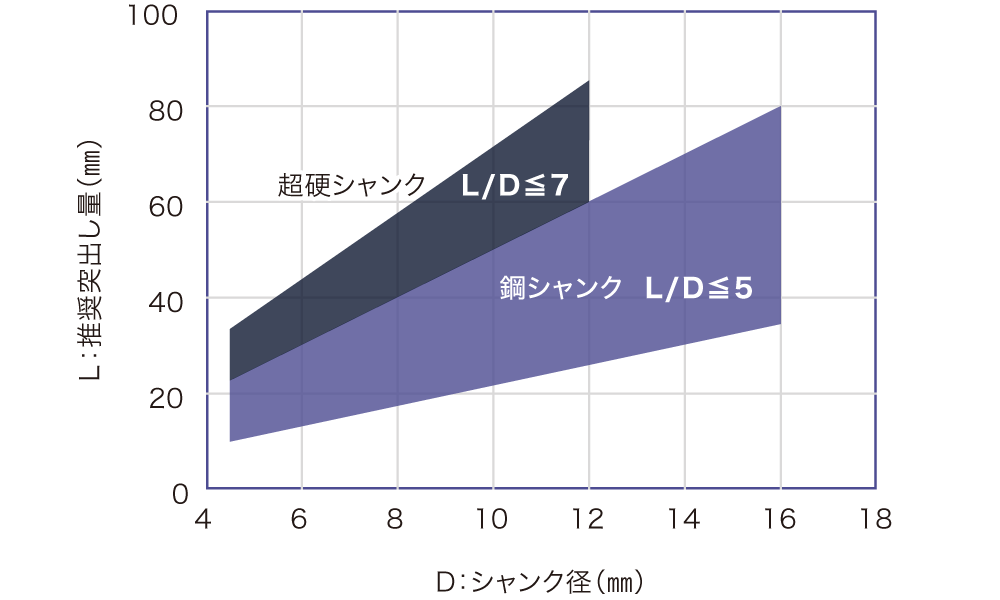

鋼シャンク ～5D 超硬シャンク ～7D |
40 – 120 130 – 400 | 0.02 – 0.2 .0008 – .005 | 0.1 – 1.0 .004 – .080 |
| QM3 | 合金鋼 / 炭素鋼 / 高硬度材 | 50 – 150 150 – 500 | ||||
| DM4 / DT4 | 難削材 / チタン合金 / 耐熱合金 | 30 – 70 130 – 330 | ||||
| TM4 / ZM3 | 非鉄 / アルミ / プラスチック / 汎用 | 50 – 200 150 – 600 |

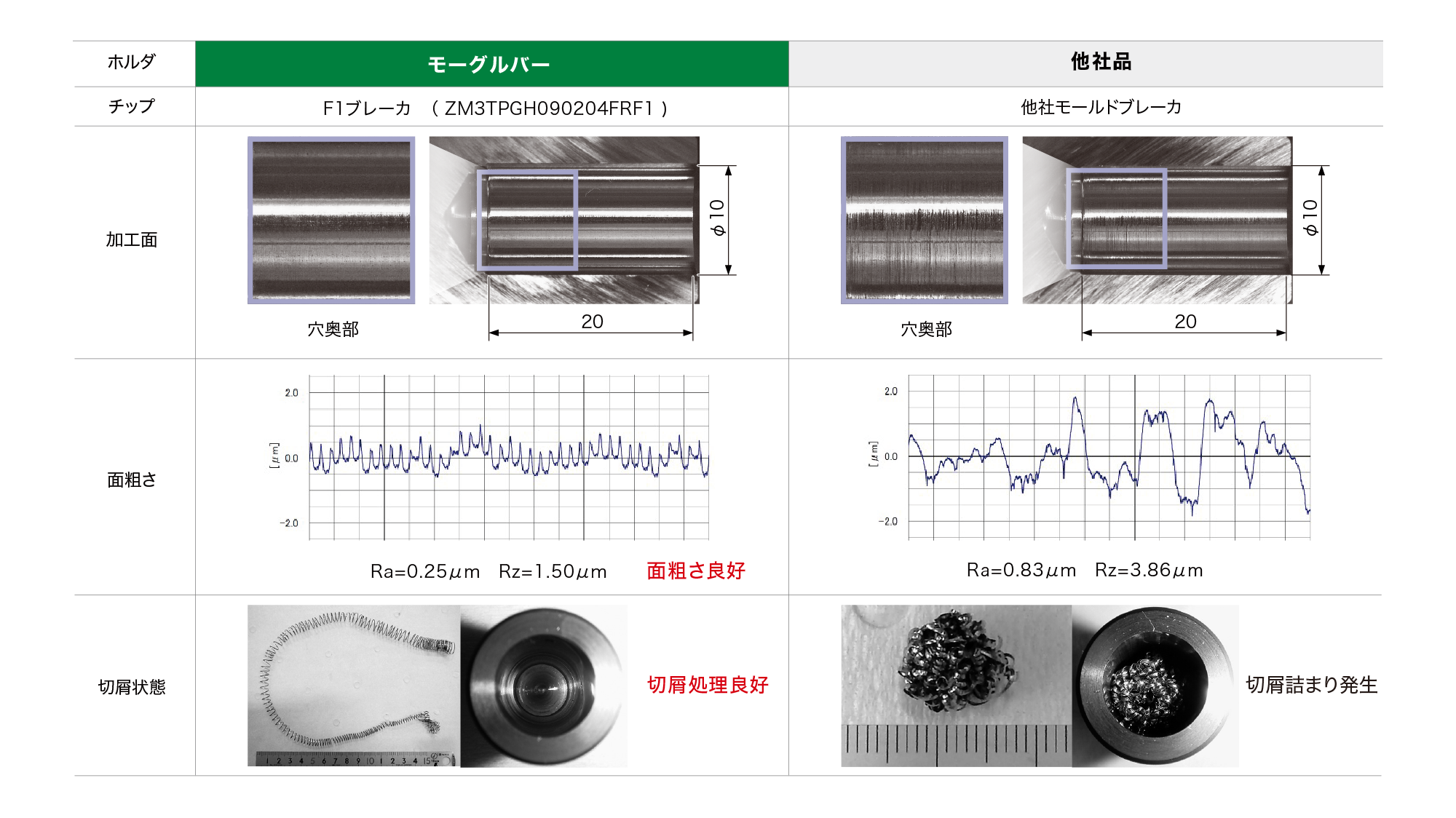

[ 切削条件 ]
材質：SCM435
vc = 80m/min f = 0.05mm/rev ap = 0.25mm 加工径 : φ10 外部給油 突出し量 : L/D = 4 加工深さ : 20mm
270 SFM .002 IPR .010 DOC 加工径:φ.39” 外部給油 突出し量 : L/D = 4 加工深さ : .79”
[ 使用工具 ]
ホルダ ：S08H-STUPR09D10-OH タイプ
(最小加工径 φ10) シャンク径 : φ8
(最小加工径 φ.39”) シャンク径 : φ.315”
インサート ：TPGH090204タイプ
| バルブ加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
|
|
| モーグルバー ＋TM4 FGブレーカ |
1,500個
|
| 他社品 |
700個
|

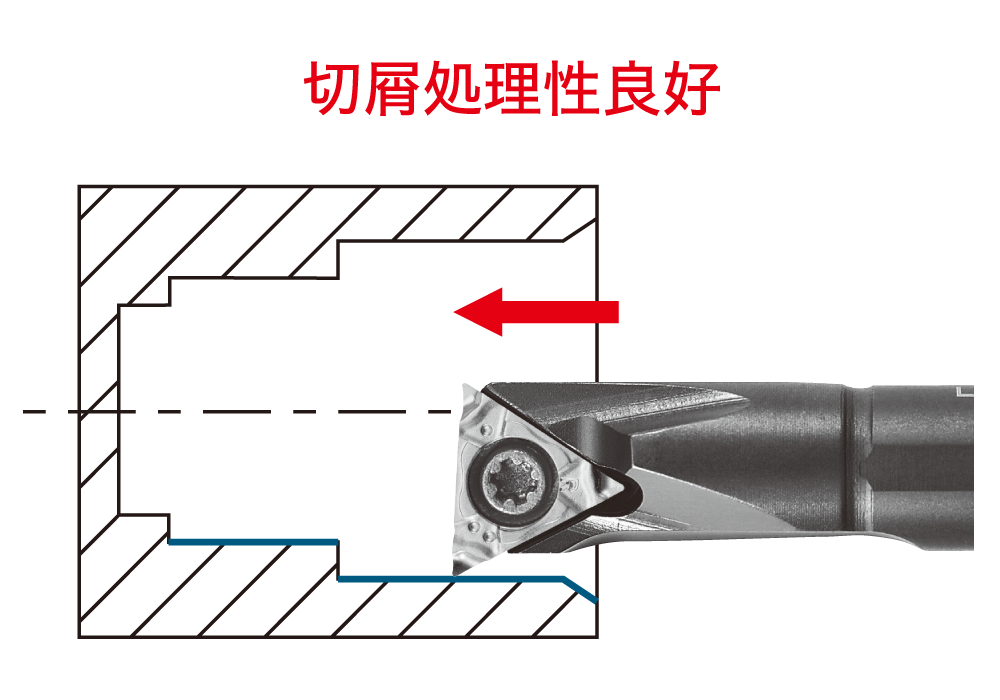

他社品では切屑詰まりによる欠損が発生し、寿命が安定していなかったが、モーグルバーとFGブレーカのコンビネーションにより切屑が手前に排出され安定加工となり、2.1倍の寿命延長が可能となった。
| スリーブ加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
|
|
| モーグルバー ＋TM4 F1ブレーカ |
900個
|
| 従来品 |
500個
|

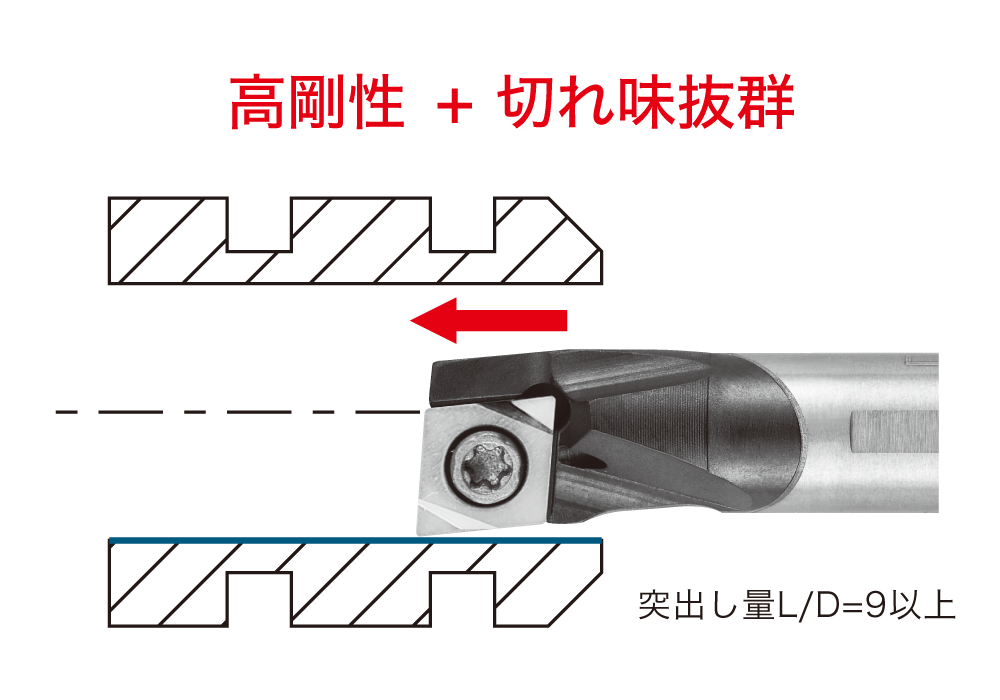

突出し量9Dを超える加工の為、他社品では大きなビビリが発生していた。
高剛性を有しているモーグルバーと切れ味抜群のF1ブレーカのコンビネーションによりビビリを抑制することが可能となり、1.8倍の寿命延長を達成した。
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
