鋳鉄加工用 ｜ ソリッドCBN

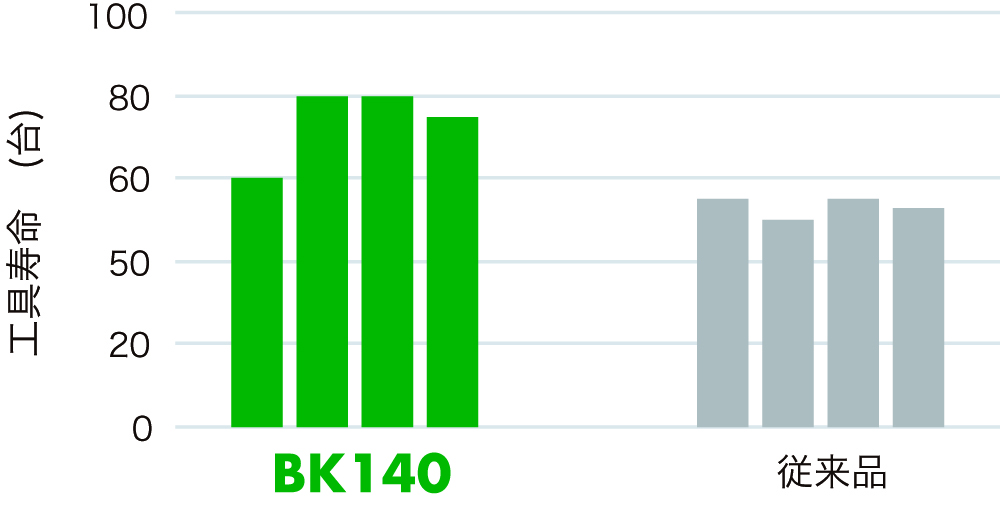

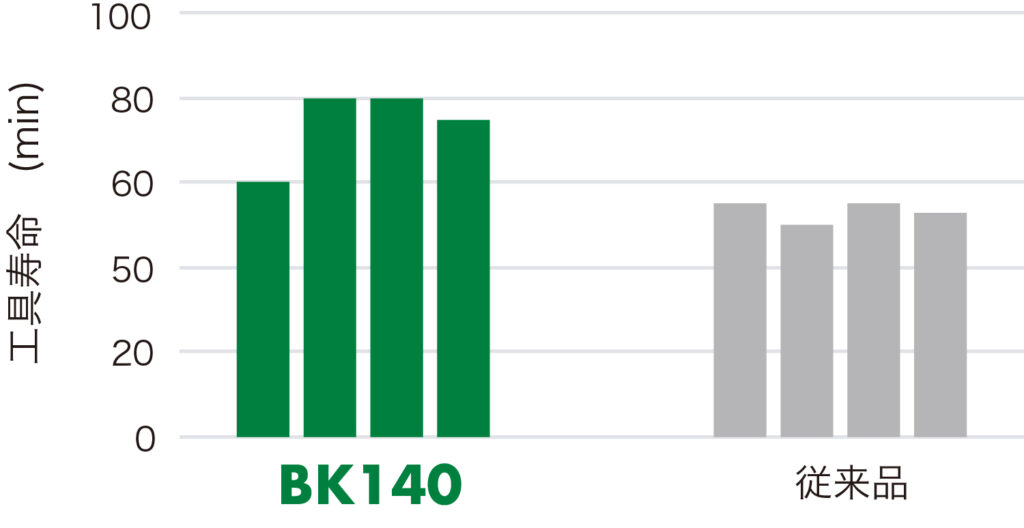

| BK140 | 従来品 |
|---|---|
 |
 |

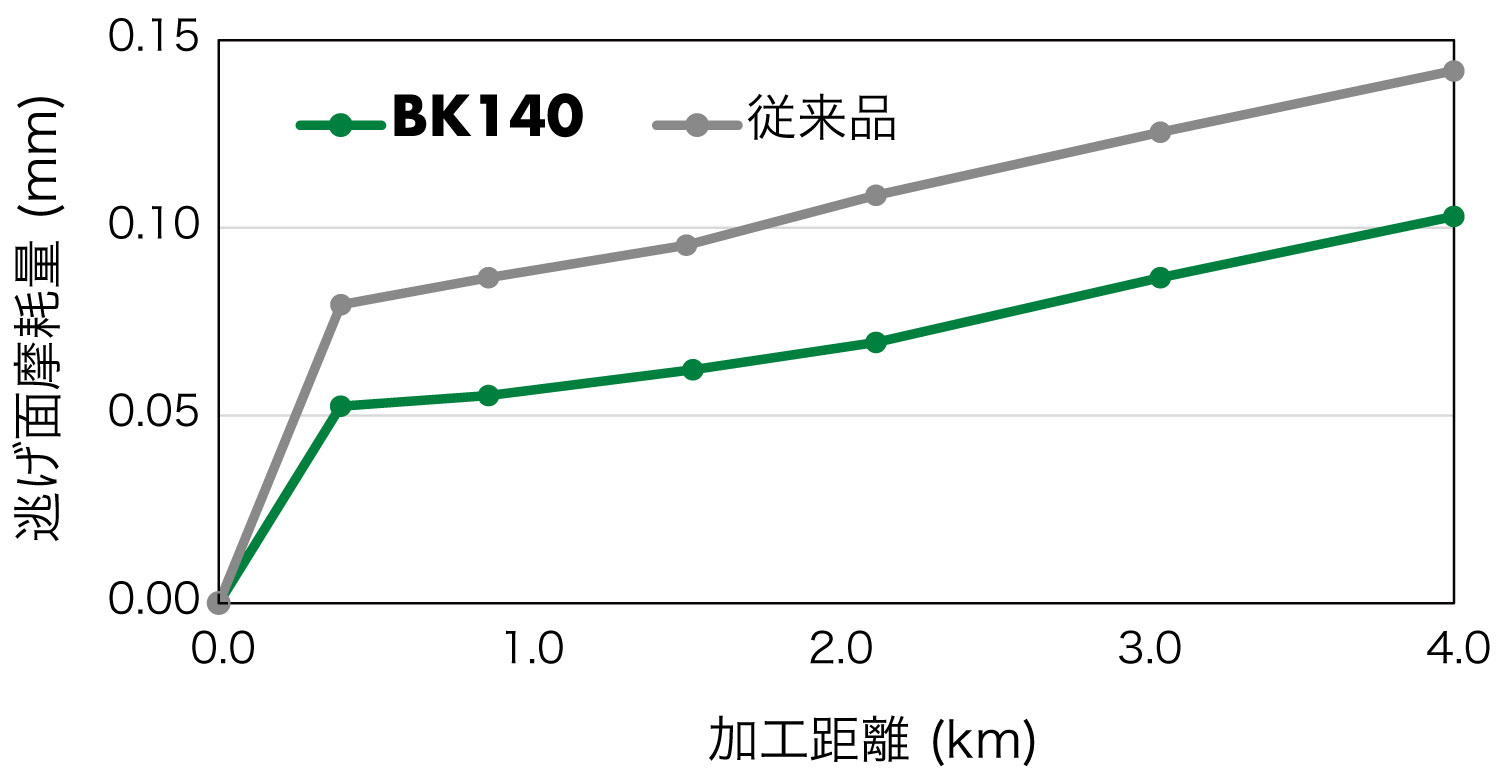

被削材:FC300
vc =
500m/min
1600 SFM
, f =
0.3mm/rev
.012 IPR
, ap =
0.5mm
.020” DOC
,
4Km
160000”

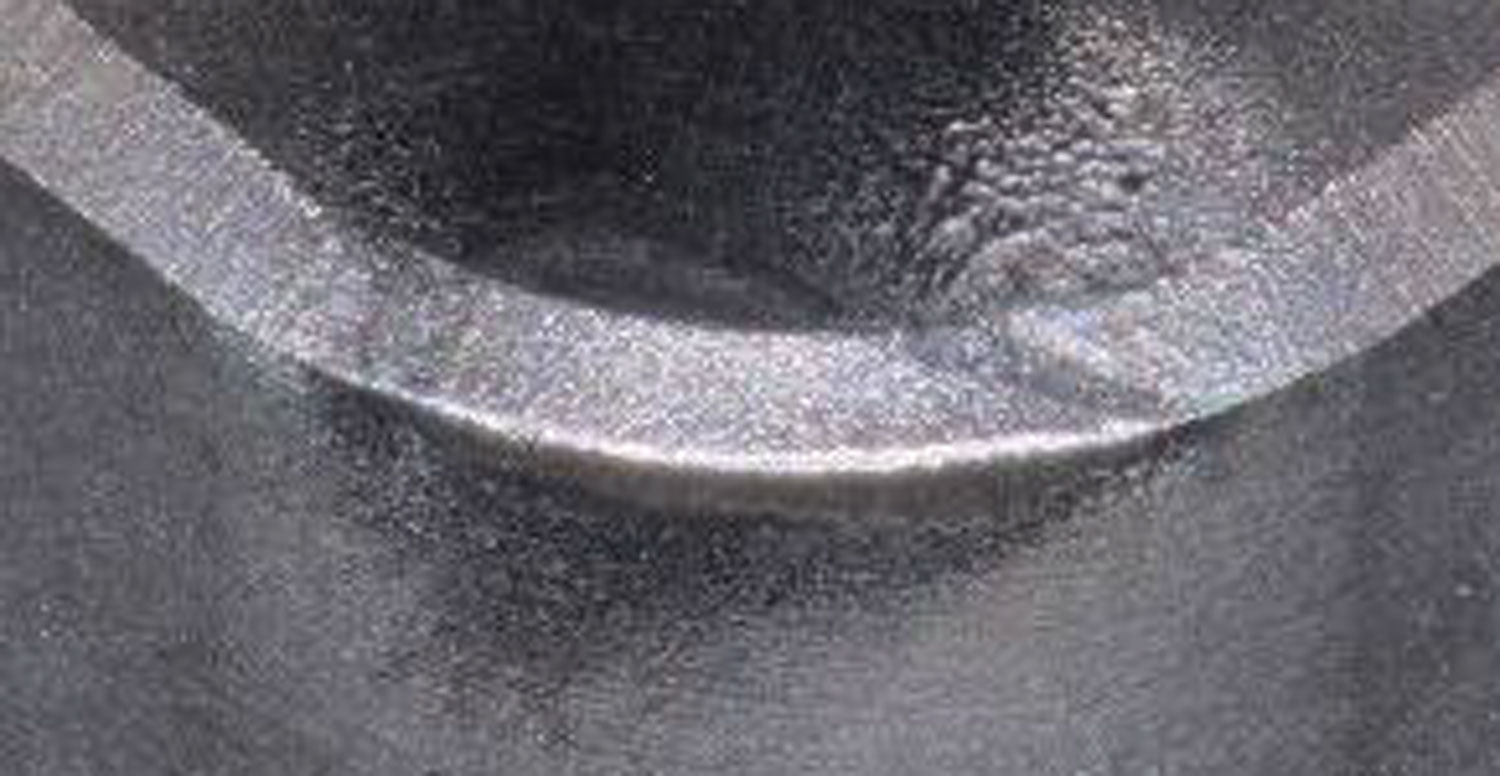

加工後

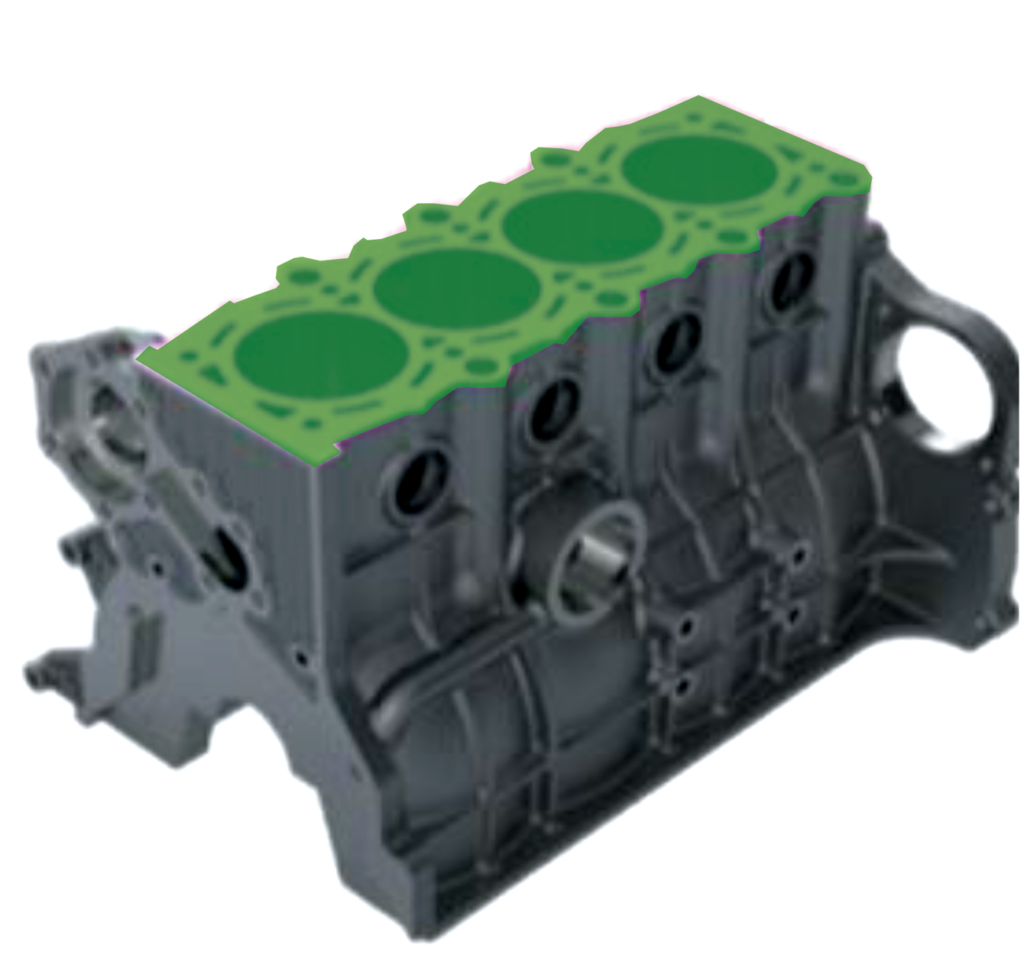

被削材:FC250
vc =
1000m/min
3300 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
2.0mm
.080” DOC
, ae =
80mm
3.15”
DRY
| ●：第一推奨 | |||||||
| ISO | 推奨材質 | 適応領域 | 切削速度 | 送り | 切込み | 切削油 | |
|---|---|---|---|---|---|---|---|
| (m/min) (SFM) | (mm/rev) (IPR) | (mm) (inch) | DRY | WET | |||
 |
普通鋳鉄 | ターニング | 300 – 2000 130 – 6600 | 0.05 – 4 .002 – .160 | 0.05 – 0.5 .002 – .020 | ● | △ |
| ミ－リング | 300 – 2000 130 – 6600 | 0.05 – 3 .002 – .120 | 0.05 – 0.5 .002 – .020 | ● | △ | ||
← 切れ味
刃先強度 →

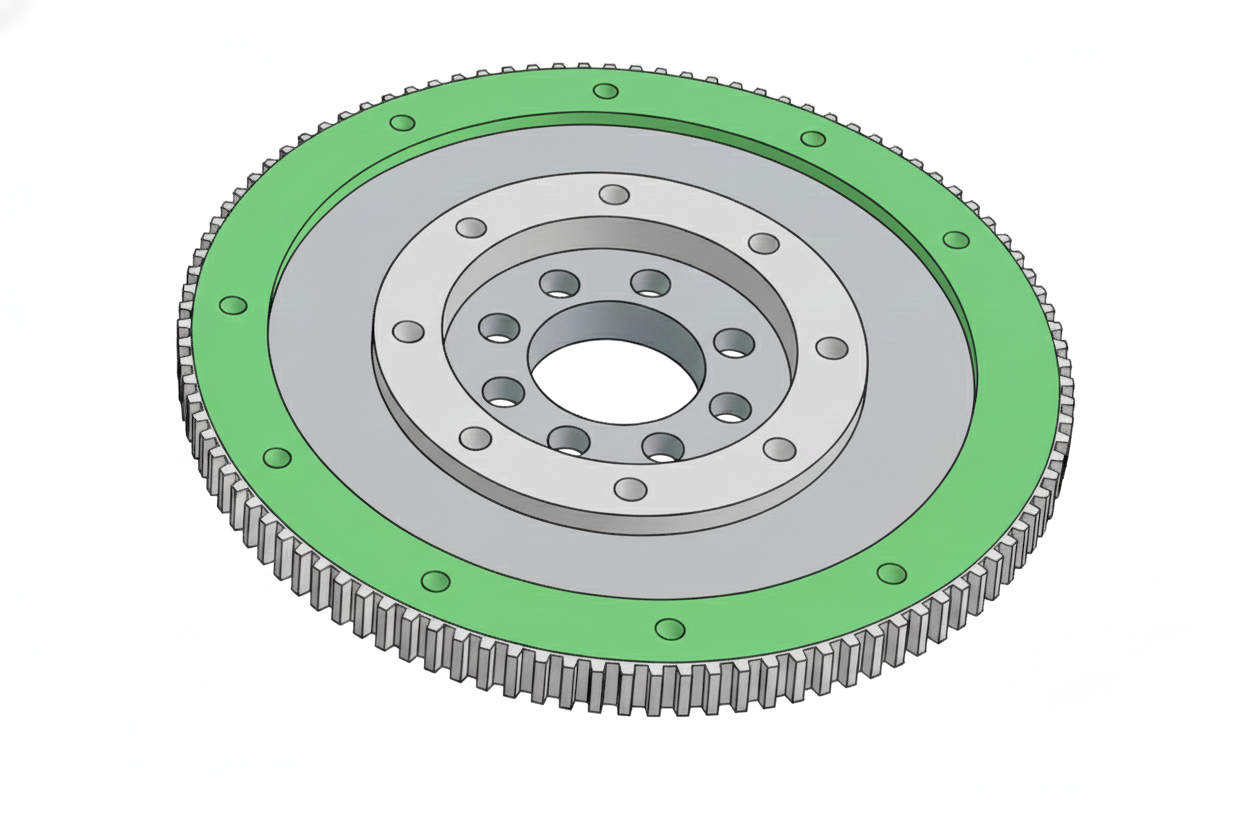

| フライホイール | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
| BK140 |
240個/コーナ(安定)
|
|
| 従来CBN |
240個/コーナ(不安定)
|
|
従来のCBNは、断続加工中に発生する熱クラックにより、チッピングや欠損が起きて工具寿命が不安定。
BK140は、最適な粒径と専用バインダーの採用により、優れた耐熱衝撃性を実現し、過酷な条件下でも安定した加工を実現。

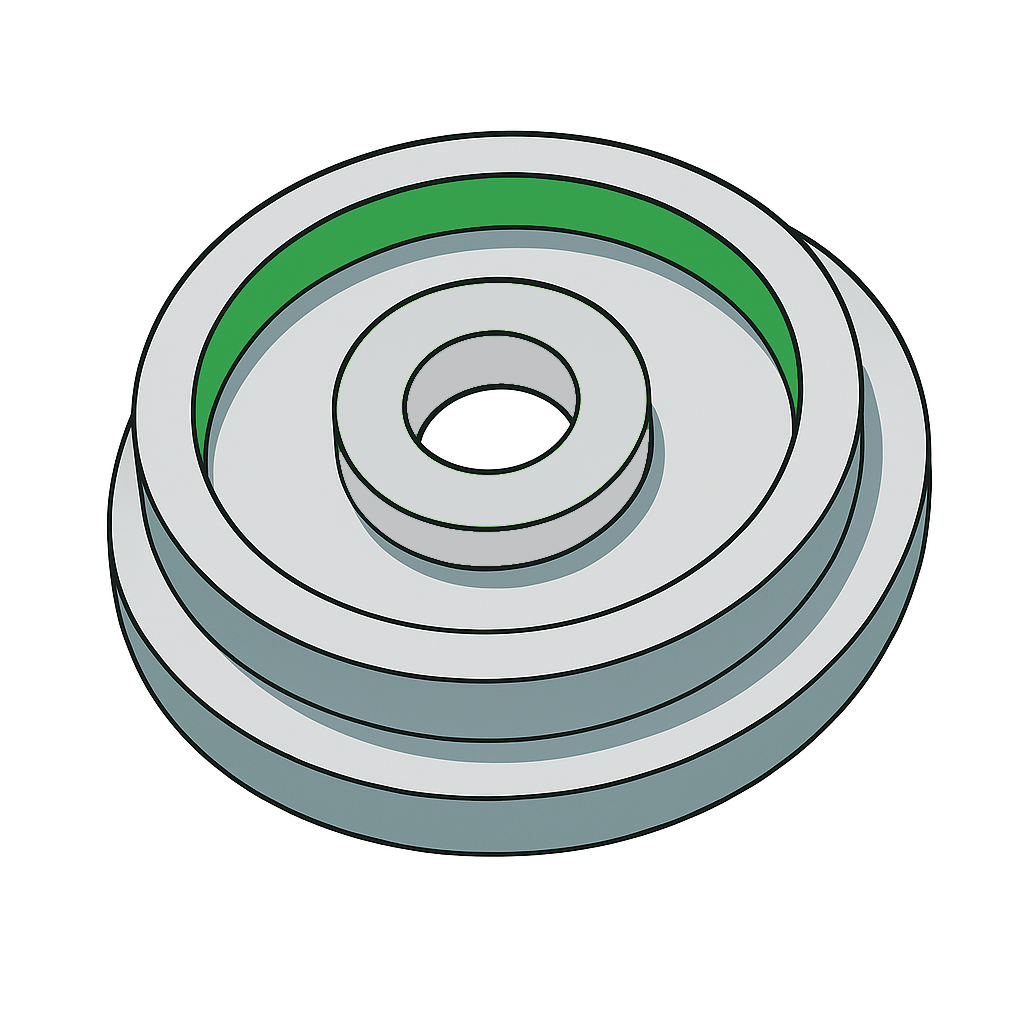

| ブレーキドラム | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
| BK140 |
150個/コーナ
|
|
| 従来CBN |
100個/コーナ
|
|
従来CBNは摩耗の進行に伴い加工面が悪化し低寿命。
BK140はCBN含有率が高く耐摩耗性が向上し、従来CBNの1.5倍の工具寿命を達成。
