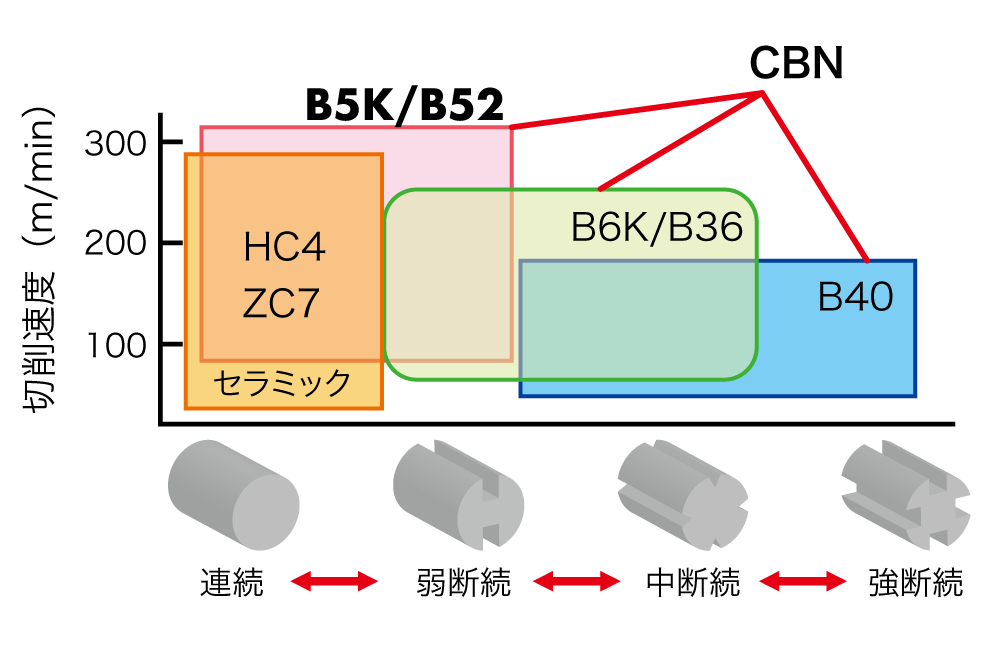

連続加工用 ｜ 高硬度材加工用CBN
高硬度材 連続加工 HRC55以上

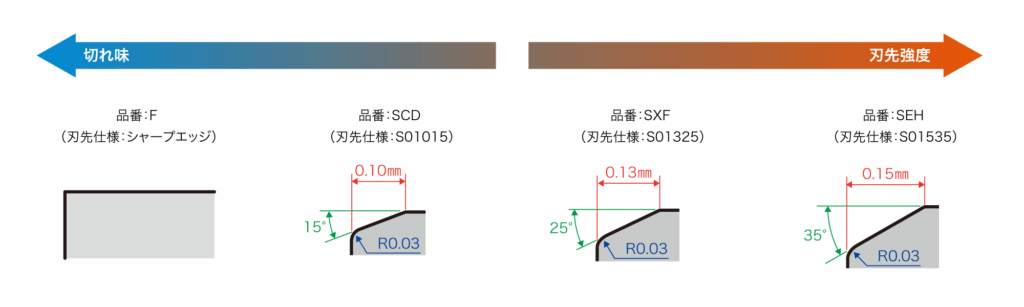

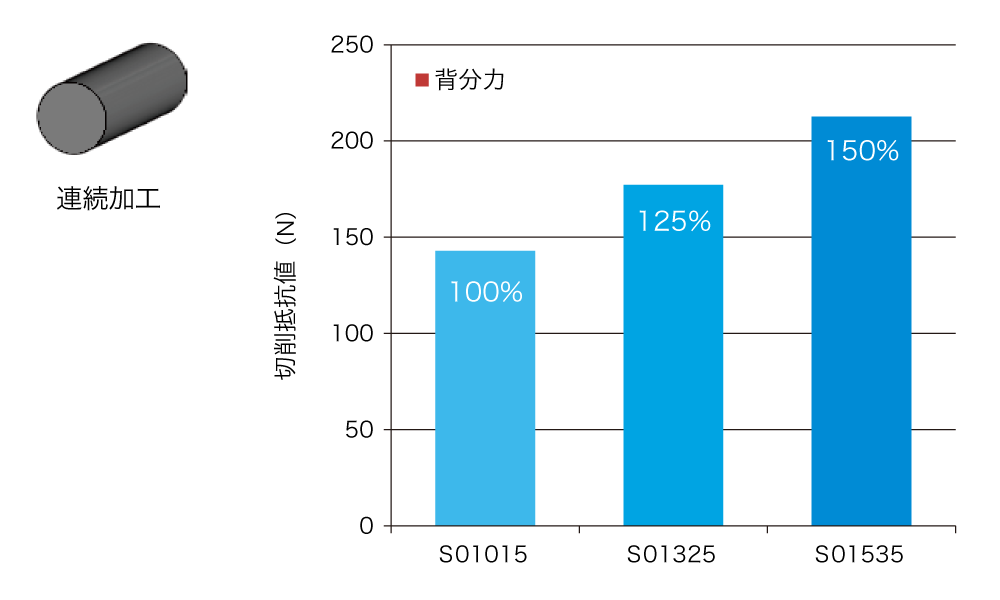

刃先処理が大きくなる程、切削抵抗が増大。 特に背分力への影響が大きい。
[ 切削条件 ]
SCM415(HRC63-65)
vc=200m/min f=0.1mm/rev ap=0.2mm
670 SFM f=.004 IPR p=.008 inch
DRY
[ インサート形状 ]
TNGA160408

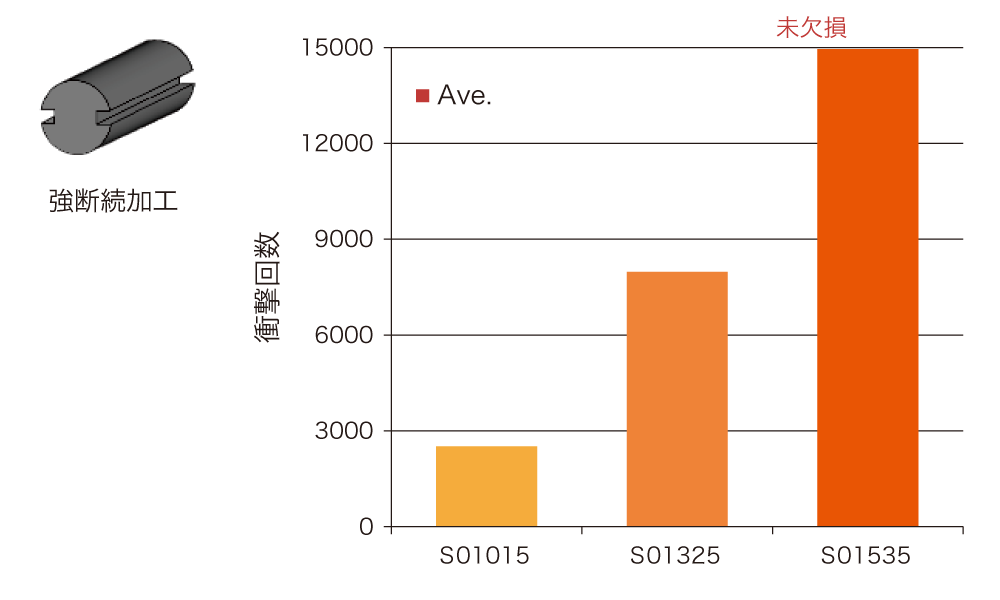

刃先処理が大きくなる程、耐欠損性能が向上。
[ 切削条件 ]
SCM415(HRC63-65)
vc=75m/min f=0.1mm/rev ap=0.3mm
250 SFM .004 IPR .012 DOC
DRY
[ インサート形状 ]
TNGA160408
| ●第1推奨 〇第2推奨 |
||||||||
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(inch) | DRY | WET |
|---|---|---|---|---|---|---|---|---|
| B5K/B52 | 高硬度材（HRC55以上） | 旋削 連続加工 | 仕上 | 100 – 300 330 – 1000 | 0.05 – 0.2 .002 – .008 | 0.1 – 1.0 .004 – .040 | 〇 | ● |
| シャフト部品の外径加工 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
| B5K |
6個/コーナ
|
|
| 他社コーテッドCBN |
3個/コーナ
|
|
B5Kは寸法変化や加工面悪化によって低寿命であった他社品に対して2倍寿命を達成した。
| 自動車部品の内径加工 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
| B52 |
240個/コーナ
|
|
| 他社コーテッドCBN |
200個/コーナ
|
|
B52は、他社品に比べ1.2倍の寿命延長を実現。
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
