高硬度材加工用 ｜ コーテッド/ノンコートCBN
高硬度材（仕上げ）

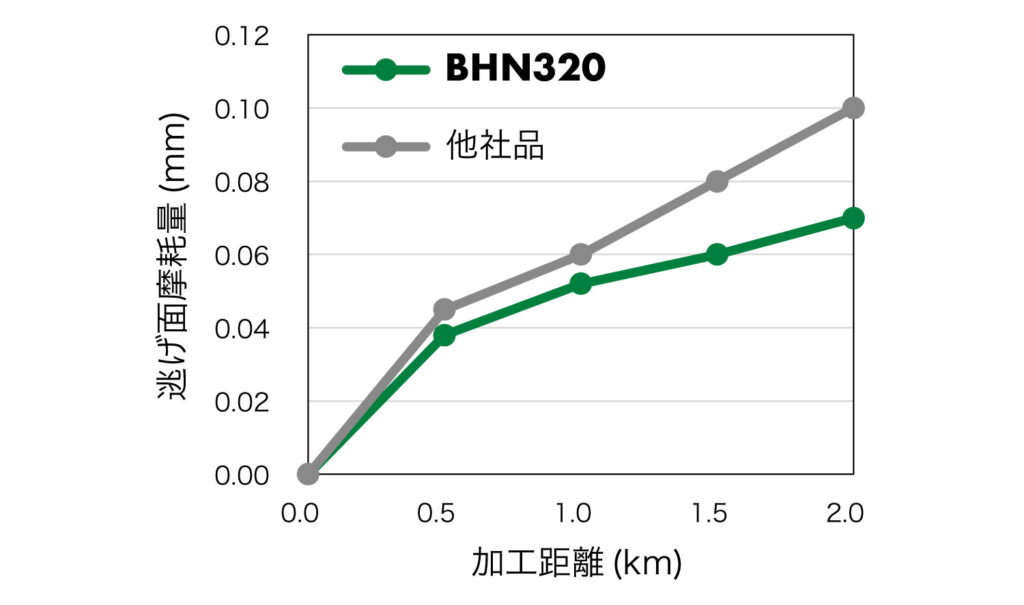

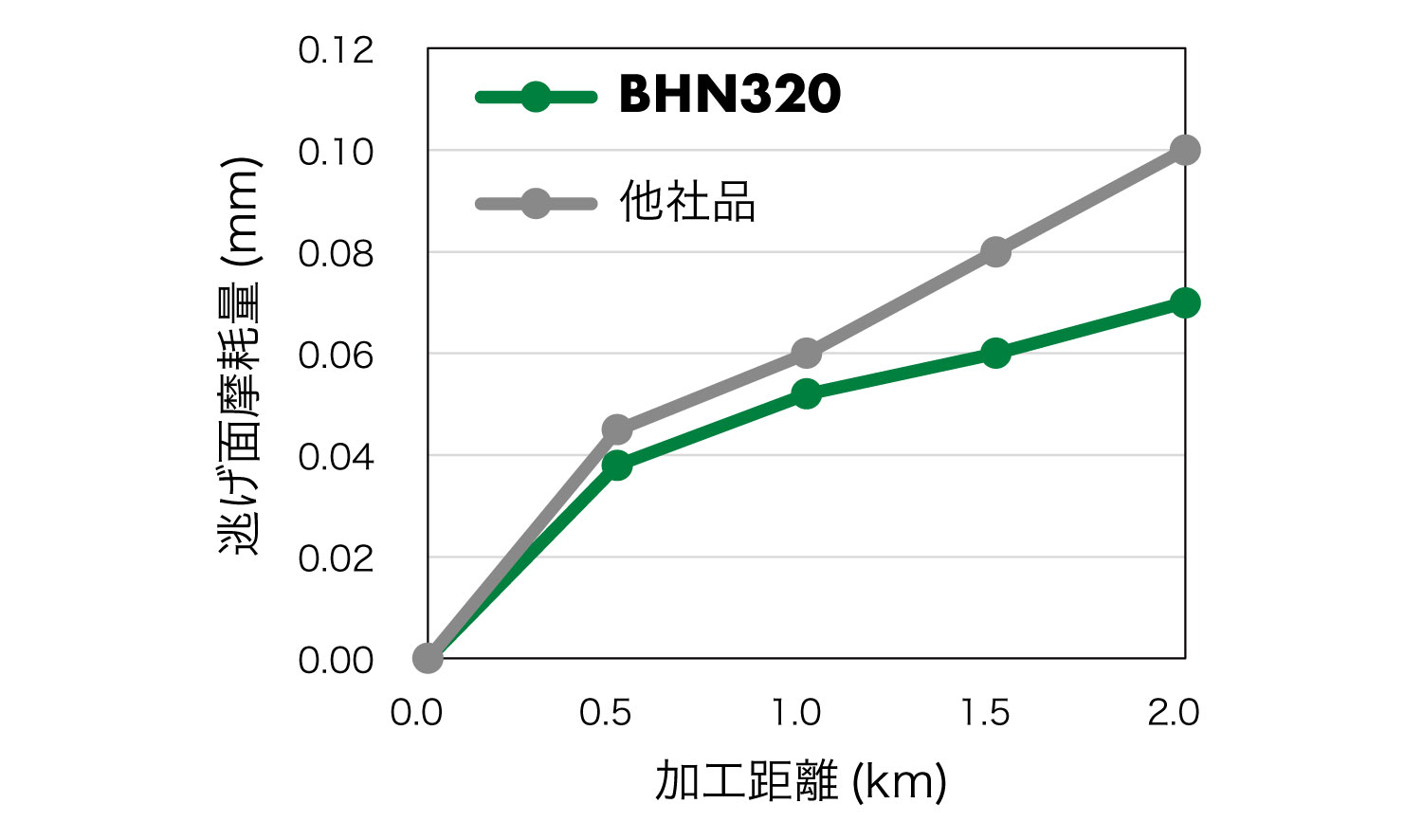

耐摩耗性に優れるコーティングを採用した連続～弱断続加工の第一推奨材質
| BHN320 | 他社品 |
|---|---|
 |
 |
SCM415 浸炭焼入鋼（HRc62）
Vc =
150m/min
500 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
0.2mm
.008” DOC
, 連続加工

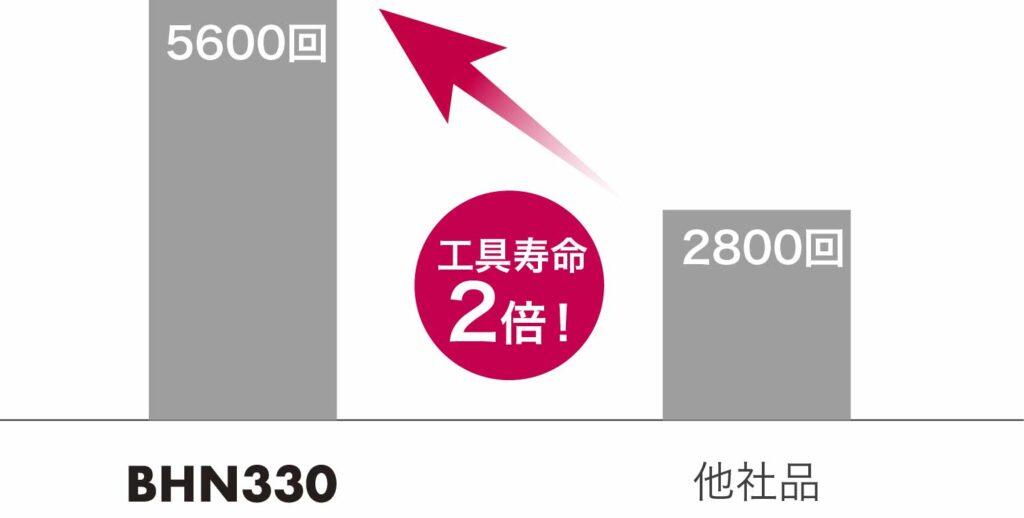

耐摩耗性及び耐チッピング性に優れる複合積層コートを採用し、連続～断続加工まで対応可能な汎用材質
| BHN330 | 他社品 |
|---|---|
 |
 |
| 衝撃回数 2800 回 | |
SCM440 浸炭焼入鋼（HRc62）
Vc =
75m/min
250 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
0.1mm
.004” DOC
, 強断続加工
欠損までの衝撃回数

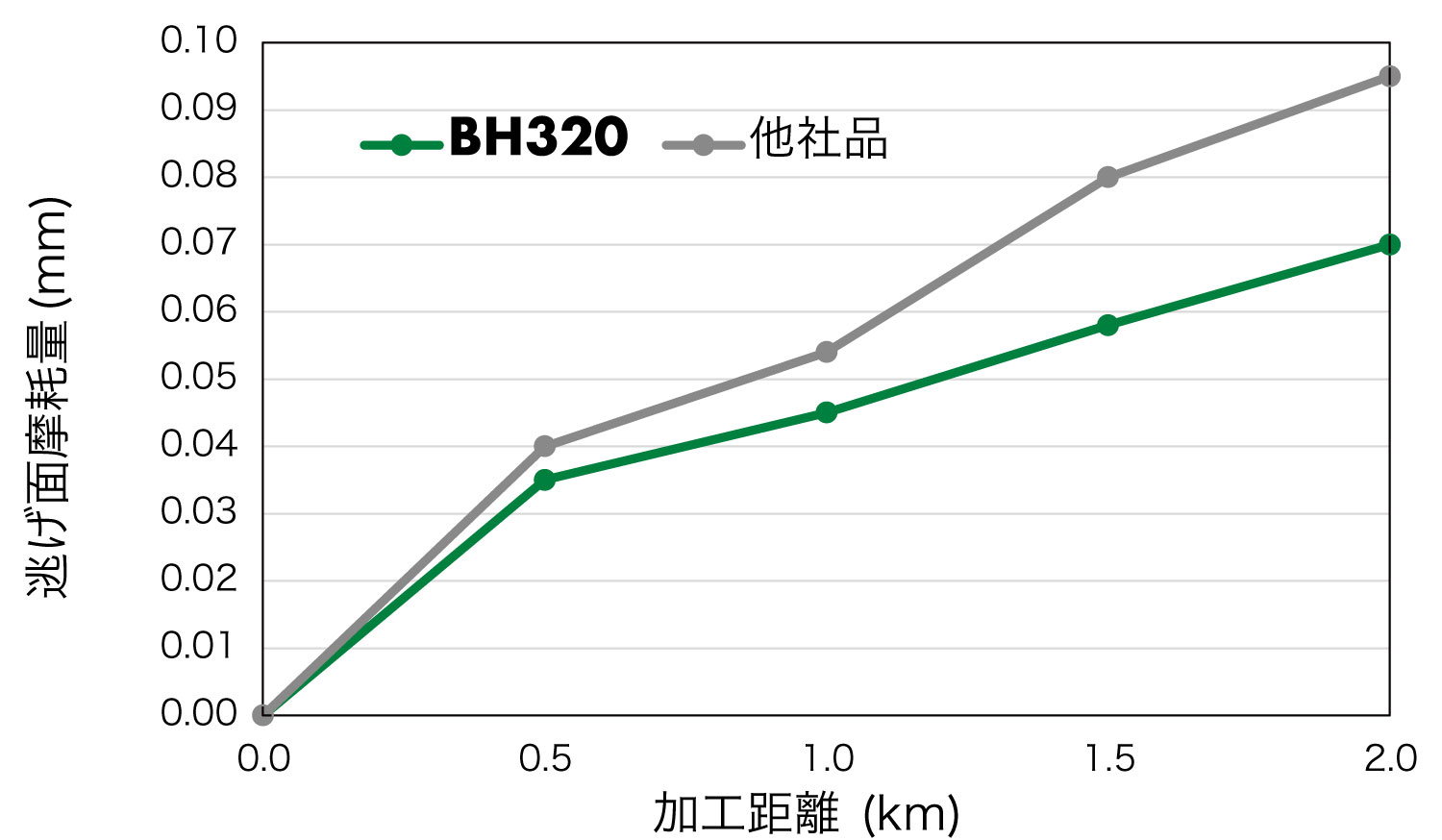

CBNを特殊バインダ結合し、高速連続加工で優れた耐摩耗性を発揮
| BH320 | 他社品 |
|---|---|
 |
 |
SCM415 浸炭焼入鋼（HRc62）
Vc =
150m/min
500 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
0.2mm
.008” DOC
, 連続加工
連続～強断続加工で優れた耐摩耗性及び耐欠損性能を発揮する汎用材質
| BH330 | 他社品 |
|---|---|
 |
 |
SCM415 浸炭焼入鋼（HRc62）
Vc =
150m/min
500 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
0.2mm
.008” DOC
,
0.7km
28000” inch
加工後
| BH330 | 他社品 |
|---|---|
 |
 |
| 衝撃回数 3500 回 | |

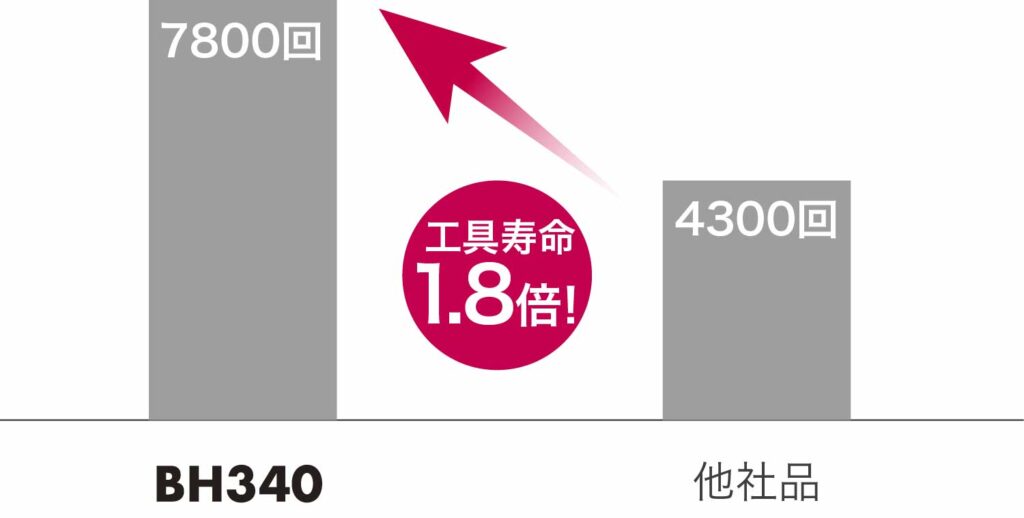

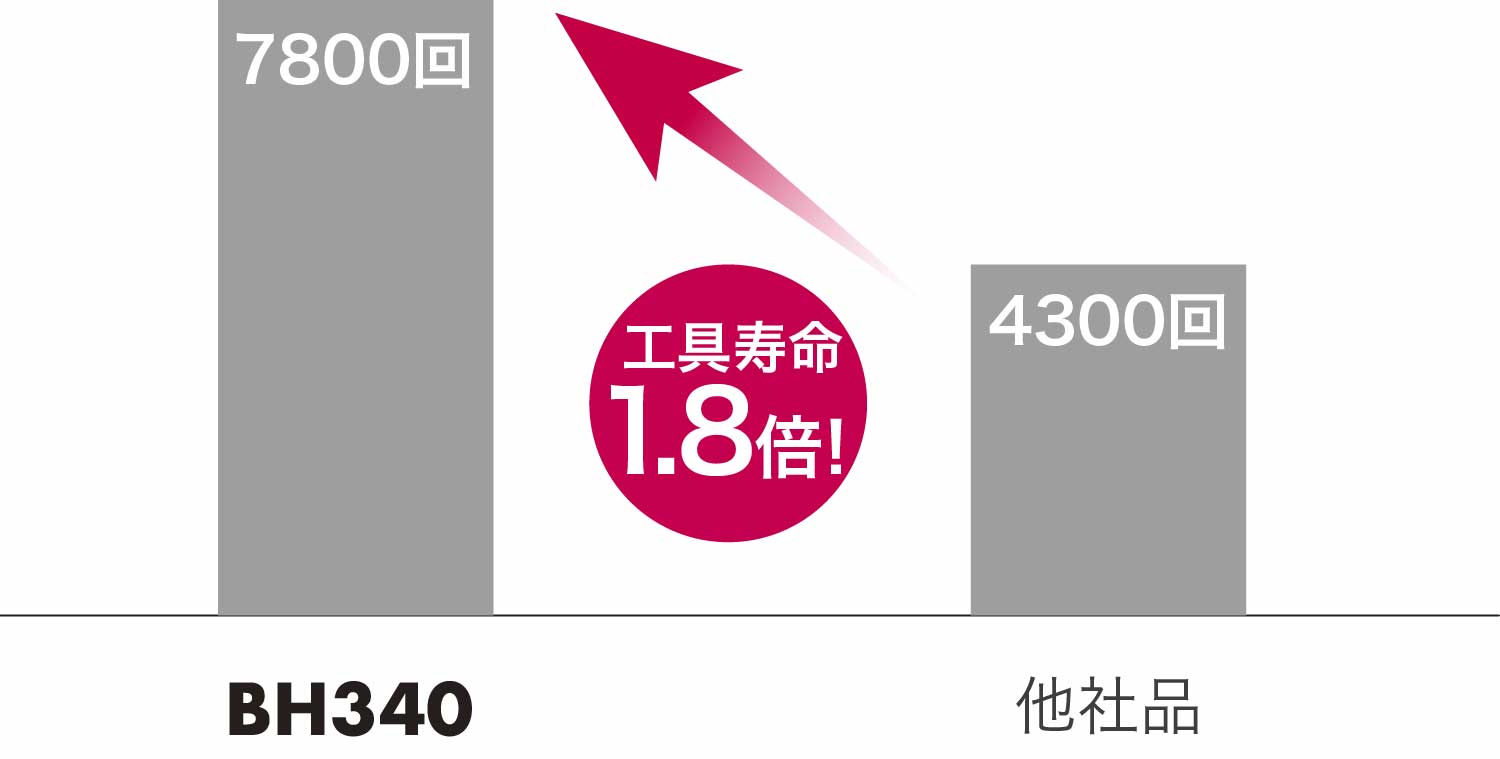

耐チッピング性及び耐欠損性に優れる強断続加工、第一推奨工具
| BH340 | 他社品 |
|---|---|
 |
 |
| 衝撃回数 4300 回 | |
SCM440 浸炭焼入鋼（HRc62）
Vc =
75m/min
250 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
0.1mm
.004” DOC
, 強断続加工
欠損までの衝撃回数

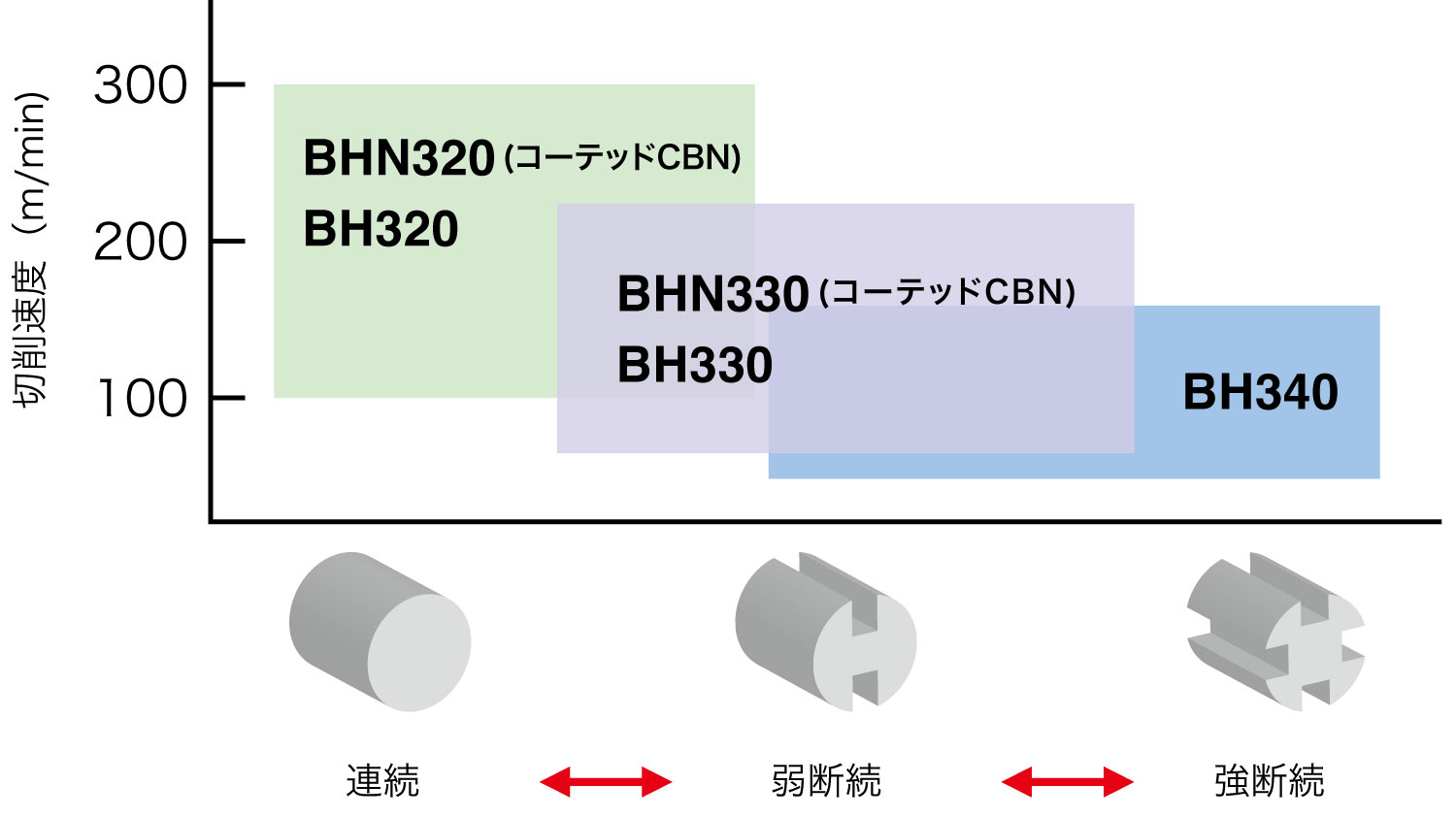

← 切れ味
刃先強度 →
| ●第1推奨 〇第2推奨 |
||||||
| 断続の長さ | 推奨材質 | 切削速度 | 送り | 切込み | 切削油 | |
|---|---|---|---|---|---|---|
| (m/min) (SFM) | (mm/rev) (IPR) | (mm) (inch) | DRY | WET | ||
| 連続加工 | BHN320 (コーテッドCBN) BH320 |
100 – 300 330 – 1000 | ～ 0.2 .008 | ～ 0.5 .020 | 〇 | ● |
| 軽～中断続加工 | BHN330 (コーテッドCBN) BH330 |
75 – 225 330 – 740 | ～ 0.15 .006 | ● | 〇 | |
| 強断続加工 | BH340 | 50 – 150 160 – 500 | ～ 0.1 .004 | ● | 〇 | |
| 自動車部品 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
| BHN320 |
400個/コーナ
|
|
| 他社CBN |
200個/コーナ
|
|
他社CBNは加工面粗さ悪化により寿命に至っていたが、BHN320は境界摩耗が抑制され2倍の寿命を達成した。
| 自動車部品 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
| BH340 |
100個/コーナ(安定)
|
|
| 他社CBN |
100個/コーナ(不安定)
|
|
他社CBNは突発欠損が多発していたが、BH340は安定して定数まで加工できるようになった。
