CSVシリーズ

極小径ワーク加工専用 ｜ CNC自動旋盤 カム式自動盤向け

極小径ワーク加工専用
トップ / ねじ切り / CSVシリーズ

⌀5 mm 0.2 inches 以下の極小径ワーク加工に最適

高精度に研磨された刃先形状で高品質の安定した加工を実現
超硬ロー付けバイトからの切り替えで刃先研磨時間の省略実現
性能
  • ワーク径 ⌀5 mm 0.2 inch 以下の加工専用にデザインした刃先形状
  • 鏡面研磨されたシャープエッジな刃先で高精度・安定加工を実現

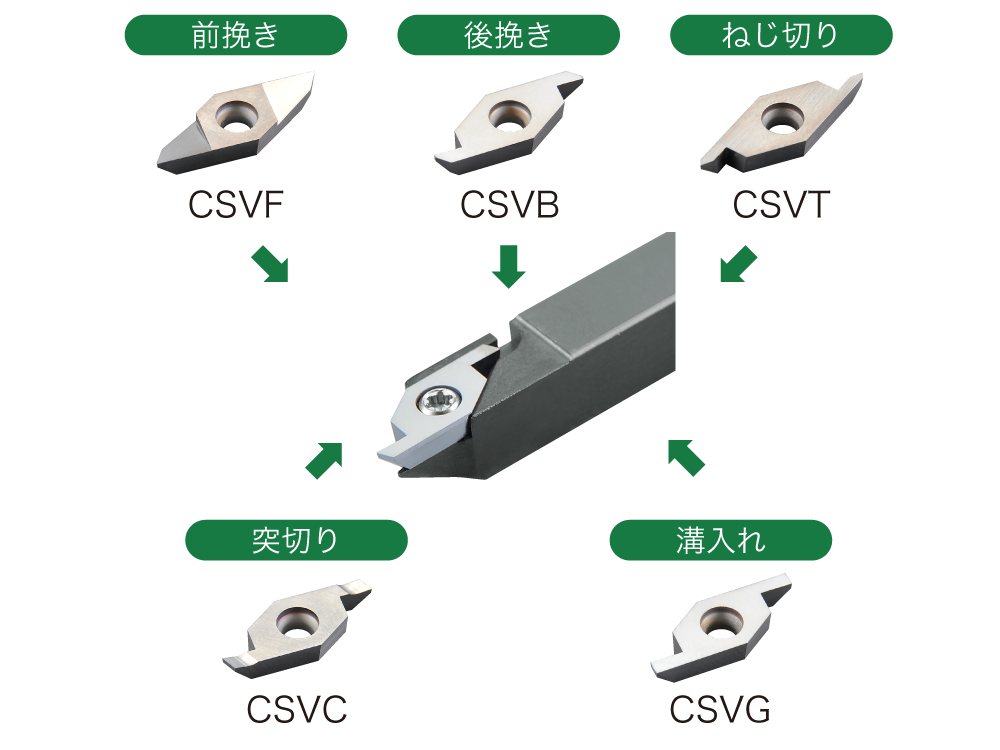

  • 1本のホルダに前挽き・後挽き・溝入れ・ねじ切り・突切りインサートの装着が可能
適用アプリケーション

⌀5 mm 0.2 inch 以下の小径ワーク加工

同一ホルダに異なるインサート搭載可能
カム式旋盤でも使用可能
加工事例
時計部品加工
被削材：
SK4
切削速度：
15 m/min 50 SFM
送り：
0.007 mm/rev .0002 IPR
切込み ：
0.03 mm .001 inch
切削油：
WET
VM1
40,000個
ロー付
20,000個

極小径部品の加工においてCSVシリーズは優れた加工精度と圧倒的な寿命を実現。

リベット加工
被削材：
SUS630
切削速度：
20 m/min 67 SFM
送り：
0.015 mm/rev .0006 IPR
切込み ：
0.3 mm .012 inch
切削油：
WET
VM1
70,000個
ロー付
10,000個

極小径部品の加工においてCSVシリーズは優れた加工精度と圧倒的な寿命を実現。
