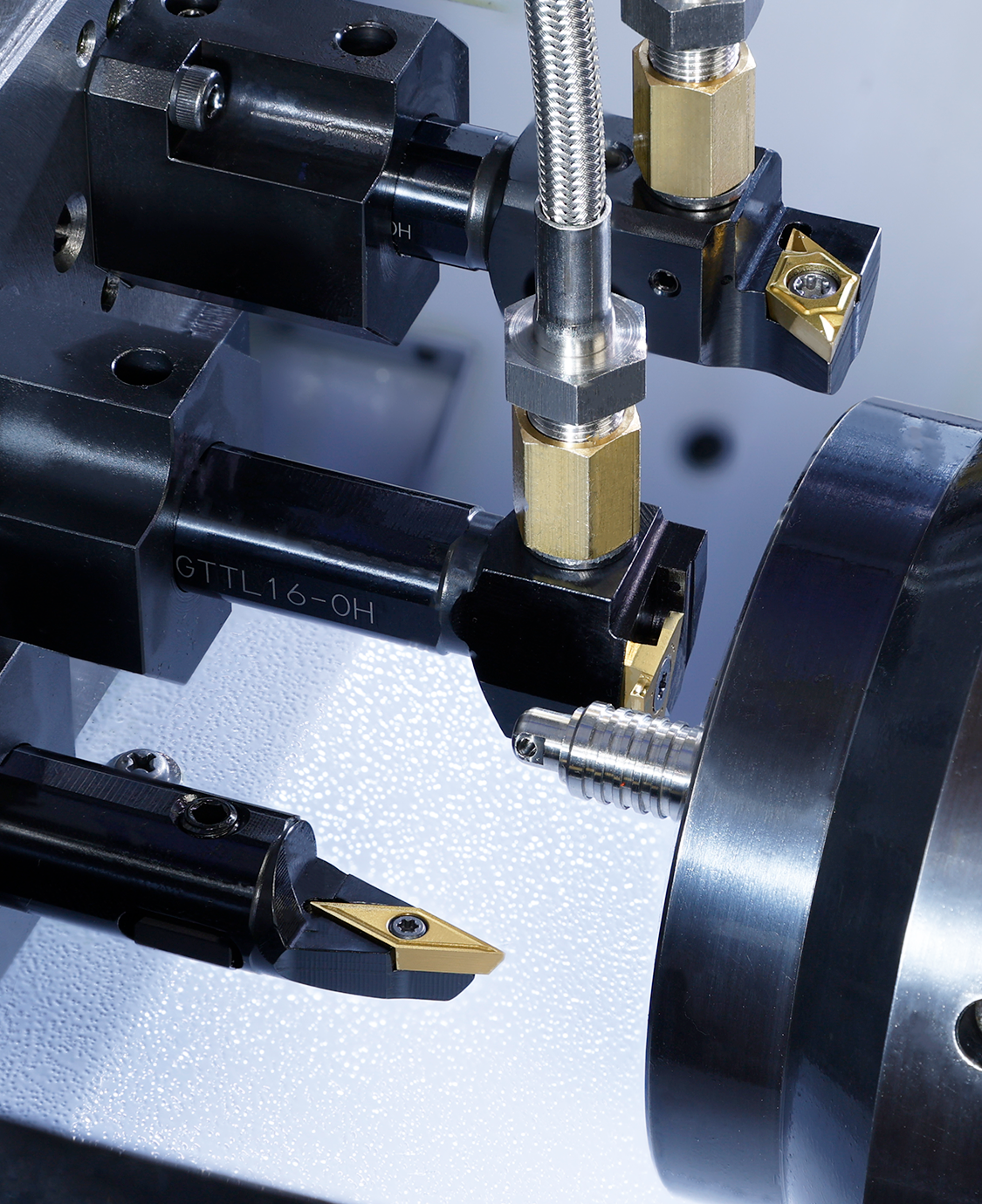

内部給油式ホルダシリーズ ｜ CNC自動旋盤向け
前挽き / 後挽き / 溝入れ / ねじ切り / 突切り / 内径
2方向からの吐出（ 12mm , 16mm .47” , .63” ）により、切屑をガイドブッシュ方向に流さず、切屑絡みを抑制します。
加工面に吐出することで鍔裏面に切屑が当たらず、良好な加工面を実現します。
10角仕様を小径に最適な形状でラインナップ
前挽き ： シフトなし。 ブレーカ形状が豊富なDCGT11T3形状を装着可能
突切り ： CTPのSUBホルダをラインナップ
16mm
.63”
角仕様のラインナップで対応設備を拡大
コストパフォーマンスに優れるTNGG型インサートを装着可

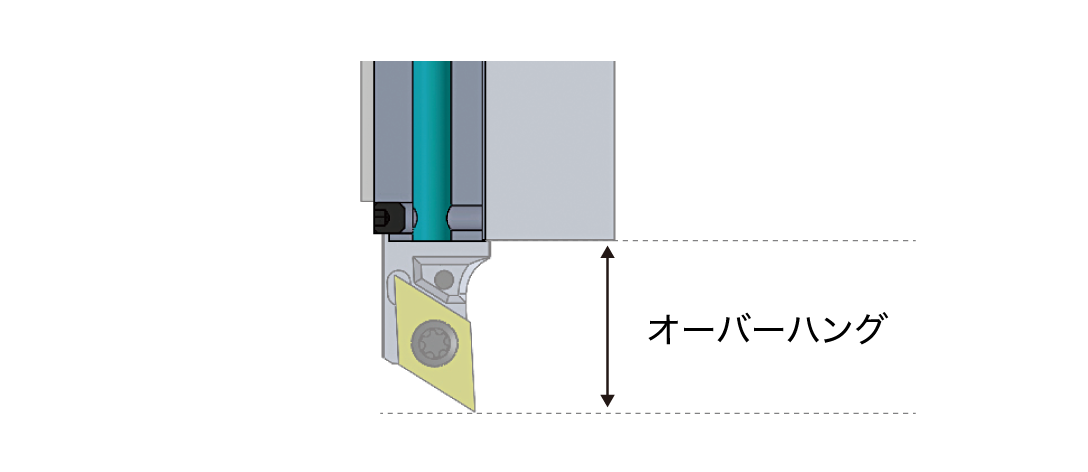

| メーカー * | 機種 | ツールポジション** | シャンクサイズ | オーバーハング (inch) | 使用する直接給油口 |
|---|---|---|---|---|---|
| シチズンマシナリー株式会社 | L12（2M） | T1 | □12 | 24.5mm .965 | C |
| T2-T7 | □10 | 17.5mm .689 | B | ||
| T2-T6 | □12 | ||||
| L20E(2M) | T1 | □12/16 | 30.0mm 1.181 | A | |
| T2-T5 | □12 | 20.0mm .787 | A or – | ||
| L20E(3M) | T1 | □12/16 | 30.0mm 1.181 | A | |
| T2-T6 | □12 | 20.0mm .787 | A or – | ||
| D25(1M) | T10 | □16/20 | 30.0mm 1.181 | C | |
| T11-T13 | □16 | 25.0mm .984 | |||
| T30 | □16/20 | ||||
| T31-T32 | □16 | ||||
| M32(5M） | T1 | □16/20 | |||
| T2-T5 | □16 | ||||
| スター精密株式会社 | SB-16Ⅲ | T1-T5(T6) | □12 | 22.0mm .866 | C |
| SD-26 Type-S,G,E,C | T1 | □16 | 30.0mm 1.181 | ||
| T2-T7 | 25.0mm .984 | ||||
| SB-20/23RⅡ | T1-T6 | □12 | 22.0mm .866 | ||
| T1 | □16 | 30.0mm 1.181 | |||
| T2-T5 | 25.0mm .984 | ||||
| 株式会社ツガミ | B026/32-Ⅲ | T5-T9, T11-T15, T26-T27 | □16 | 26.0mm 1.024 | B |
| BW269/329ZJ | T5-T9, T26-T27 | ||||
| SS267/327-Ⅲ(-5AX) | |||||
| SS207-Ⅲ(-5AX) | T5-T10, T26-T28 | A | |||
| S205(A)/S206(A)-Ⅱ |
*50音順 敬称略 2025年6月の弊社調査 **オプション設定によってツールポジションが変動致します。予めご承知おきください。

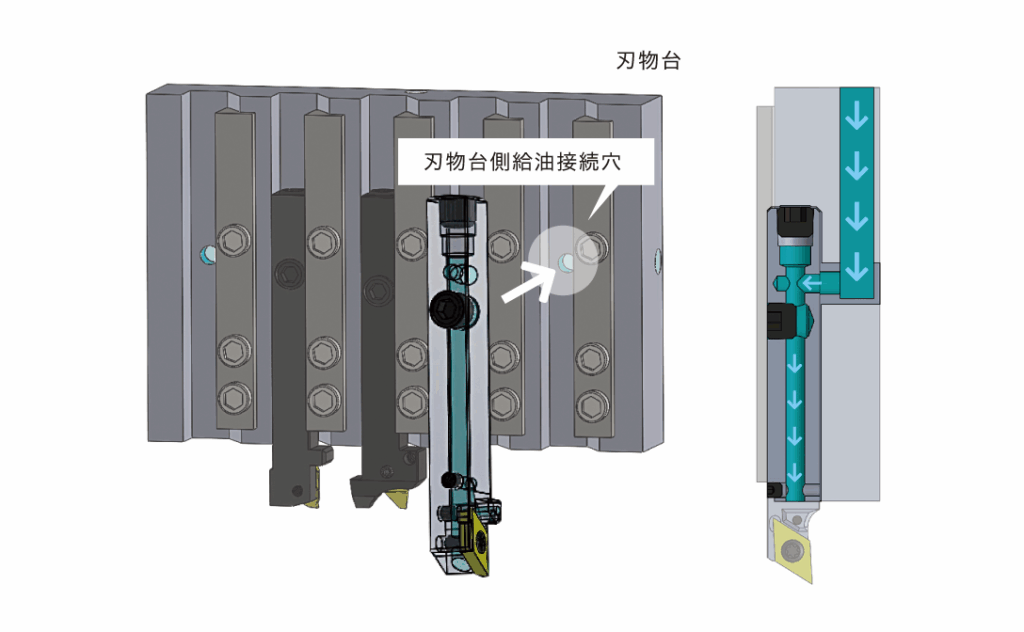

ホルダ側面接続

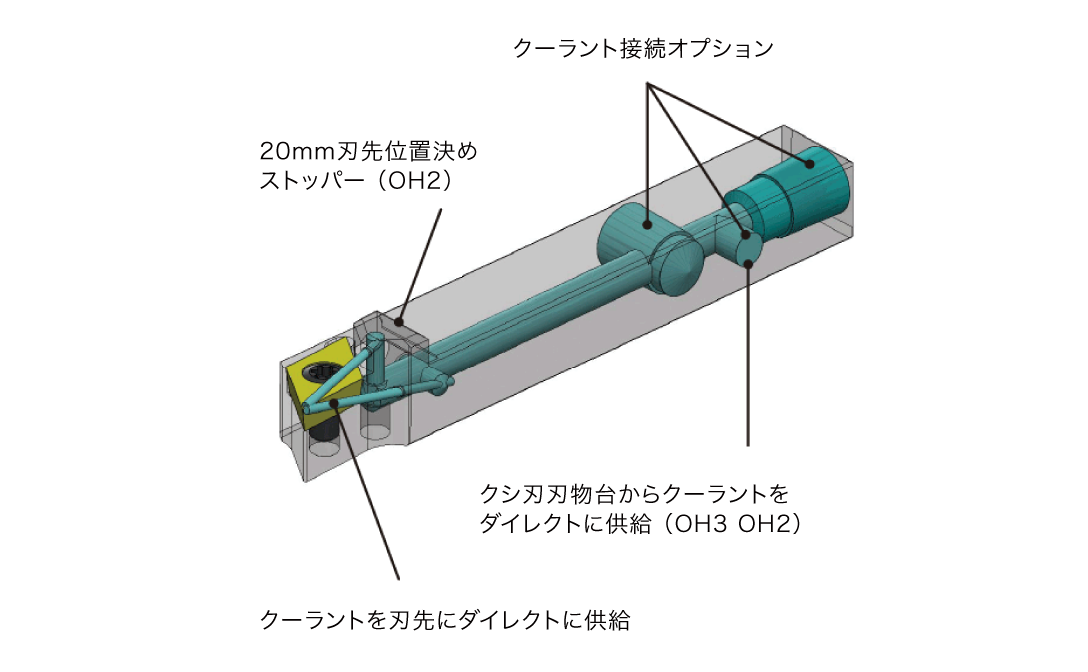

ホルダ後方接続
内径ホルダ側面接続

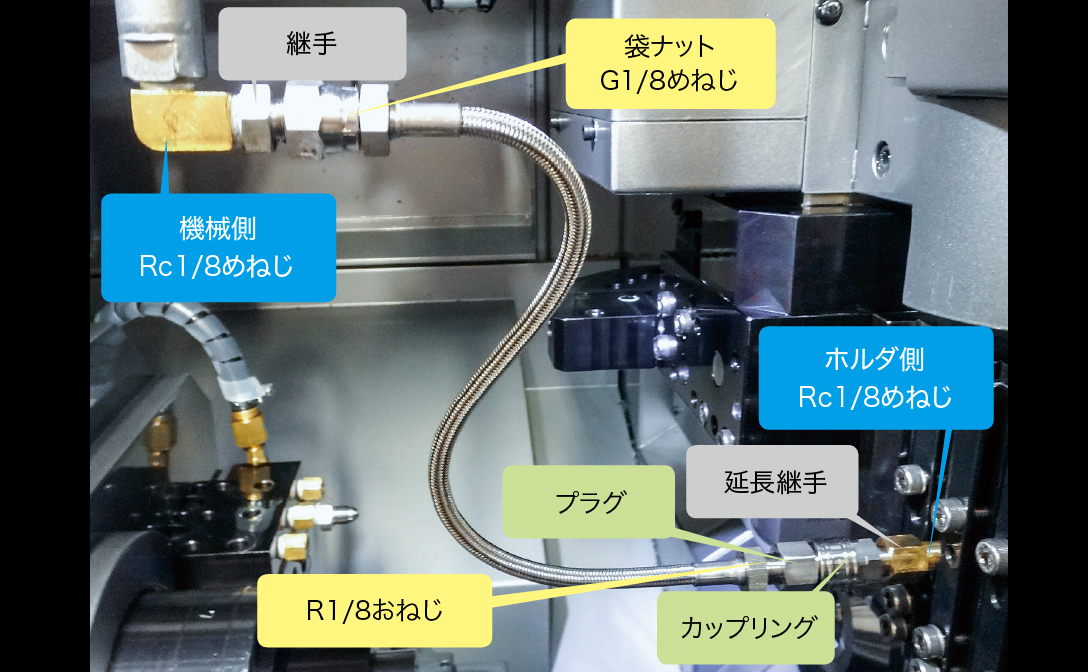

ホース取付例（クシ刃型刃物台）
