ブレーカ外径加工用 ｜ CNC自動旋盤向け
外径加工の第一推奨ブレーカ
全方位に対応するマルチロールブレーカ
「切味」「強度」「切屑処理性」全方位をカバー
あらゆる加工条件に対応でき、工具選定の手間を削減
紹介動画
性能
- 切込み ap=0.3-2.5mmに対応
- 「切味」「強度」「切屑処理性」に優れた使い勝手の良いブレーカ
- 被削材毎に最適なコート材質をラインナップ
適用アプリケーション
CNC自動旋盤 外径加工
YL切屑処理範囲
加工条件
表を横にスクロール →
| コート材質 | 被削材 | 加工方法 | 切削速度 (m/min) | 送り (mm/rev) | 切込み (mm) |
|---|---|---|---|---|---|
| ST4 | ステンレス | 外径旋削加工 連続 ～ 断続 |
50 - 120 | 0.03 - 0.15 | 0.3 - 2.5 |
| QM3 | 合金鋼 / 炭素鋼 / 高硬度材 | ||||
| DM4/DT4 | 難削材 / チタン合金 | 30 - 100 | |||
| TM4 | 非鉄 / アルミ / プラスチック / 汎用 | 50 - 180 |
切屑写真と耐ビビリ性能
- [ 切削条件 ]
- 被削材：SUS304 φ16 Vc=80m/min WET
- [ 切削条件 ]
- 被削材：SUS304 φ16 Vc=80m/min f= 0.05mm/rev ap = 2-3mm WET
加工事例

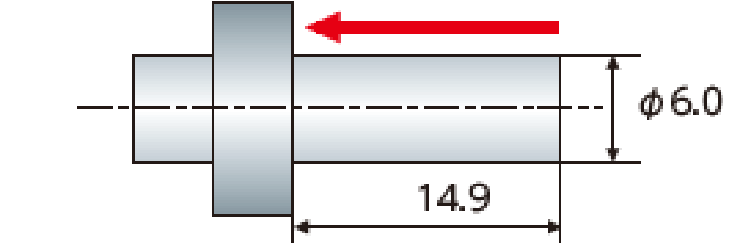

| ピン加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| YLブレーカ | 3,000個 / コーナ |
| 従来品 （PVDコーテッド超硬） |
2,000個 / コーナ |
YLブレーカは、切屑処理良好。従来品に比べ、大幅な寿命延長に成功。
また、寸法補正が不要で、安定した加工を実現。

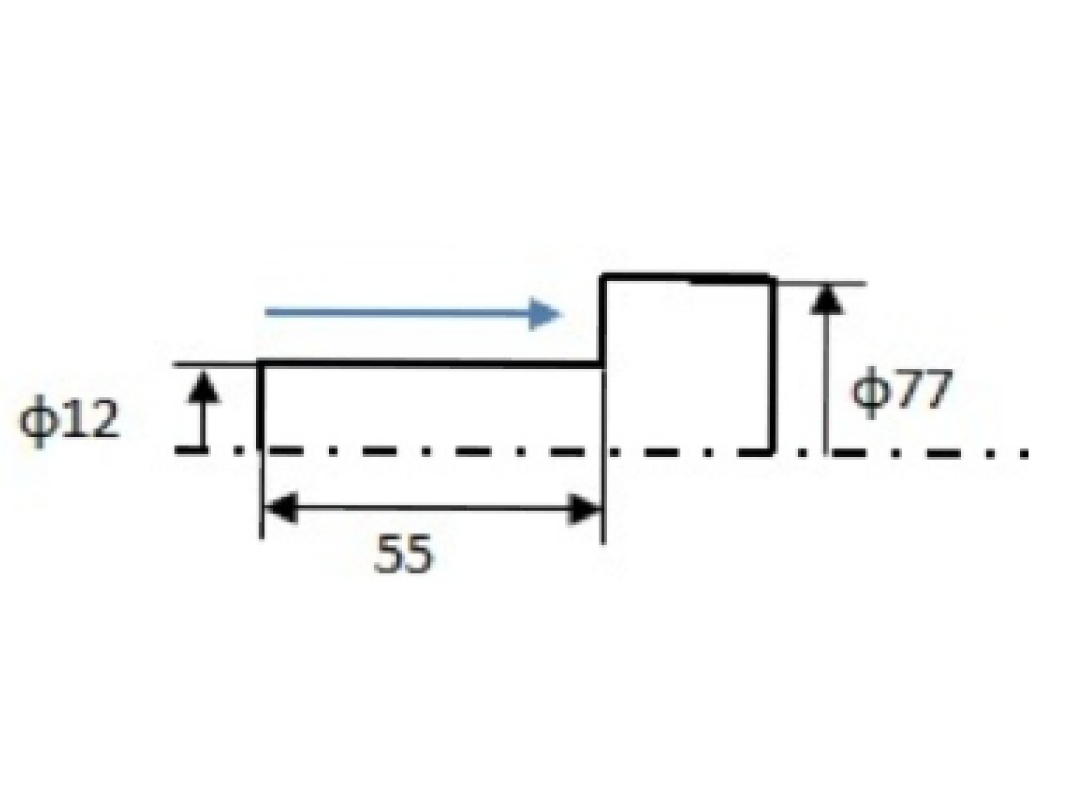

| 自動車部品 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| YLブレーカ+DM4材質 | 300個 / コーナ |
| 他社PVDコーテッド超硬 | 200個 / コーナ |
YLブレーカは良好な切り屑処理性能を発揮した。
また他社現行品に比べ、溶着による面粗さの低下が遅く、寿命延長を実現した。
ラインナップ
ラインナップは製品カタログにてご確認ください
