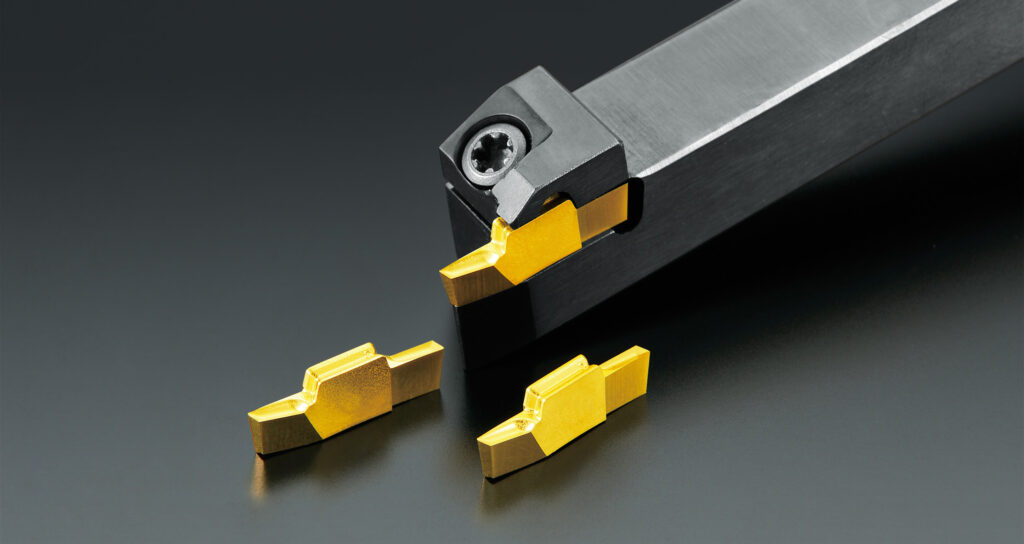

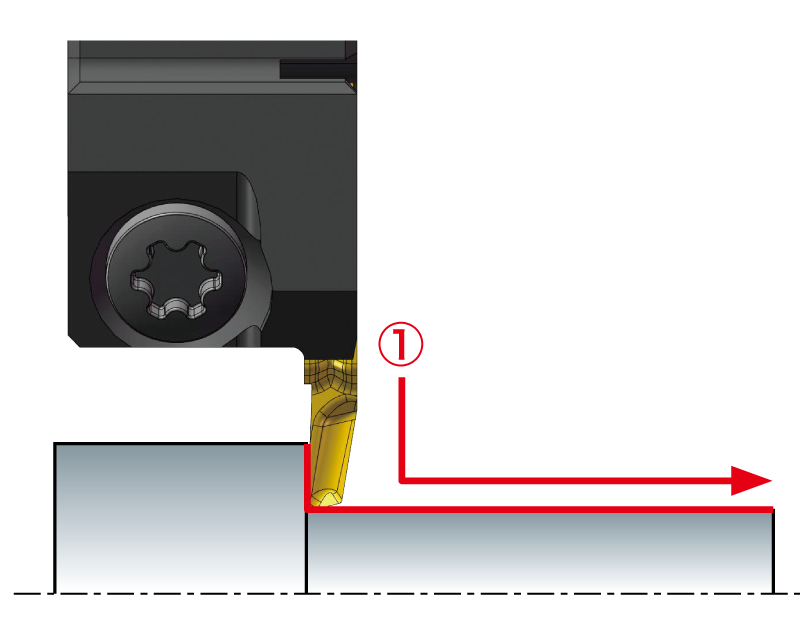

Lösung zum Rückwärtsdrehen, die die Zykluszeit in einem einzigen Durchgang reduziert.

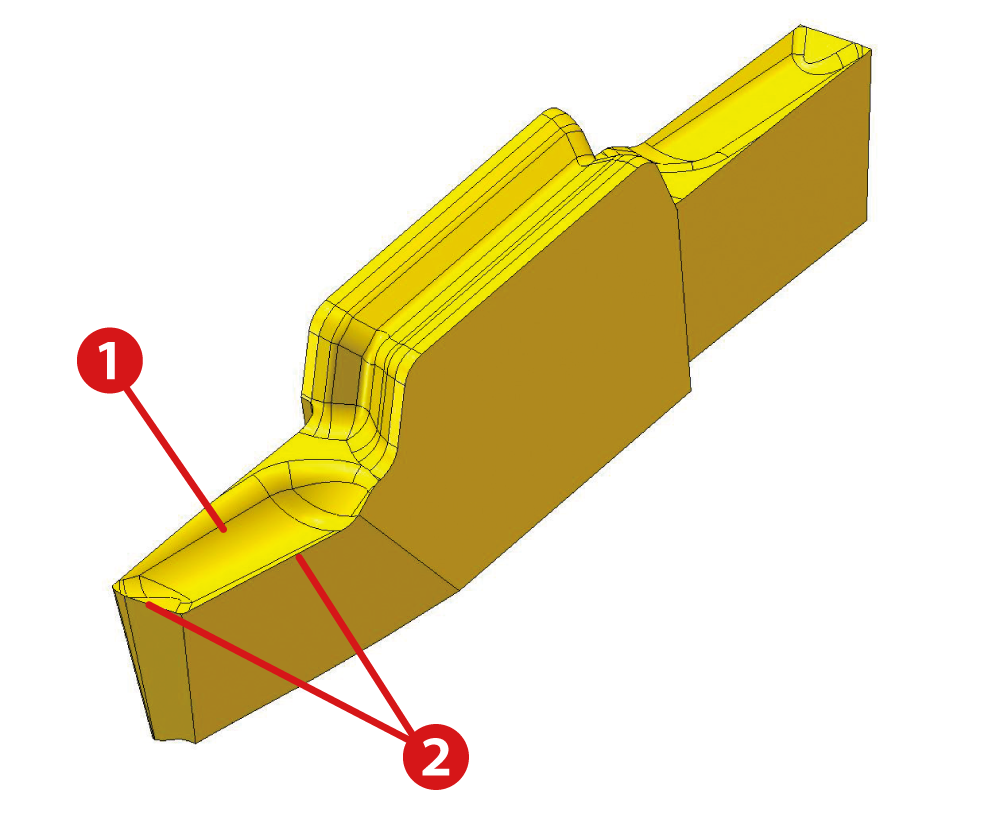

➀ Hervorragende Oberfläche mit guter Spankontrolle
➁ Verbesserte Oberflächengüte dank flachem Wischer an der Schneidkante.

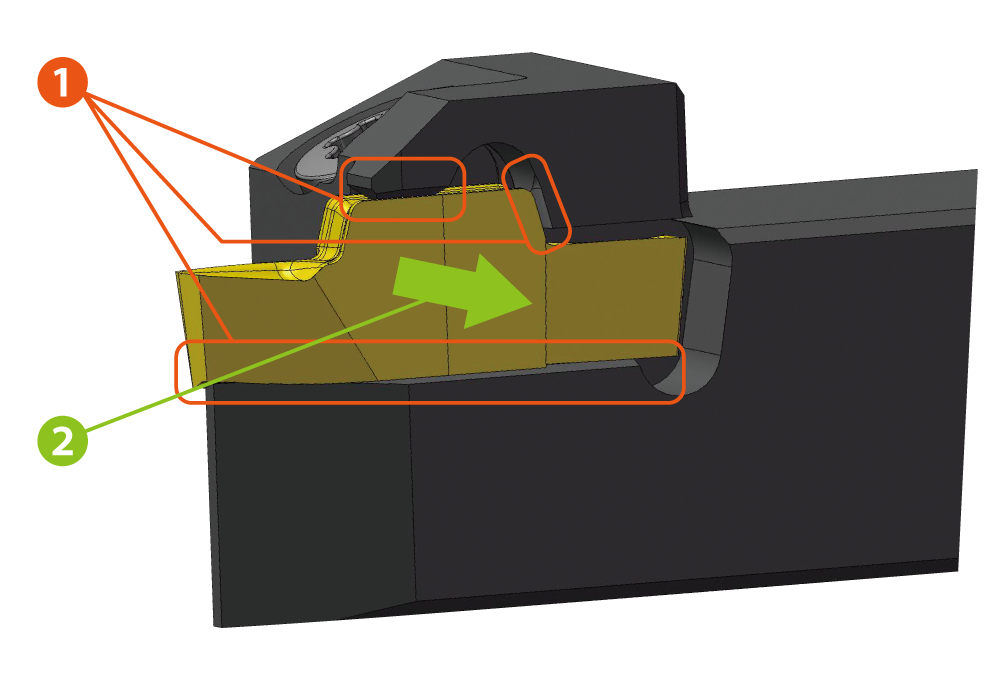

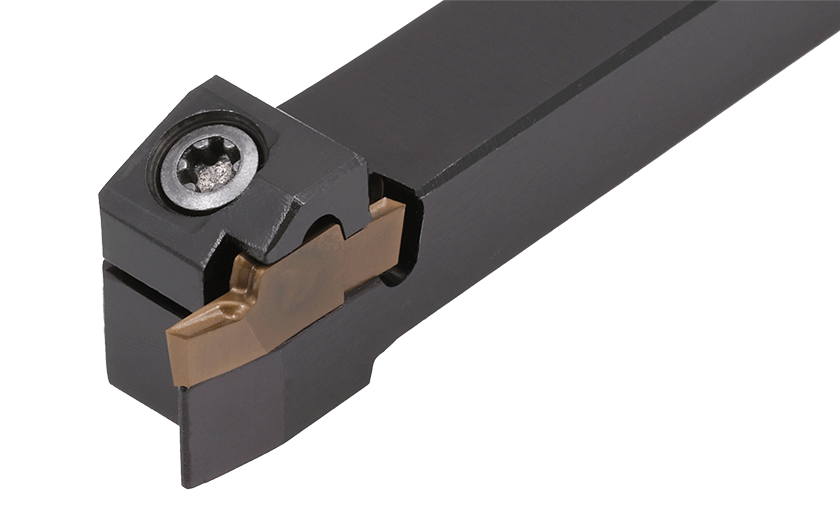

➀ Stabile Klemmkraft durch dreiflächigen Kontakt mit einem V-Boden.
➁ Ein sicheres Klemmsystem, das eine Bewegung der Wendeplatte während der Bearbeitung verhindert.

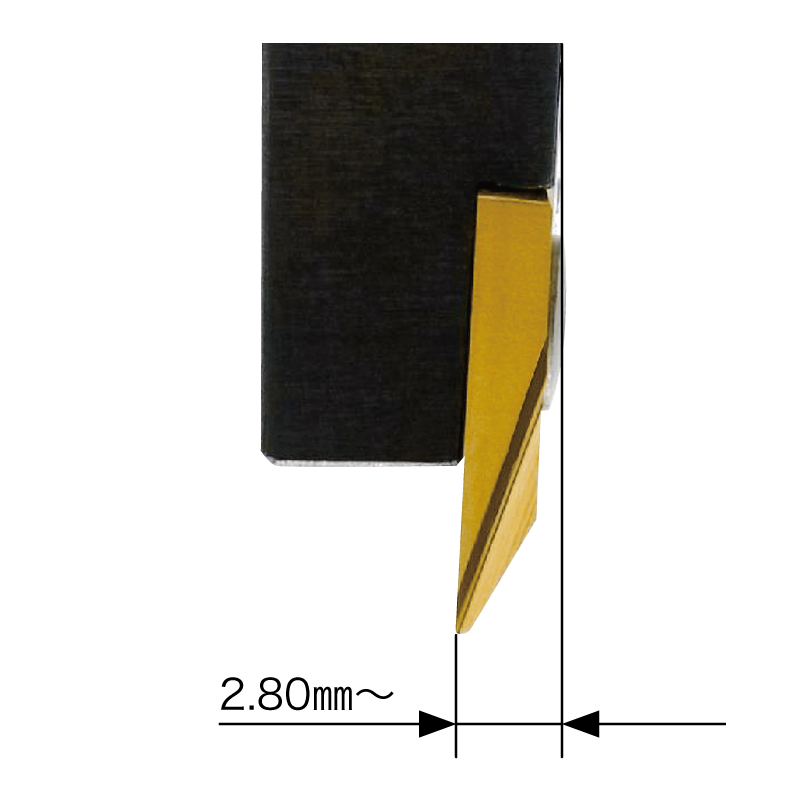

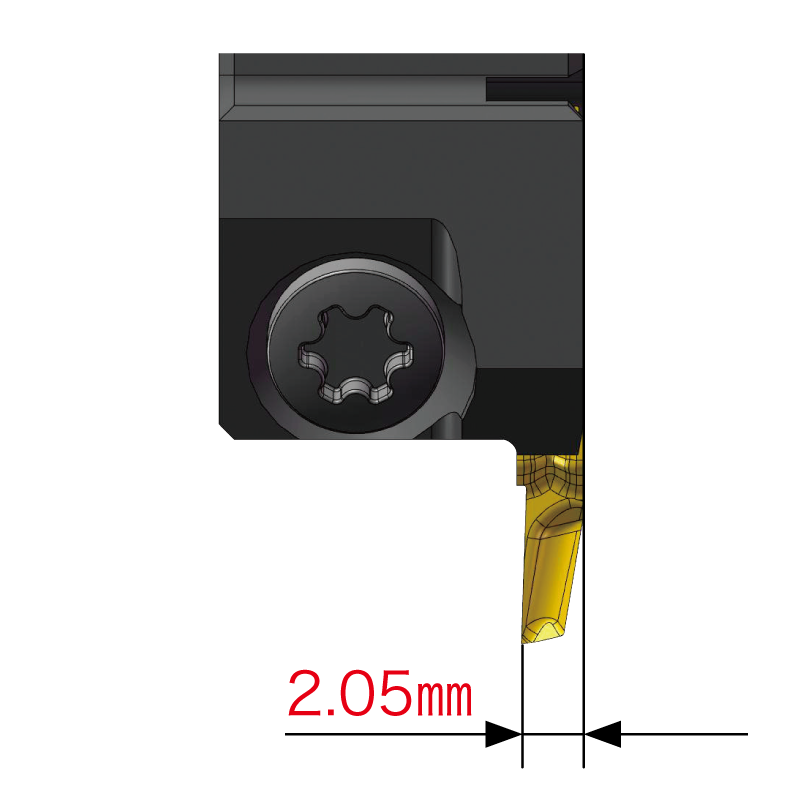

BACK DUO ist in der Lage, eine Führungsbuchse für hochpräzises Rückwärtsdrehen zu bearbeiten.

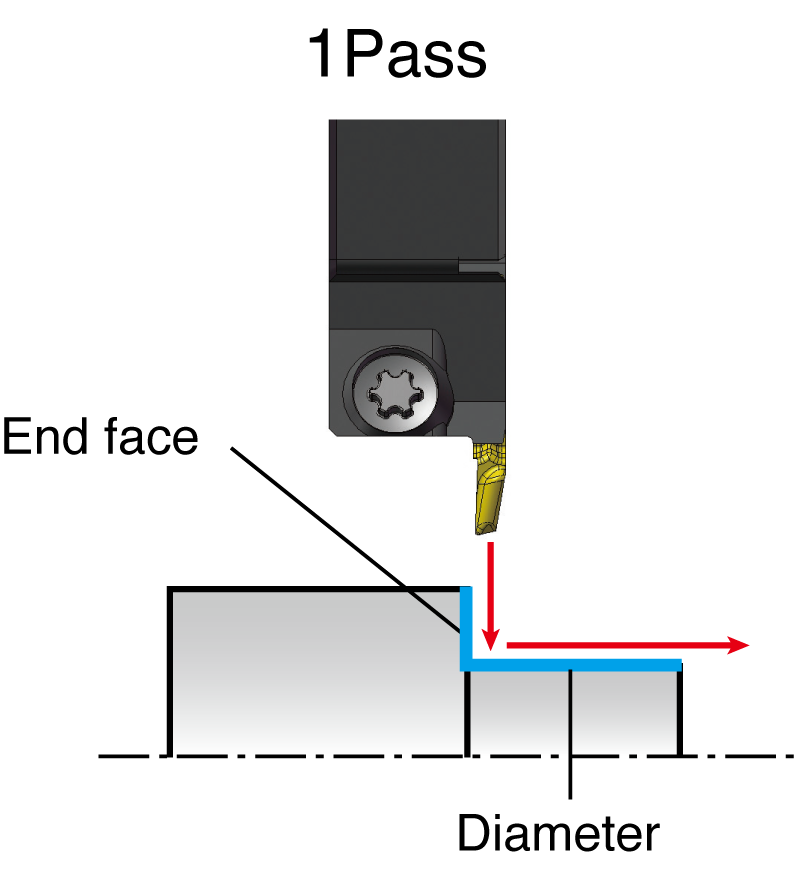

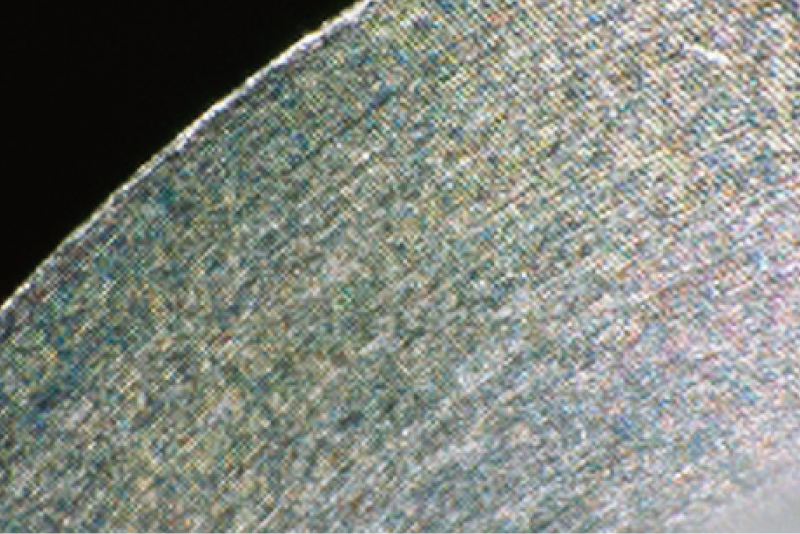

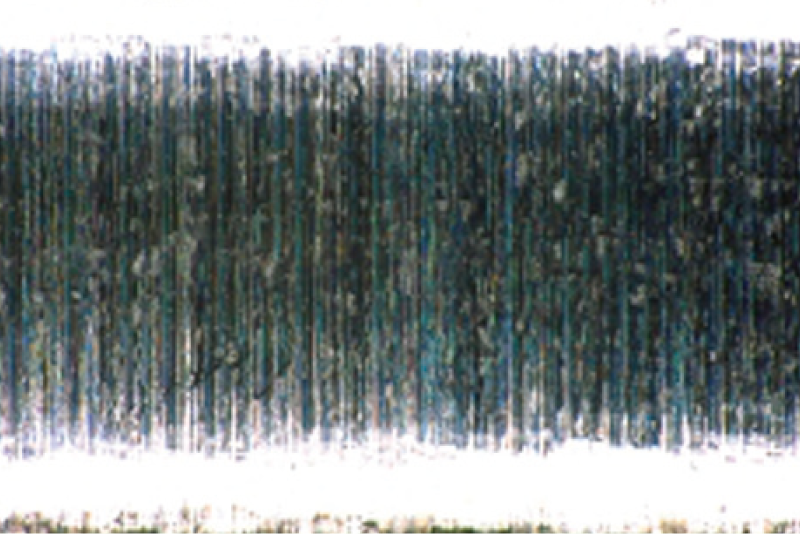

Ausgezeichnete Oberfläche durch 1-Pass

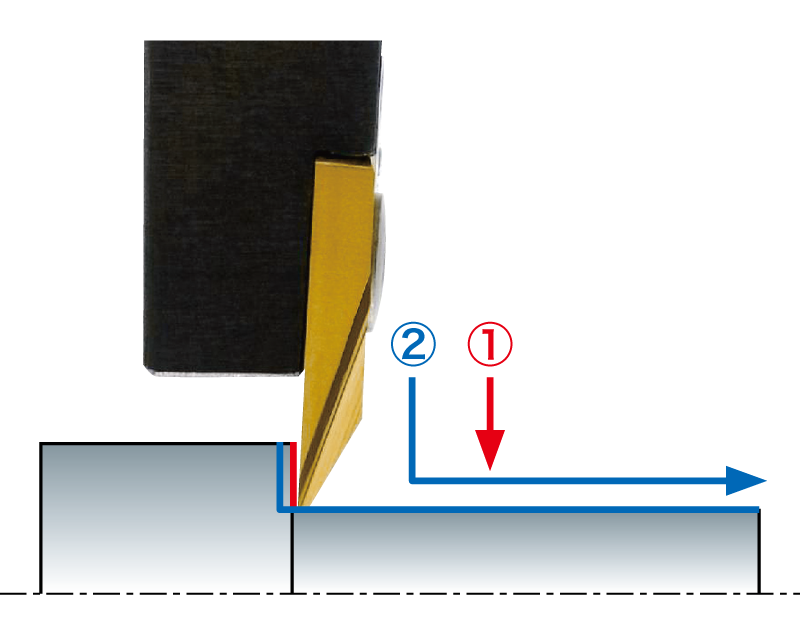

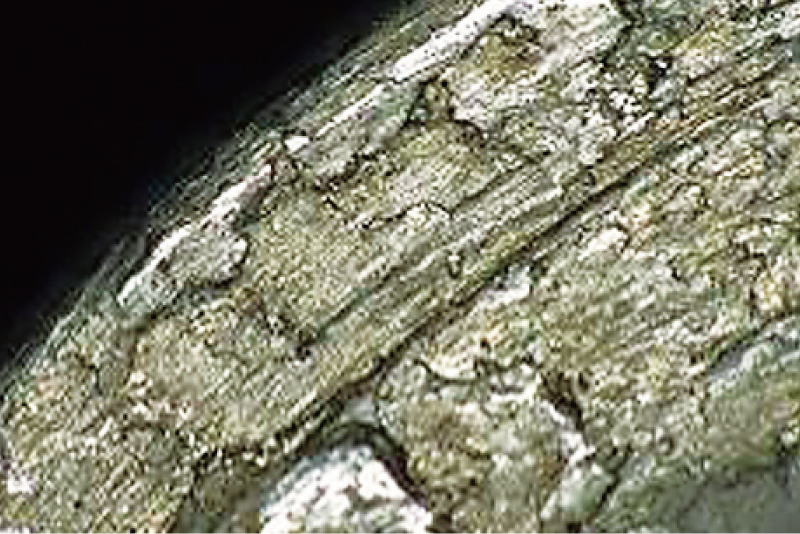

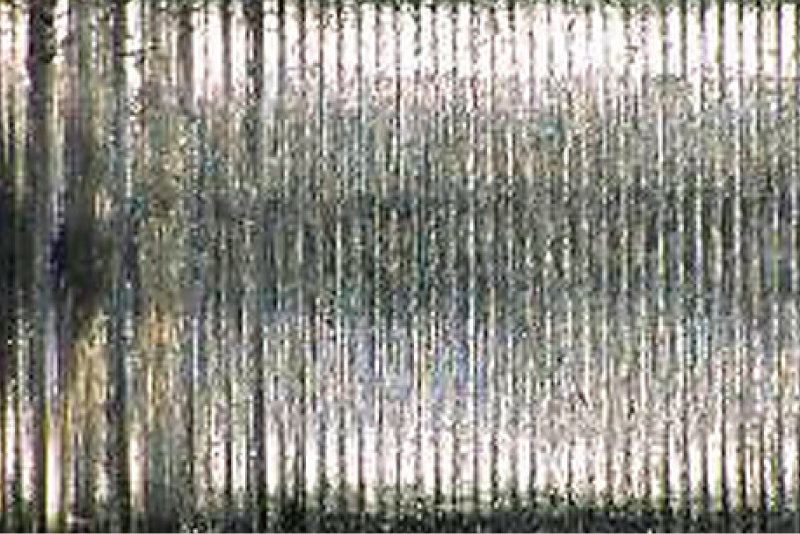

Die konventionelle Bearbeitung erfordert einen zweiten Schlichtschnitt an der Stirnseite.
Ende Gesicht
Äußerer Durchmesser
Ende Gesicht
Äußerer Durchmesser
Arbeitsmaterial：SUS304
Halter：TBDPR12
Einsatz：TM4 TBDP2201MR
Schnittbedingungen： Vc=
80m/min
.260 SFM
(x)=
0.02mm/rev
.001 IPR
(z)=
0.08mm/rev
.003 IPR
ap=
3.0mm
.120 inches
WET

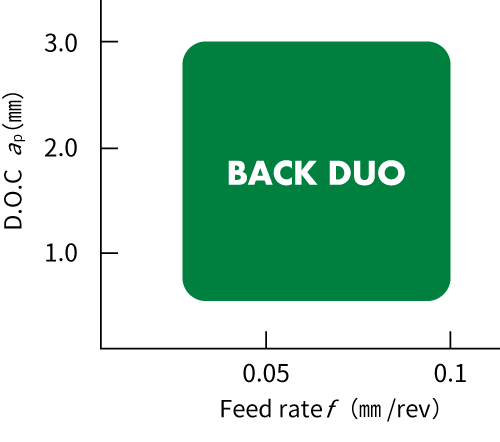

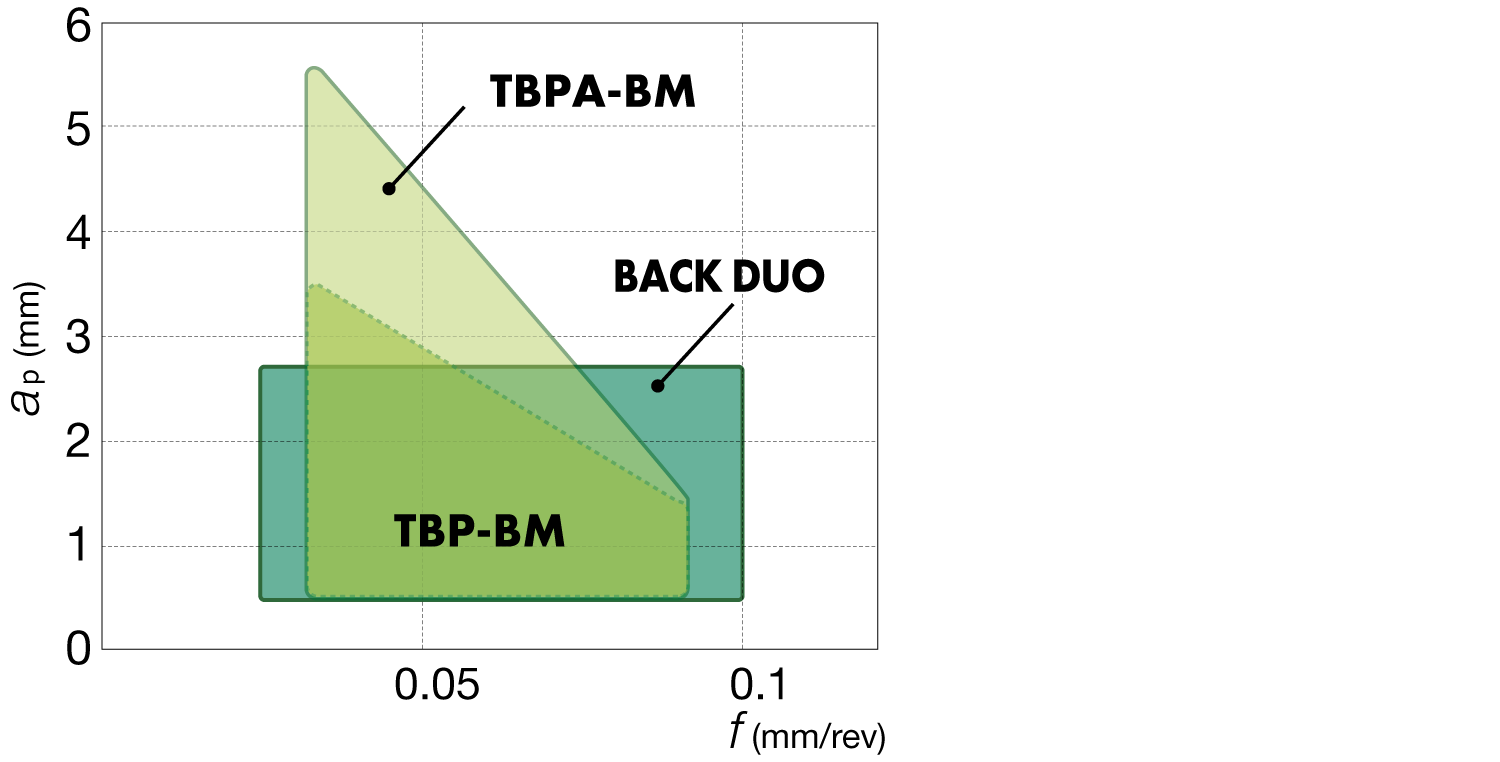

| ISO | Arbeitsmaterial | Sorte | vc (m/min) (SFM) | ap (mm) (inch) | f (mm/rev) (IPR) | |
|---|---|---|---|---|---|---|
| X-Richtung | Z-Richtung | |||||
 |
Kohlenstoffstahl Legierter Stahl |
DM4 | 40 – 150 130 – 500 | 0.5 – 3.0 .020 – .120 | 0.01 – 0.04 .0004 – .0016 | 0.02 – 0.08 .0008 – .0031 |
| TM4 | 40 – 90 130 – 300 | |||||
| QM3 | 40 – 150 130 – 500 | |||||
 |
Schwierig zu schneiden Freischneidender Edelstahl |
ST4 | 40 – 150 130 – 500 | 0.5 – 3.0 .020 – .120 | 0.01 – 0.04 .0004 – .0016 | 0.02 – 0.08 .0008 – .0031 |
| DM4 | 40 – 100 130 – 330 | |||||
| TM4 | 40 – 90 130 – 300 | |||||
| QM3 | 30 – 90 100 – 300 | |||||
 |
HRSA Co-Cr-Legierung |
DM4 | 20 – 80 70 – 260 | 0.5 – 2.0 .020 – .080 | 0.01 – 0.03 .0004 – .0012 | 0.02 – 0.08 .0008 – .0031 |
Weitere Informationen zu diesem Produkt finden Sie in unserem Online-E-Katalog, oder laden Sie den Katalog/Produktbericht herunter
