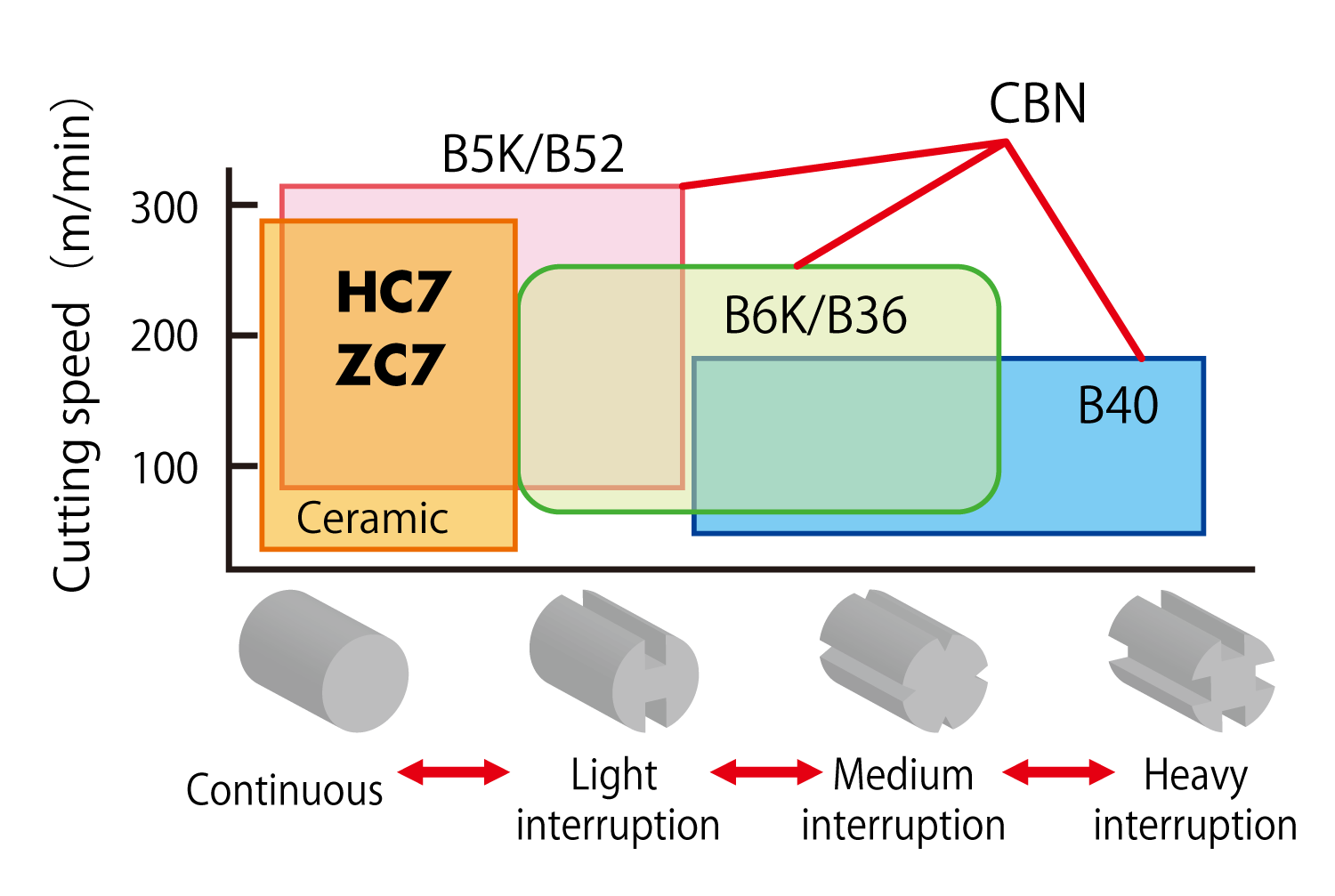

Lichtunterbrechung, kontinuierliches Finishing
Drehen – Gehärtetes Material, Kontinuierlicher Schnitt
Keramik hat eine überlegene Verschleißfestigkeit gegenüber der CBN-Bearbeitung unter HRC55.
Wirkung des Wischertyp-Einsatzes
[ Schnittbedingungen ]
CNGA120412
Vc = 100m/min F = 0.1mm/rev ap = 0.5mm
330 SFM .004 IPR .020 DOC
Die Verwendung einer ZC7-Wendeschneidplatte mit AG-Spanbrecher verbessert die Oberflächengüte und reduziert die Maschinenstillstandszeiten aufgrund von Spänewirbeln. Das Ergebnis ist eine höhere Produktivität.
[ Schnittbedingungen ]
SCM415 – aufgekohlt HRC50
vc = 150m/min f = 0.2mm/rev ap = 0.2mm
500 SFM .008 IPR .008 DOC
| Ecke Radius | DOC (mm) (inch) | Feed (mm/rev) (IPR) |
|---|---|---|
| R0.4 R .016 | 0.15 .006 | 0.05 ～ 0.08 .002 ～ .003 |
| R0.8 R .031 | 0.3 .012 | 0.08 ～ 0.10 .003 ～ .004 |
| R1.2 R .047 | 0.4 .016 | 0.10 ～ 0.13 .004 ～ .005 |
| R1.6 R .063 | 0.5 .020 | 0.13 ～ 0.16 .005 ～ .006 |
| Rundwendeplatte | 2.0 .080 | 0.16 ～ 0.25 .006 ～ .010 |
| ISO | Werkstoffe | Kühlmittel | Sorte | vc (m/min) (SFM) | ap (mm) (inch) | f (mm/rev) (IPR) |
|---|---|---|---|---|---|---|
 | Hartdrehen Schlichten Kontinuierliches Schneiden | TROCKEN/NASS | ZC7 | 40 – 200 130 – 660 | 0.1 – 0.7 .004 – .030 | 0.07 – 0.2 .003 – .008 |
| Walzwerk Schrupp-Finish-Drehen | TROCKEN | HC7 | 90 – 180 300 – 600 | 0.5 – 2.0 .020 – .080 | 0.1 – 0.3 .004 – .012 | |
| Walzwerk Schrupp-Finish-Drehen（CPM） | 120 – 150 400 – 500 | 0.6 – 2.0 .024 – .080 | 0.1 – 0.3 .004 – .012 |
