S-MILL

Para tornos CNC suizos de fresado｜ frontal

El diseño único de NTK para mayor nitidez

Inicio / Fresa de mango / S-MILL

Ideal para mecanizar componentes de pequeño diámetro propensos a las vibraciones.

Optimizado para piezas de baja rigidez, en las que un filo cortante es esencial para lograr un mecanizado estable.

Características

Diseñado con un fuerte énfasis en el rendimiento de corte afilado
Permite un mecanizado estable incluso en piezas extremadamente pequeñas
Sustrato de grado AC3 con un fino revestimiento de TiACrN-TiAlN para una excelente resistencia al desgaste

Aplicación de herramientas

Tornos CNC suizos
Fresado final

Comparación del acabado superficial mecanizado

[ Condiciones de corte ]
Material de la pieza : SUS304 ⌀16.0 ap=3.0mm ae=1.2mm S = 3,000rpm f = 300mm/min 304SS ⌀.630” .118 DOC ae=.047 width S = 3,000rpm f = 11.8 IPM

[ Herramientas utilizadas ]
⌀6.0mm ⌀.236” – 2 flautas

Alineación

Fresa de mango macizo tipo RWEM / serie de fresas S

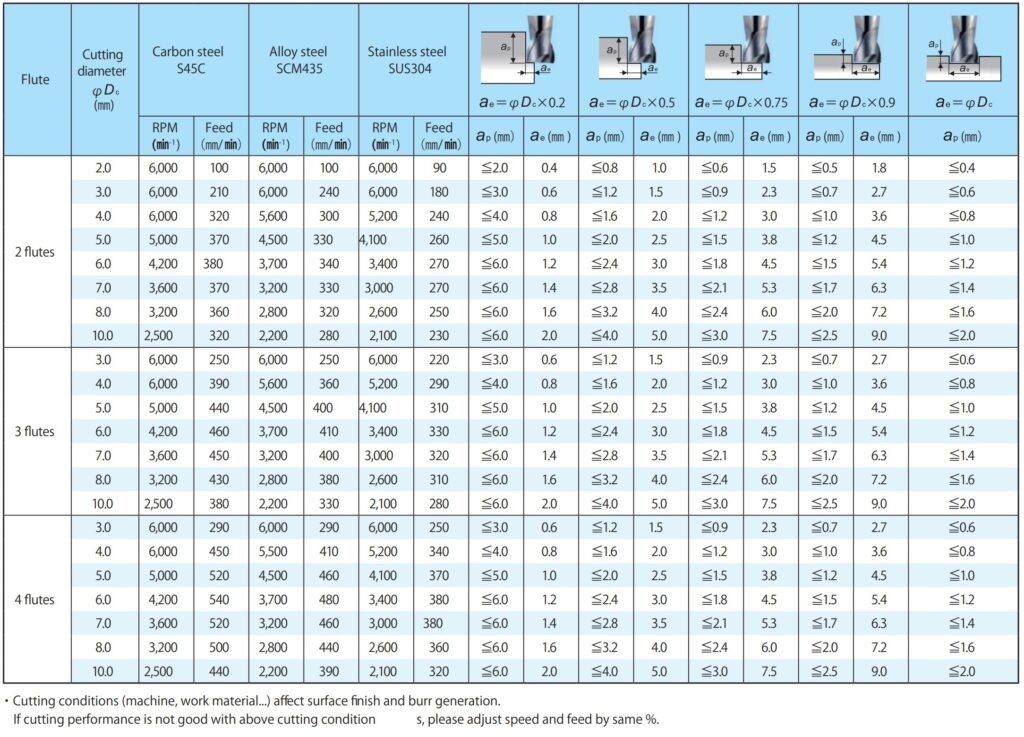

Condiciones de corte

- - - Desplázate por la tabla - - -

Flauta	_⌀Dc (mm) (inch)	Acero al carbono		Acero aleado		Acero inoxidable		ae₌ ⌀Dc_×0,2		ae₌ ⌀Dc_×0,5		ae₌ ⌀Dc_×0,75		ae₌ ⌀Dc_×0,9		ae₌_⌀Dc
Flauta	_⌀Dc (mm) (inch)	min-1 rpm	mm/min IPM	min-1 rpm	mm/min IPM	min-1 rpm	mm/min IPM	_ap (mm) (inch)	_ae (mm) (inch)	_ap (mm) (inch)	_ae (mm) (inch)	_ap (mm) (inch)	_ae (mm) (inch)	_ap (mm) (inch)	_ae (mm) (inch)	_ap (mm) (inch)
2 flauta	2.0 .079	6,000 14,300	100 9.1	6,000 11,100	100 7.1	6,000 10,300	90 5.5	≦ 2.0 .079	0.4 .016	≦ 0.8 .031	1.0 .039	≦ 0.6 .024	1.5 .059	≦ 0.5 .020	1.8 .071	≦ 0.4 .016
	3.0 .118	6,000 9,500	210 13.0	6,000 7,400	240 10.2	6,000 6,900	180 8.3	≦ 3.0 .118	0.6 .024	≦ 1.2 .047	1.5 .059	≦ 0.9 .035	2.3 .091	≦ 0.7 .028	2.7 .106	≦ 0.6 .024
	4.0 .157	6,000 7,200	320 15.4	5,600 5,600	300 11.8	5,200 5,200	240 9.4	≦ 4.0 .157	0.8 .031	≦ 1.6 .063	2.0 .079	≦ 1.2 .047	3.0 .118	≦ 1.0 .039	3.6 .142	≦ 0.8 .031
	5.0 .197	5,000 5,700	370 16.5	4,500 4,500	330 13.0	4,100 4,100	260 10.2	≦ 5.0 .197	1.0 .039	≦ 2.0 .079	2.5 .098	≦ 1.5 .059	3.8 .150	≦ 1.2 .047	4.5 .177	≦ 1.0 .039
	6.0 .236	4,200 4,800	380 17.3	3,700 3,700	340 13.4	3,400 3,400	270 10.6	≦ 6.0 .236	1.2 .047	≦ 2.4 .094	3.0 .118	≦ 1.8 .071	4.5 .177	≦ 1.5 .059	5.4 .213	≦ 1.2 .047
	7.0 .276	3,600 4,100	370 16.5	3,200 3,200	330 13.0	3,000 3,000	270 10.6	≦ 6.0 .236	1.4 .055	≦ 2.8 .110	3.5 .138	≦ 2.1 .083	5.3 .209	≦ 1.7 .067	6.3 .248	≦ 1.4 .055
	8.0 .315	3,200 3,600	360 16.1	2,800 2,800	320 12.6	2,600 2,600	250 9.8	≦ 6.0 .236	1.6 .063	≦ 3.2 .126	4.0 .157	≦ 2.4 .094	6.0 .236	≦ 2.0 .079	7.2 .283	≦ 1.6 .063
	10.0 .394	2,500 2,900	320 14.6	2,200 2,200	280 11.0	2,100 2,100	230 9.1	≦ 6.0 .236	2.0 .079	≦ 4.0 .157	5.0 .197	≦ 3.0 .118	7.5 .295	≦ 2.5 .098	9.0 .354	≦ 2.0 .079
3 flauta	3.0 .118	6,000 9,500	250 15.4	6,000 7,400	250 12.2	6,000 6,900	220 9.8	≦ 3.0 .118	8.0 .315	≦ 1.2 .047	1.5 .059	≦ 0.9 .035	2.3 .091	≦ 0.7 .028	2.7 .106	≦ 0.6 .024
	4.0 .157	6,000 7,200	390 18.5	5,600 5,600	360 14.2	5,200 5,200	290 11.4	≦ 4.0 .157	0.8 .031	≦ 1.6 .063	2.0 .079	≦ 1.2 .047	3.0 .118	≦ 1.0 .039	3.6 .142	≦ 0.8 .031
	5.0 .197	5,000 5,700	440 19.7	4,500 4,500	400 15.7	4,100 4,100	310 12.2	≦ 5.0 .197	1.0 .039	≦ 2.0 .079	2.5 .098	≦ 1.5 .059	3.8 .150	≦ 1.2 .047	4.5 .177	≦ 1.0 .039
	6.0 .236	4,200 4,800	460 20.9	3,700 3,700	410 16.1	3,400 3,400	330 13.0	≦ 6.0 .236	1.2 .047	≦ 2.4 .094	3.0 .118	≦ 1.8 .071	4.5 .177	≦ 1.5 .059	5.4 .213	≦ 1.2 .047
	7.0 .276	3,600 4,100	450 20.1	3,200 3,200	400 15.7	3,000 3,000	320 12.6	≦ 6.0 .236	1.4 .055	≦ 2.8 .110	3.5 .138	≦ 2.1 .083	5.3 .209	≦ 1.7 .067	6.3 .248	≦ 1.4 .055
	8.0 .315	3,200 3,600	430 19.3	2,800 2,800	380 15.0	2,600 2,600	310 12.2	≦ 6.0 .236	1.6 .063	≦ 3.2 .126	4.0 .157	≦ 2.4 .094	6.0 .236	≦ 2.0 .079	7.2 .283	≦ 1.6 .063
	10.0 .394	2,500 2,900	380 17.3	2,200 2,200	330 13.0	2,100 2,100	280 11.0	≦ 6.0 .236	2.0 .079	≦ 4.0 .157	5.0 .197	≦ 3.0 .118	7.5 .295	≦ 2.5 .098	9.0 .354	≦ 2.0 .079
4 flauta	3.0 .118	6,000 9,500	290 18.1	6,000 7,400	290 14.2	6,000 6,900	250 11.4	≦ 3.0 .118	0.6 .024	≦ 1.2 .047	1.5 .059	≦ 0.9 .035	2.3 .091	≦ 0.7 .028	2.7 .106	≦ 0.6 .024
	4.0 .157	6,000 7,200	450 21.3	5,500 5,600	410 16.5	5,200 5,200	340 13.4	≦ 4.0 .157	0.8 .031	≦ 1.6 .063	2.0 .079	≦ 1.2 .047	3.0 .118	≦ 1.0 .039	3.6 .142	≦ 0.8 .031
	5.0 .197	5,000 5,700	520 23.2	4,500 4,500	460 18.1	4,100 4,100	370 14.6	≦ 5.0 .197	1.0 .039	≦ 2.0 .079	2.5 .098	≦ 1.5 .059	3.8 .150	≦ 1.2 .047	4.5 .177	≦ 1.0 .039
	6.0 .236	4,200 4,800	540 24.4	3,700 3,700	480 18.9	3,400 3,400	380 15.0	≦ 6.0 .236	1.2 .047	≦ 2.4 .094	3.0 .118	≦ 1.8 .071	4.5 .177	≦ 1.5 .059	5.4 .213	≦ 1.2 .047
	7.0 .276	3,600 4,100	520 23.2	3,200 3,200	460 18.1	3,000 3,000	380 15.0	≦ 6.0 .236	1.4 .055	≦ 2.8 .110	3.5 .138	≦ 2.1 .083	5.3 .209	≦ 1.7 .067	6.3 .248	≦ 1.4 .055
	8.0 .315	3,200 3,600	500 22.4	2,800 2,800	440 17.3	2,600 2,600	360 14.2	≦ 6.0 .236	1.6 .063	≦ 3.2 .126	4.0 .157	≦ 2.4 .094	6.0 .236	≦ 2.0 .079	7.2 .283	≦ 1.6 .063
	10.0 .394	2,500 2,900	440 20.1	2,200 2,200	390 15.4	2,100 2,100	320 12.6	≦ 6.0 .236	2.0 .079	≦ 4.0 .157	5.0 .197	≦ 3.0 .118	7.5 .295	≦ 2.5 .098	9.0 .354	≦ 2.0 .079

Las condiciones de corte (máquina, material de trabajo…) afectan al acabado superficial y a la generación de rebabas.
Si el rendimiento de corte no es bueno con las condiciones de corte anteriores, ajusta la velocidad y el avance en la misma proporción.

Ejemplos prácticos

⌀6mm ⌀.236” – 2 flautas D-Cut
Material : SUS416F
Velocidad del husillo : 3.200 rpm/min
Alimentación : 140 mm/min 5.5 IPM
DOC : 0.6 mm .024 inch
Refrigerante : SI
S-MILL	12.000 piezas / esquina+α
Fresa maciza de la competencia	10.000 unidades / esquina

A medida que la fresa de la competencia se acercaba al final de su vida útil, se observó un deterioro significativo de la calidad del acabado superficial.
En comparación, la fresa S-MILL proporcionó un acabado de alta calidad constante durante toda su prolongada vida útil.

⌀6mm – 2 flute ⌀10mm → AF 8mm ⌀.236” – 2 flute ⌀.394” → AF .315” hexágono
Material : S45C
Velocidad del husillo : 2.600 rpm/min
Alimentación : 480 mm/min 18.9 IPM
DOC : 1.0 mm .039 inch
Refrigerante : SI
S-MILL	70 uds. / esquina+α
Fresa maciza de la competencia	50 unidades / esquina

Gracias a su excepcional afilado, la fresa S-MILL redujo significativamente la formación de rebabas y consiguió una vida útil más larga que las herramientas de la competencia.
El afilado filo de corte también dio lugar a un mecanizado notablemente más silencioso en comparación con las herramientas convencionales.
