Soporte del eje Y Serie

Una solución versátil para girar hacia delante, hacia atrás y ranurar.

Porta-eje Y: Mejor control de la viruta y mayor vida útil de la herramienta
Inicio / Giro Delantero y Trasero / Soporte del eje Y Serie

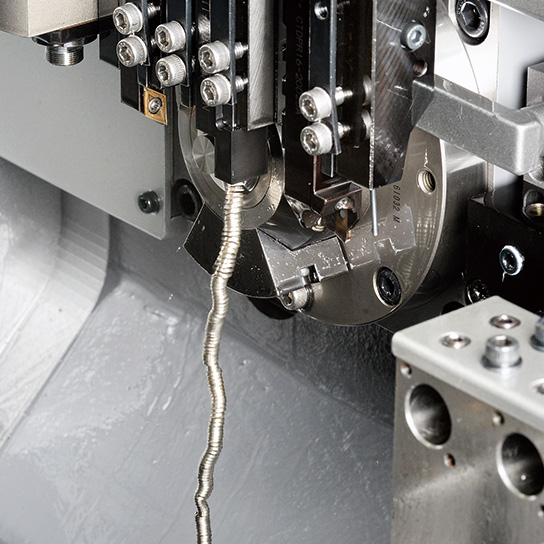

Elimina naturalmente los problemas de control de virutas

Actualiza tu soporte tradicional a un soporte de la serie del eje Y en la estación de bandas verticales y experimenta un control superior de las virutas: ¡se acabaron las virutas enredadas!
Características
  • Elimina la preocupación de que las virutas se enreden
    – las virutas caen automáticamente lejos de la pieza
  • Utiliza refrigerante a través de los portaherramientas del eje y y mejora la vida útil de la herramienta y la estabilidad dimensional
Aplicación de herramientas
Torneado frontal / Torneado posterior / Para ranurar
Transformación del cobre puro / Mecanizado de plásticos
Guía de programación
Muestra del programa

  • T300… Seleccionar herramienta
  • G0 X11.0 Z0 T3… Posicionamiento de la plaquita
  • G1 X8,0 F0,08 … Cortar a 8.0 mm .315 inch
  • Z5.0 F0.05… Corte de hasta 5.0 mm .197 inch de longitud
  • X11.
  • G0 X11.0

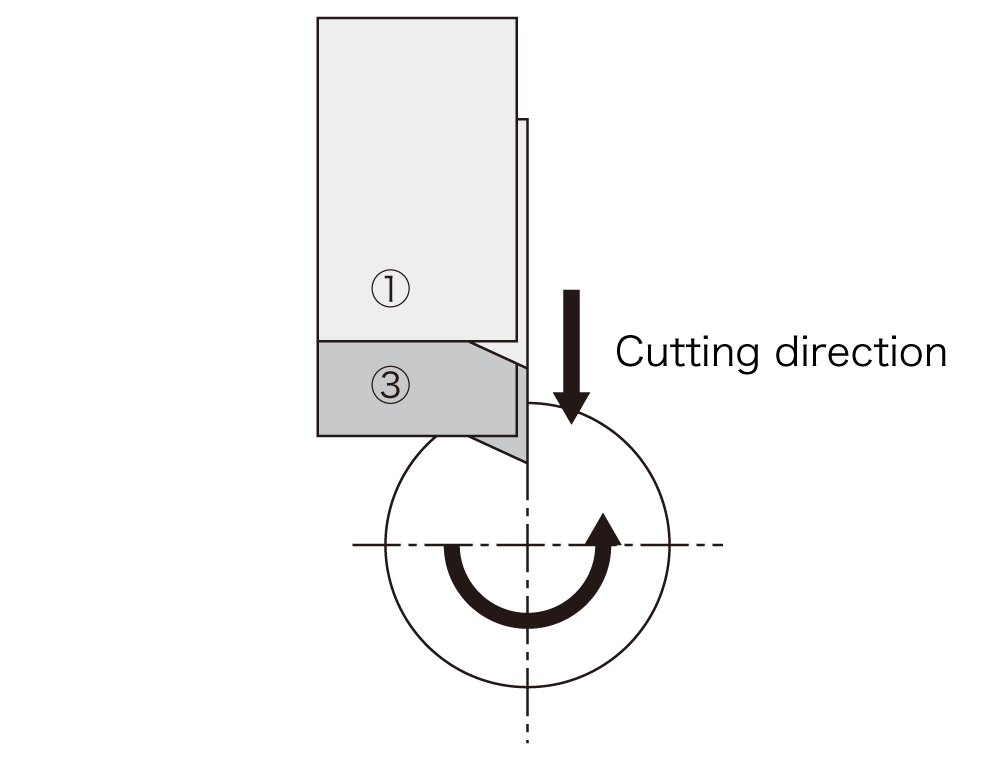

En el mecanizado de torneado frontal general, se selecciona una herramienta, se coloca en posición de preparación y, a continuación, se inicia el corte. La dirección de corte es el“eje X“.
Muestra del programa

  • T300… Seleccionar herramienta
  • G0 Y11.0 T3
  • X0… Insertar posicionamiento
  • G1 Y8,0 F0,08 … Cortar a 8.0 mm .315 inch
  • Z5.0 F0.05… Corte de hasta 5.0 mm .197 inch de longitud
  • Y11.0
  • G0 X11.0

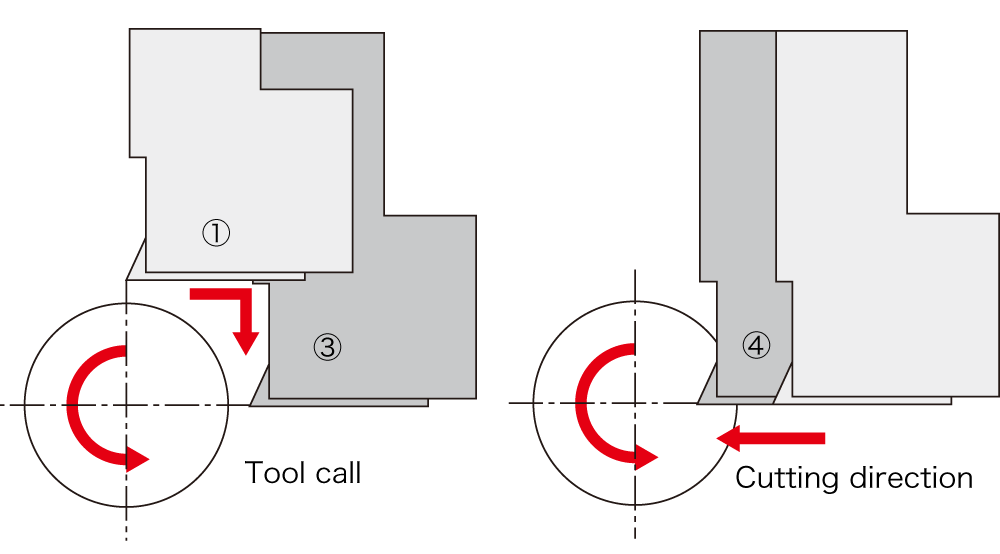

Al utilizar el portaherramientas del eje Y, la selección de herramienta ①. Insertar se desplaza a la posición de corte y el corte se inicia desde esta posición. La dirección de corte es el“eje Y“.

Nota: Necesitas el desplazamiento y en el programa para el tamaño del vástago del soporte.
Pautas de posicionamiento del soporte del eje Y

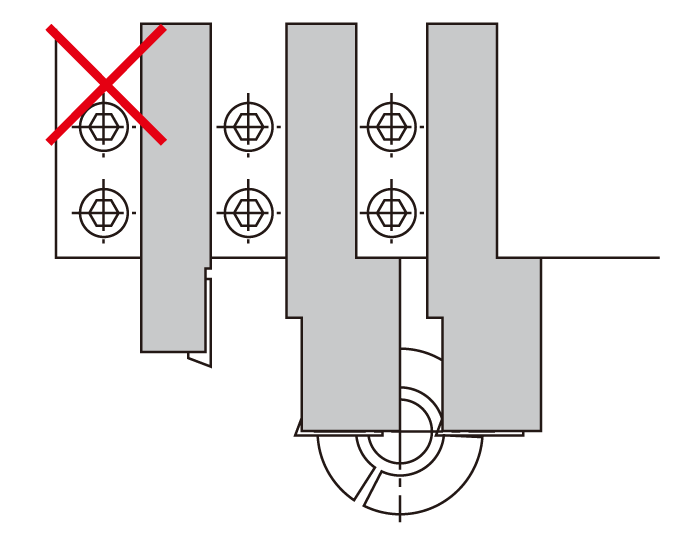

Utiliza un máximo de 2 en banda vertical, y no las instales una al lado de la otra para evitar problemas de interferencias
La pieza y el soporte del eje Y pueden interferir entre sí

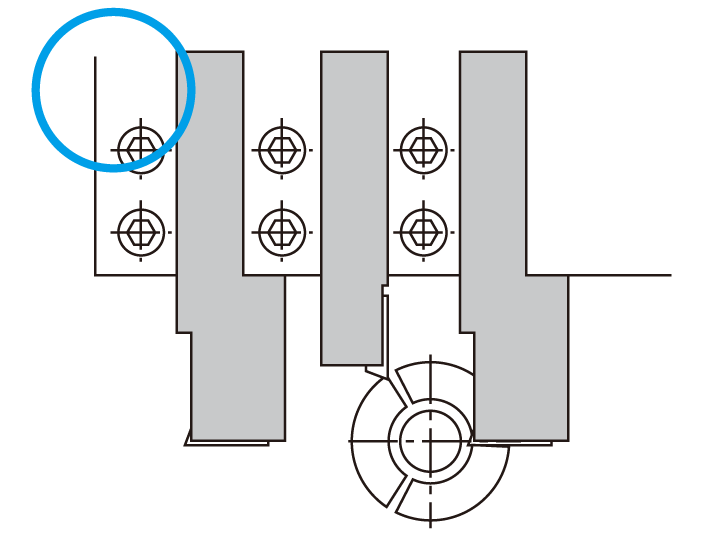

La colocación típica es intercalarlos en pandilla

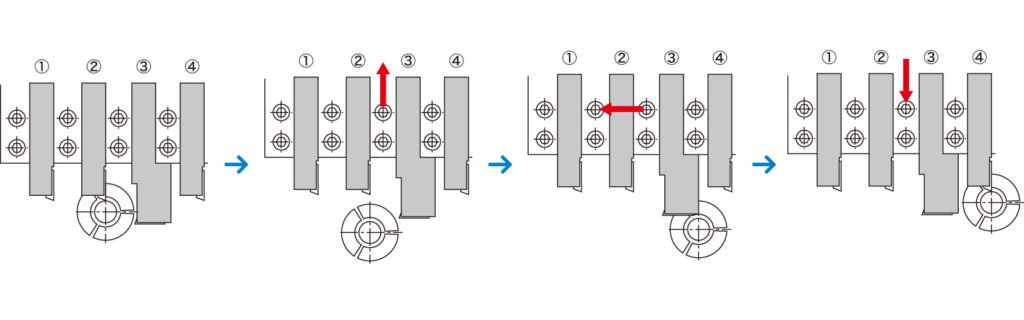

Al pasar de la herramienta nº ② a ④ , programa la posición de retracción en función de la cantidad de saliente del portaherramientas del eje y.
Para asegurar la holgura, para que el portaherramientas del eje y en la posición ③ no choque contra la pieza.

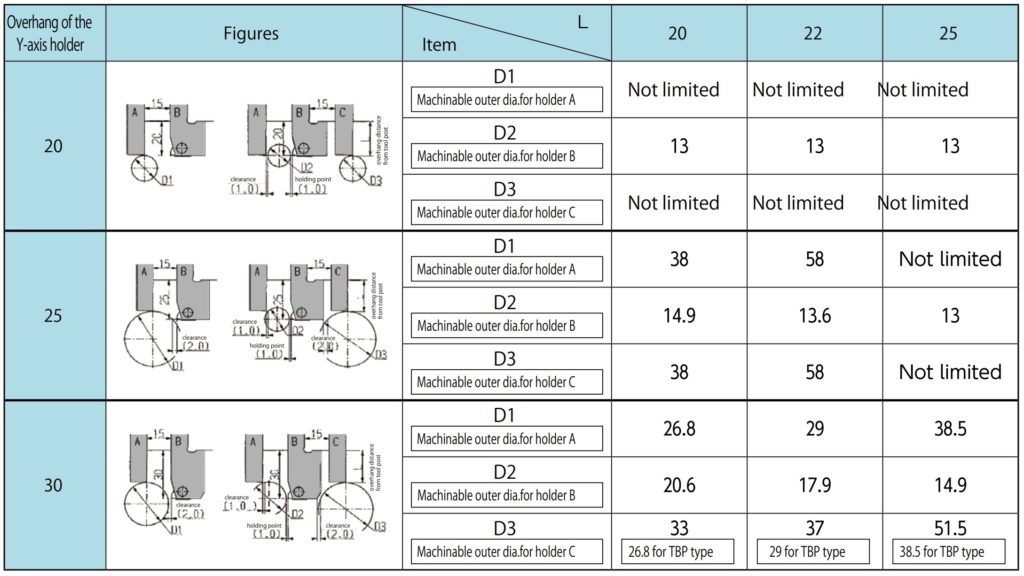

Diámetros de la pieza y mesa portapiezas del eje Y
  • El ejemplo utiliza el soporte de ranurado Y-GTTR para mostrar los diámetros del soporte y de la pieza en la zona de la máquina
Alineación

Portaherramientas tipo Y-SDJC-OH2 / refrigerante pasante / eje Y

Portaherramientas tipo Y-SDJC-OH

Portaherramientas tipo Y-SDJC

Portaherramientas tipo Y-SDNC / eje Y

Portaherramientas tipo Y-SVJC-OH

Portaherramientas tipo Y-SVXC / eje Y

Portaherramientas tipo Y-TBP-OH

Portaherramientas tipo Y-TBP / eje Y

Portaherramientas tipo Y-TBDP / eje Y

Portaherramientas tipo Y-GTT-OH

Portaherramientas tipo Y-GTT / para ranurado / eje Y

Portaherramientas tipo Y-GTPA-OH

Portaherramientas tipo Y-GTPA / para ranurado / eje Y
