Y 轴支架系列

用于前车削、后车削和开槽的多功能解决方案。

Y 轴支架：改进切屑控制，延长刀具寿命

首页 / 前后翻转 / Y 轴支架系列

自然消除芯片控制问题

将传统夹具升级为垂直排屑站中的 Y 轴系列夹具，体验卓越的切屑控制–不再有切屑缠绕！

特点

消除切屑缠绕的担忧
– 切屑会自动从工件上落下
通过 Y 轴夹头利用冷却液，提高刀具寿命和尺寸稳定性

刀具应用

前车削/后车削/用于开槽
纯铜加工/塑料加工

编程指南

计划样本

T300… 选择工具
G0 X11.0 Z0 T3… 插入定位
G1X8.0F0.08 … 切至 8.0 mm .315 inch
Z5.0 F0.05… 切割长度可达 5.0 mm .197 inch
X11.
G0 X11.0

在一般的前车削加工中，先选择刀具并将其移动到准备位置，然后开始切削。切削方向为“X 轴“。

计划样本

T300… 选择工具
G0 Y11.0 T3
X0… 插入定位
G1Y8.0F0.08 … 切至 8.0 mm .315 inch
Z5.0 F0.05… 切割长度可达 5.0 mm .197 inch
Y11.0
G0 X11.0

使用 Y 轴夹具时，刀具选择 ①.刀片移动到切割位置，并从该位置开始切割。切割方向为“Y 轴“。

注：程序中需要根据夹头柄尺寸进行 Y 偏移。

Y 轴支架定位指南

在垂直帮中最多使用 2 个，不要并排安装，以防止出现干扰问题

工件和 Y 轴支架可能会相互干扰

典型的定位是将它们夹在帮派中

从刀具编号②移动到④时，根据 Y 轴刀架的悬伸量来编程缩回位置。

确保间隙，以免刀具位置 ③ 中的 Y 轴支架撞到工件。

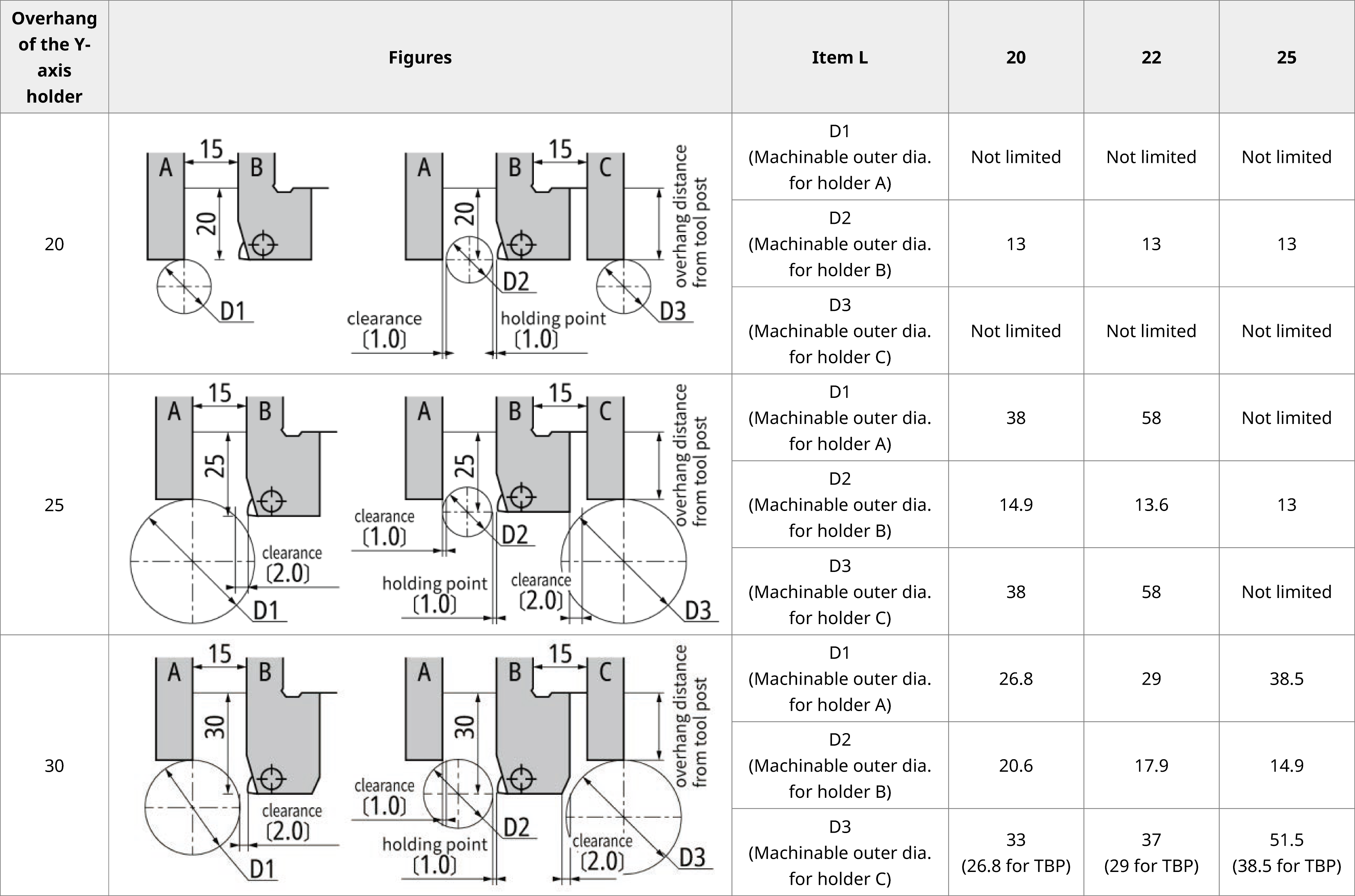

工件直径和 Y 轴支架工作台

使用 Y-GTTR 切槽夹具的示例显示机床区域内的夹具和工件直径

阵容

Y-SDJC-OH2 型刀柄/冷却液通过/Y 轴

Y-SDJC-OH 型刀柄

Y-SDJC 型刀柄

Y-SDNC 型刀柄/Y 轴

Y-SVJC-OH 型刀柄

Y-SVXC 型刀柄/Y 轴

Y-TBP-OH 型刀柄

Y-TBP 型刀柄/Y 轴

Y-TBDP 型刀柄/Y 轴

Y-GTT-OH 型刀柄

Y-GTT 型刀柄 / 用于切槽 / Y 轴

Y-GTPA-OH 型刀柄

Y-GTPA 型刀柄 / 用于切槽 / Y 轴

实际加工案例
