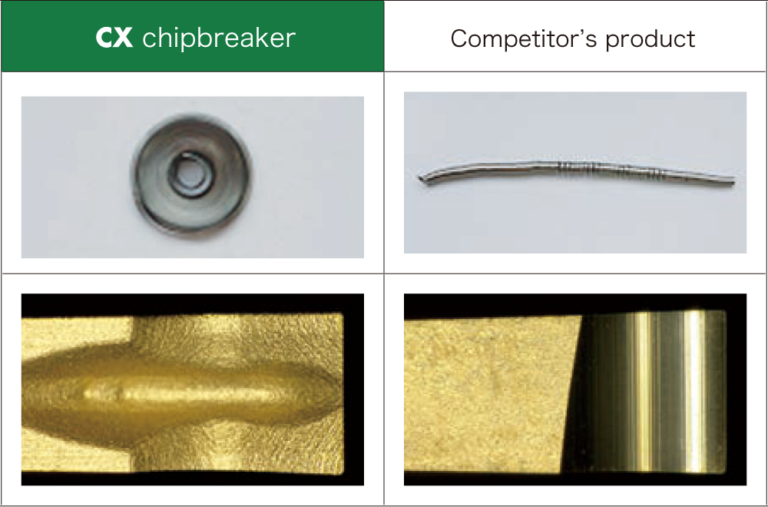

Diseñado para garantizar un rizado fiable de las virutas en aplicaciones de corte.
Operaciones de corte en tornos CNC suizos
[ Condiciones de corte ]
Material :
SUS304 ⌀8 vc=80m/min
304SS ⌀.315 270 sfm
MOJADO
[ Herramientas utilizadas ]
Soporte : CTPR12 Plaquita : DM4CTP15FRN-CX
| ISO | Material de trabajo | Grado | vc (m/min) (SFM) | Diámetro máximo de corte | f (mm/rev) (IPR) | |
|---|---|---|---|---|---|---|
| Tipo CTP | Tipo CTPA | |||||
 | Acero al carbono Acero aleado Corte | DM4 | 50 – 90 160 – 300 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
 | Inoxidable Corte | ST4 | 40 – 100 130 – 330 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
| Material difícil de cortar Corte | DM4 | 50 – 70 160 – 230 | ||||
 | Aleación de titanio Aleaciones de alta temperatura Corte | DM4 | 50 – 70 160 – 230 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
 | Material endurecido Corte | DM4 | 50 – 90 160 – 300 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
 | Uso general Corte | DM4 | 50 – 90 160 – 300 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
| Eje | |
|---|---|
|
 |
|
|
|
|
|
|
| Rompevirutas CX DM4 CTPA15FRN-CX |
5.000 unidades / esquina
|
| Inserto limpiaparabrisas de la competencia |
2.000 unidades / esquina
|

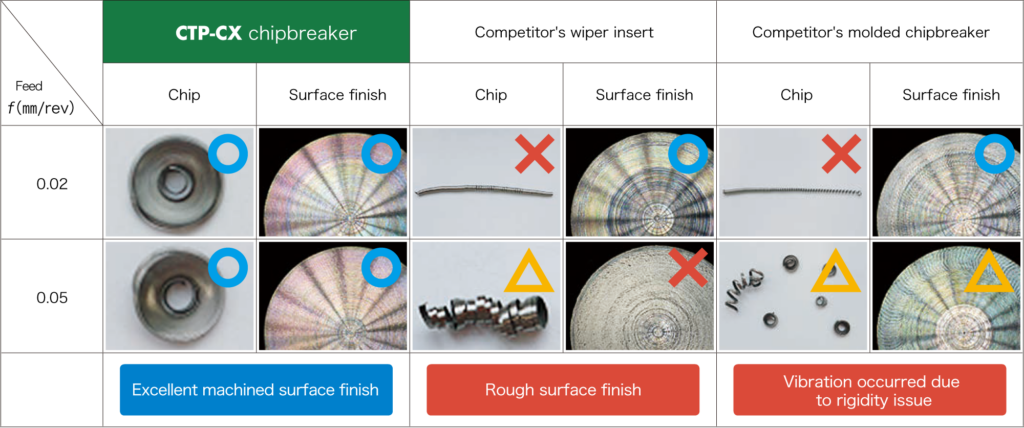

El filo de la plaquita de la competencia se astillaba, lo que producía una superficie mecanizada áspera.
La plaquita CX mantenía un buen filo de corte, lo que producía un mecanizado estable, una superficie mecanizada lisa y una larga vida útil de la herramienta.
| Manga | |
|---|---|
|
 |
|
|
|
|
|
|
| Rompevirutas CX ST4 CTP15FLN-CX |
3.500 unidades / esquina
|
| Rompevirutas moldeado de la competencia (carburo recubierto de PVD) |
2.000 unidades / esquina
|
El rompevirutas CX consiguió un mecanizado estable, controló la viruta y la evacuó lejos de la pieza de trabajo.
La calidad ST4 es la mejor para materiales de acero inoxidable, que prolongó la vida útil de la herramienta 1,5 veces en comparación con la plaquita de la competencia.
Para más información sobre este producto, visita nuestro catálogo electrónico en línea, o descarga el catálogo/informe de producto
