Herramientas para el torneado de cilindros de fresado ｜ Plaquitas de cerámica y CBN
Ventaja del inserto cerámico

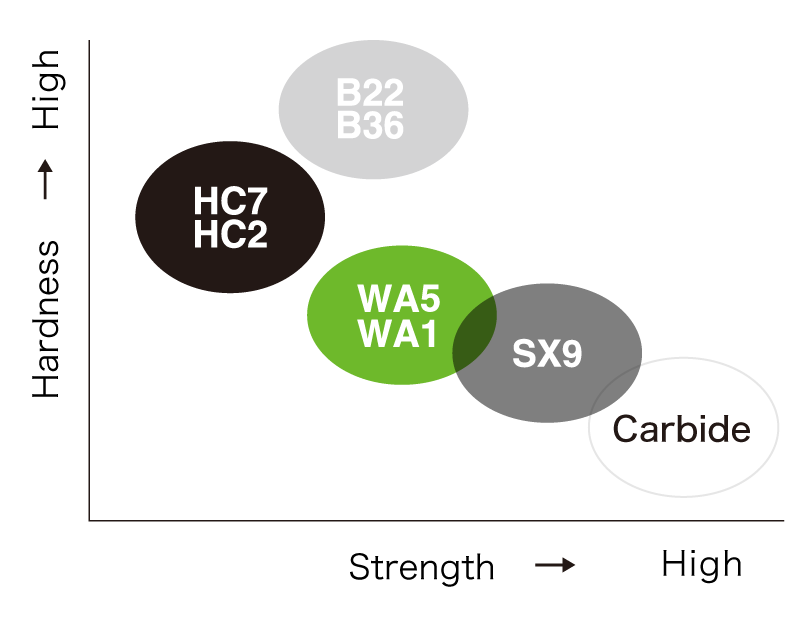

Grados CBN:
Materiales de los rodillos del molino giratorio
① característica de forma
La resistencia del filo aumenta al aumentar el ángulo de la geometría de la plaquita.
Ten en cuenta que al aumentar la resistencia de la plaquita también aumentan las fuerzas de corte.
② preparaciones del borde
El daño de la plaquita puede reducirse aumentando la preparación del filo.
La estabilidad del mecanizado de la plaquita mejorará durante el desbaste.
③ Minimizar el voladizo
Al minimizar el voladizo del portaherramientas, la fijación es más rígida y se eliminan las vibraciones. (causa principal del astillado de las plaquitas)
NTK proporciona herramientas especializadas con geometrías de plaquita específicas de la industria y soportes coordinados.
| Material en rollo | Aplicación | Grado | Cutting speed (m/min) Cutting speed (SFM) | Feed(mm/rev) Feed(IPR) | DOC(mm) DOC(inch) | SECO | MOJADO |
|---|---|---|---|---|---|---|---|
| Rodillo de acero rápido (HHS) | Desbaste a semiacabado | Cerámica de bigotes WA1/WA5 | ~ 40 ~ 130 | 0.3 – 0.5 .012 – .020 | * 5-15% del diámetro del inserto (aproximado) | ● | – |
| Acabado | CBN B22/B36 | ||||||
| Rodillo de acero endurecido | De semiacabado a acabado | Cerámica de alúmina HC2/HC7 | 80 – 200 260 – 660 | 0.5 – 0.8 .020 – .030 | ● | – | |
| Acabado | CBN B22/B36 | ||||||
| Rollo de hierro fundido Rollo de hierro refrigerado |
De semiacabado a acabado | Cerámica de alúmina HC2/HC7 | 40 – 80 130 – 260 | 0.3 – 0.5 .012 – .020 | ● | – | |
| Acabado | CBN B22/B36 | ||||||
| Rodillo de fundición Rodillos de fundición dúctil Rodillos CPM (ex. metal en polvo) Rodillos de metal duro |
Desbaste a semiacabado | Cerámica de nitruro de silicio SX9 | 40 – 120 130 – 400 | 0.5 – 0.8 .020 – .030 | ● | – | |
| Acabado | CBN B22/B36 | ||||||
| Rodillos de carburo | Desbaste a semiacabado | Cerámica de bigotes WA1/WA5 | ~ 40 ~ 130 | 0.3 – 0.5 .012 – .020 | ● | – | |
| Acabado | CBN B22/B36 |
| Rodillo conformador | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| HC7 |
2 uds/ esquina
|
| Cerámica negra de la competencia |
1 ud/ esquina
|
La vida útil de la herramienta HC7 es 2 veces mayor que la de la cerámica negra de la competencia.
| Rodillo doblador | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| WA1 |
2 unidades(6.000L)/esquina
|
| Cerámica negra de la competencia |
1 unidad(3.000L)/esquina
|
WA1 consiguió el doble de vida útil de la herramienta en comparación con la cerámica negra de la competencia.
Cliente: “Siempre había utilizado el mismo producto de cerámica negra, pero ahora veo la diferencia de rendimiento entre productos”.
Para más información sobre este producto, visita nuestro catálogo electrónico en línea, o descarga el catálogo/informe de producto
