鋳鉄・焼結合金加工用 I ノンコートCBN
高含有量CBNにより、普通鋳鉄と焼結合金の高速旋削加工で安定した耐摩耗性能を実現
粒子の微粒化により刃立性に優れ、バリ抑制に効果を発揮

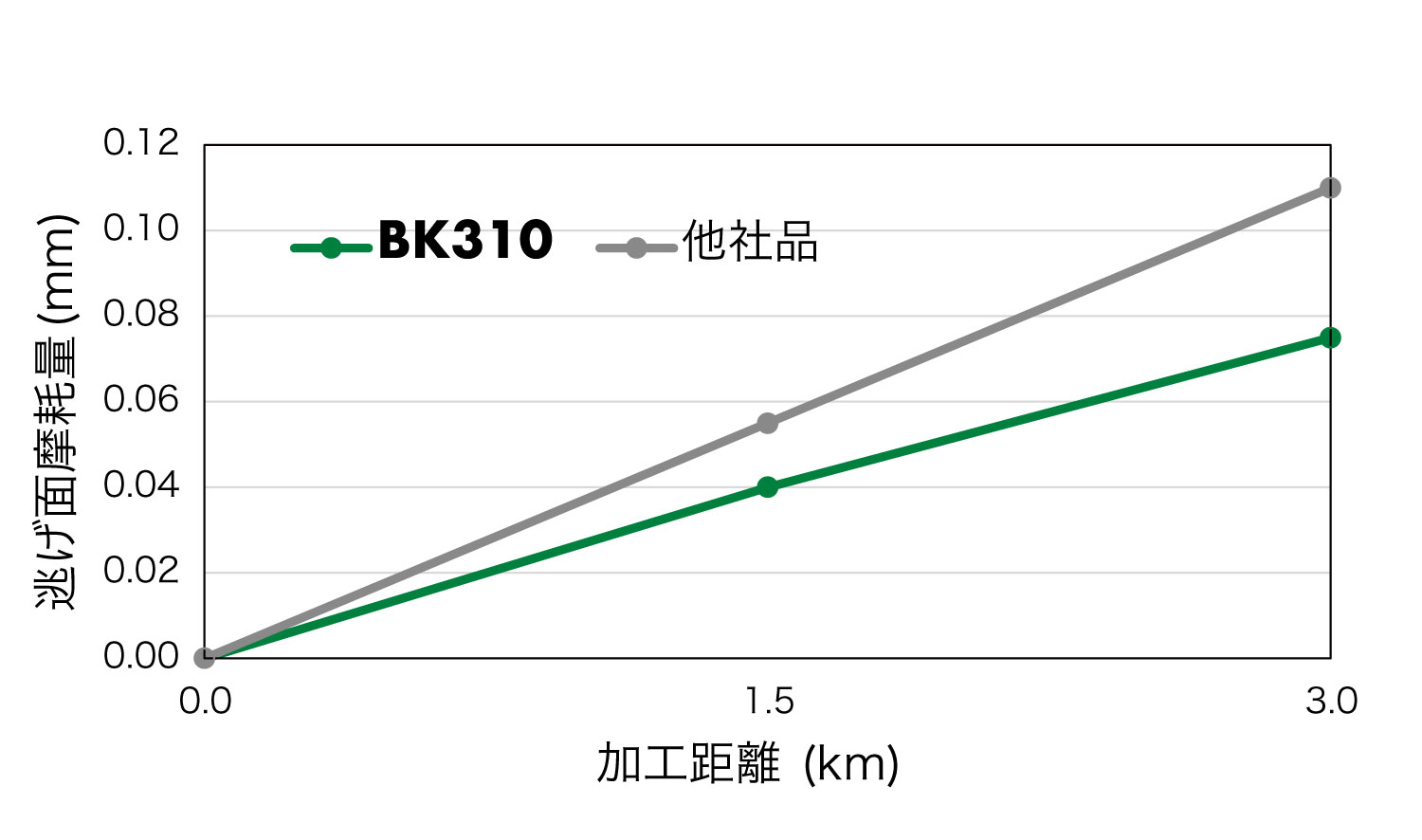

| BK310 | 他社品 |
|---|---|
 |
 |
FC300
Vc =
500m/min
1600 SFM
, f =
0.3mm/rev
.012 IPR
, ap =
0.3mm
.012” DOC
,
3Km
120000” inch
加工後
ダクタイル鋳鉄の連続～強断続加工で優れた耐摩耗性及び耐欠損性能を実現する汎用材質

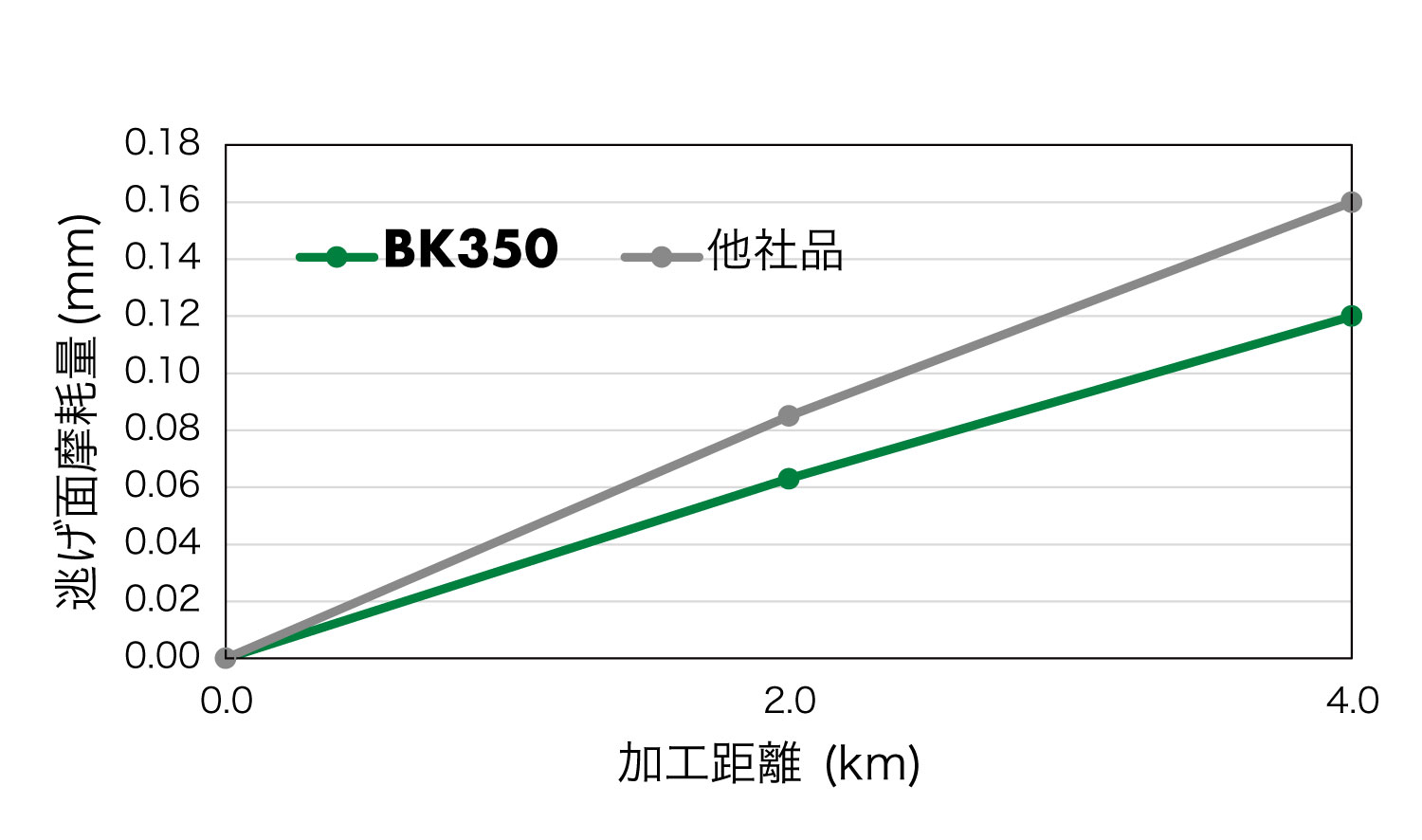

| BK350 | 他社品 |
|---|---|
 |
 |
FCD600
Vc =
300m/min
1000 SFM
, f =
0.1mm/rev
.004 IPR
, ap =
0.2mm
.008” DOC
,
4Km
160000” inch
加工後

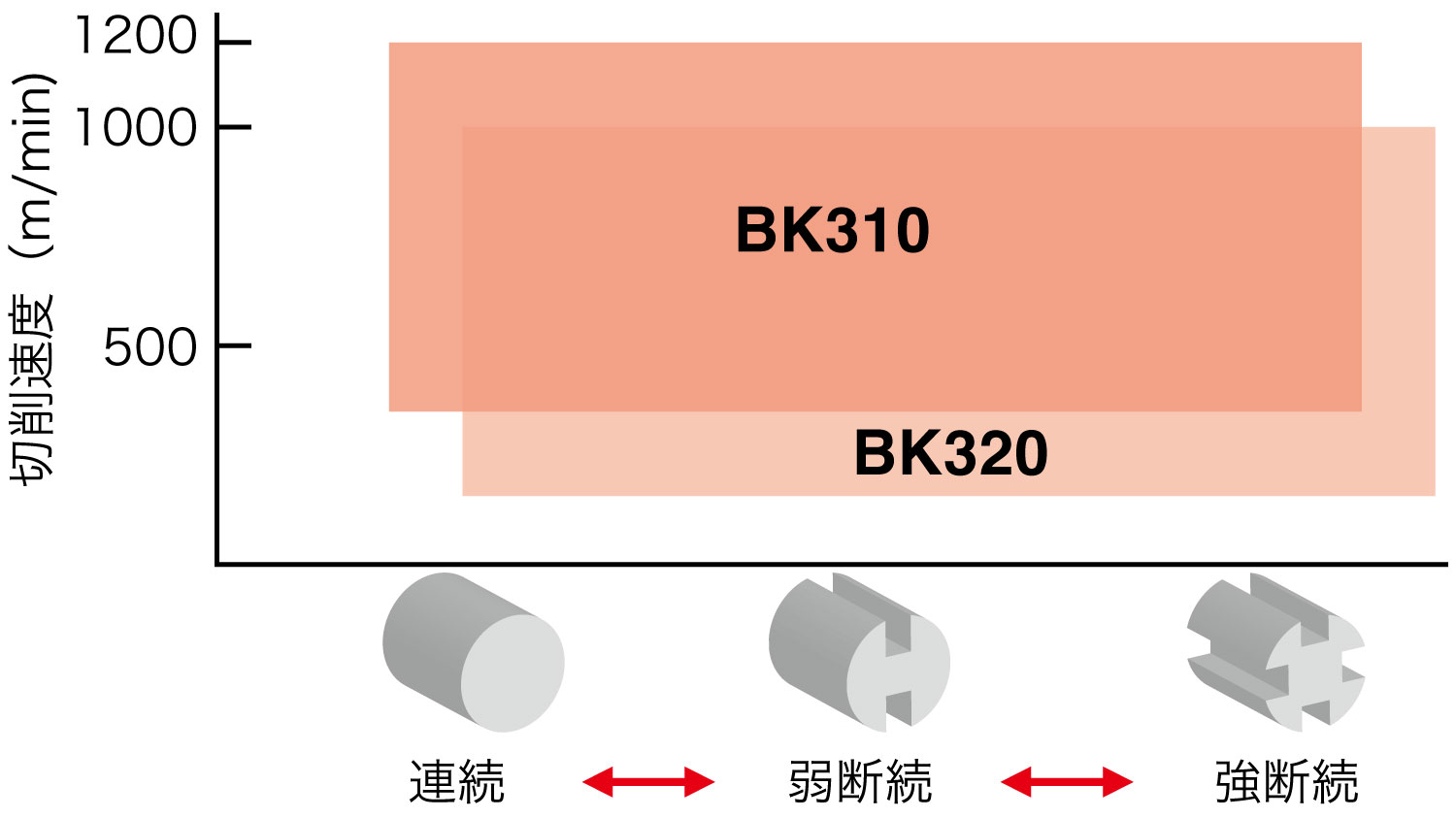

普通鋳鉄（仕上げ）
BK310とBK320の推奨加工条件
| ●第1推奨 〇第2推奨 |
|||||
| 推奨材質 | 切削速度 | 送り | 切込み | 切削油 | |
|---|---|---|---|---|---|
| (m/min) (SFM) | (mm/rev) (IPR) | (mm) (inch) | DRY | WET | |
| BK310 BK320 |
400 – 1200 1300 – 3900 | ～ 0.5 .020 | ～ 2.0 .089 | 〇 | ● |

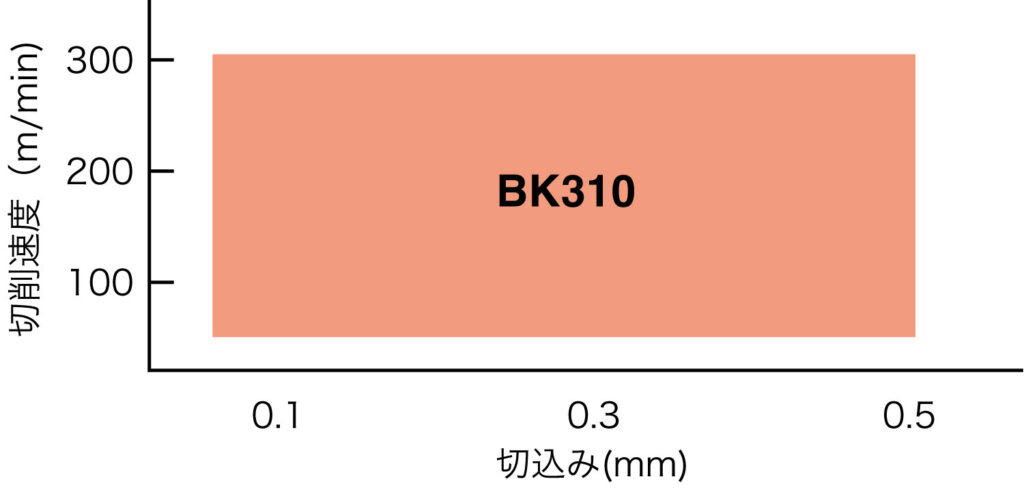

焼結合金
BK310の推奨加工条件
| ●第1推奨 〇第2推奨 |
|||||
| 推奨材質 | 切削速度 | 送り | 切込み | 切削油 | |
|---|---|---|---|---|---|
| (m/min) (SFM) | (mm/rev) (IPR) | (mm) (inch) | DRY | WET | |
| BK310 | 40 – 300 130 – 980 | ～ 0.5 .020 | ～ 0.5 .020 | 〇 | ● |

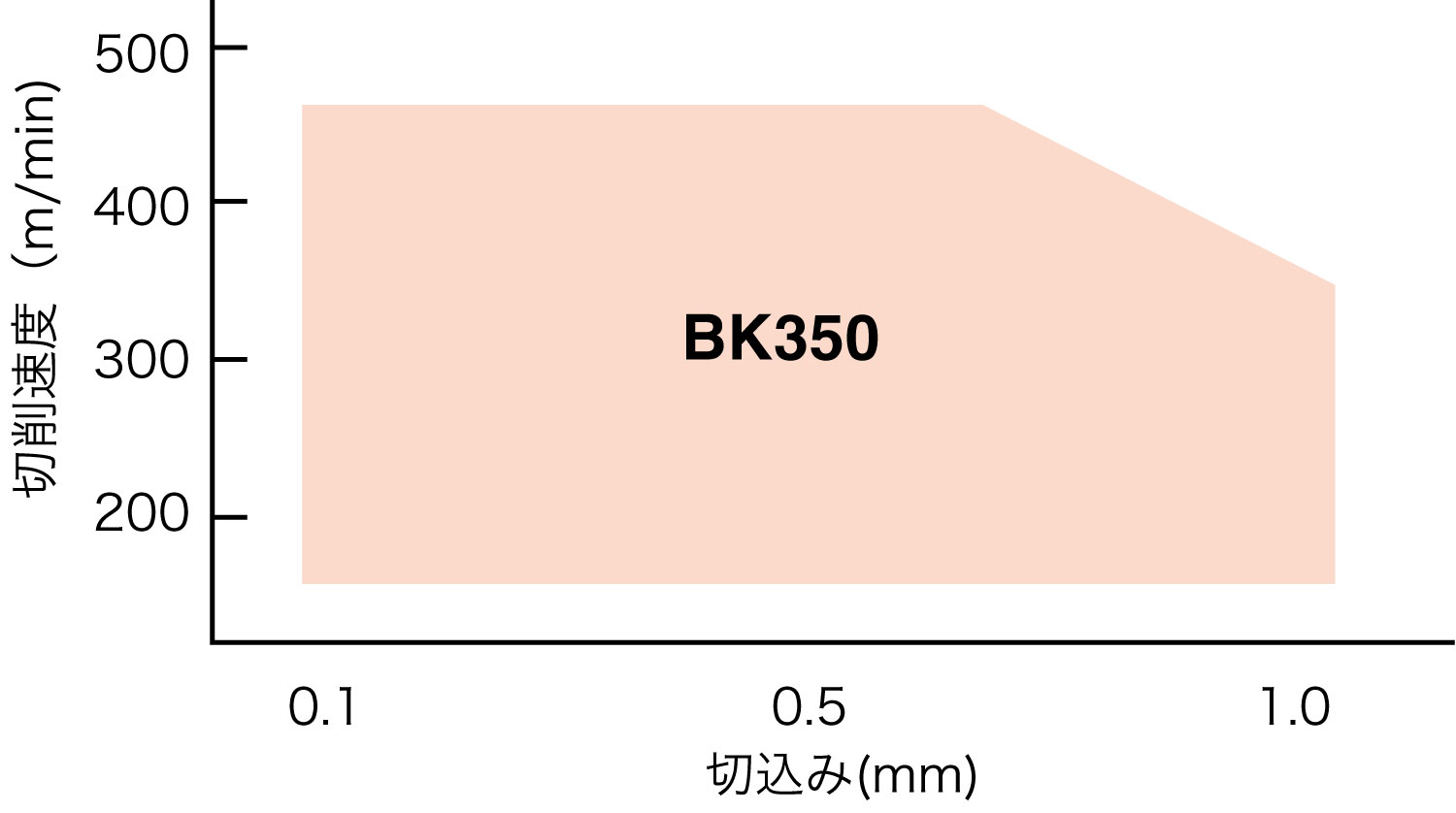

ダクタイル鋳鉄（仕上げ）
BK350の推奨加工条件
| ●第1推奨 〇第2推奨 |
|||||
| 推奨材質 | 切削速度 | 送り | 切込み | 切削油 | |
|---|---|---|---|---|---|
| (m/min) (SFM) | (mm/rev) (IPR) | (mm) (inch) | DRY | WET | |
| BK350 | 100 – 450 330 – 1480 | ～ 0.4 .008 | ～ 1.0 .040 | ● | 〇 |
← 切れ味
刃先強度 →
| 農機部品 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
| BK310 |
150個/コーナ
|
|
| 従来CBN |
100個/コーナ
|
|
従来CBNは隅R部にビビりが発生し寿命に至っていたが、BK310は切れ味を維持し1.5倍の寿命を達成した。
| 機械部品 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
| BK350 |
100個/コーナ
|
|
| 従来CBN |
50個/コーナ
|
|
従来CBNは穴部にバリが発生し寿命に至っていたが、BK350は切れ味を維持し2倍の寿命を達成した。
