普通鋳鉄 高速仕上げ加工｜ ノンコートCBN
普通鋳鉄

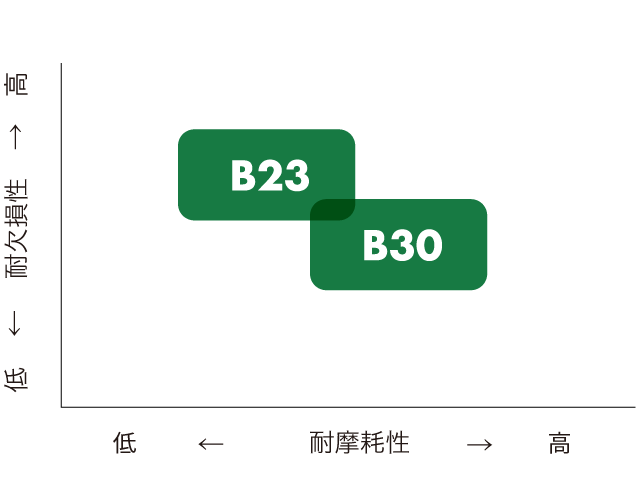

B23：旋削スケール加工～中仕上げ加工
B30：中仕上げ～仕上げ加工
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(inch) | 切削油 |
|---|---|---|---|---|---|---|---|
| B23/B30 | 普通鋳鉄 | 旋削 | 高速仕上げ加工 | 400 – 1200 1300 – 4000 | 0.1 – 0.5 .040 – .020 | 0.2 – 2.0 .008 – .080 | DRY/WET |
| オイルポンプハウジングの外径加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| B23 |
210個/コーナ
|
| 他社CBN |
70個/コーナ
|
B23は、他社品に比べ、3倍の寿命延長を実現。
| シリンダーブロックの内径連続加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| B30 |
800個/コーナ
|
| 他社CBN |
500個/コーナ
|
B30は、他社品に比べ、1.6倍の寿命延長を実現。
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
