NTK切削工具

DS-ACHホルダシリーズ

前挽き加工用 | CNC自動旋盤向け

刃物台にホルダを付けたまま、「刃先の高さ」が調整できる
トップ / 前挽き 後挽き / DS-ACHホルダシリーズ

段取り時の心高調整を一発で調整可能

誰でも簡単に素早く調整が出来て、段取り時間を大幅に削減
性能
  • 刃先高さ調整範囲: 0 – 0.3 mm 0 – .012”

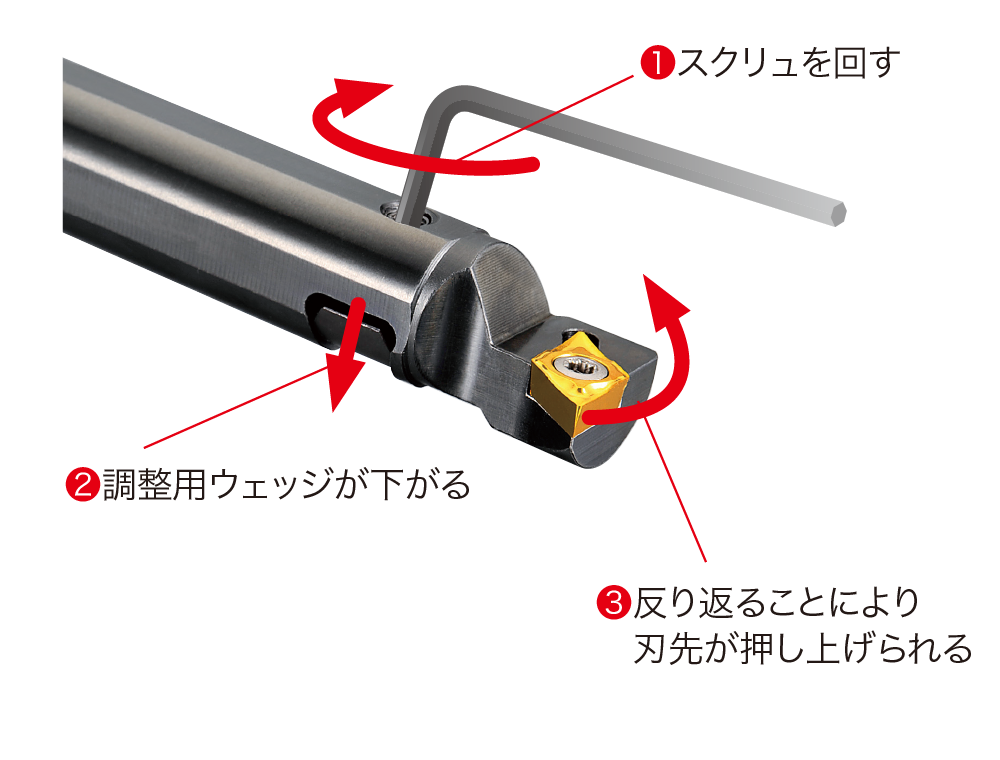

  • スクリュを回しホルダ先端部が反りかえることで、刃先高さを調整
  • ホルダ設計を見直し、従来品と比べホルダ剛性向上
    ビビリやすい加工に最適
適用アプリケーション

前挽き加工用

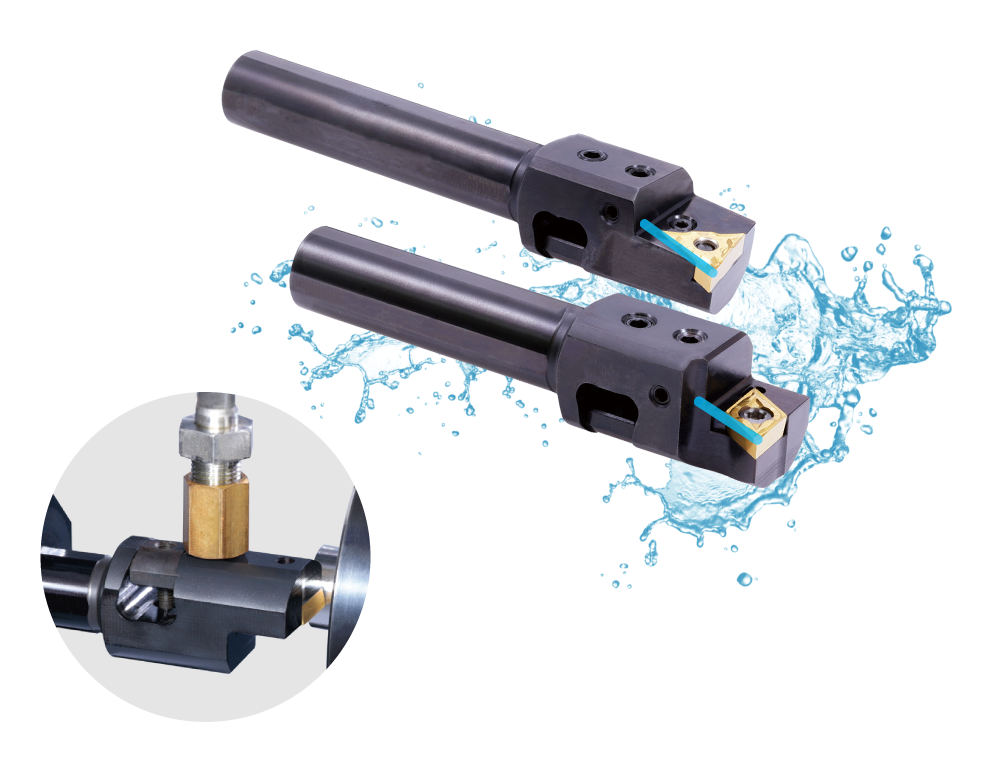

内部給油対応型をラインナップ
逆バイト対応可能
紹介動画

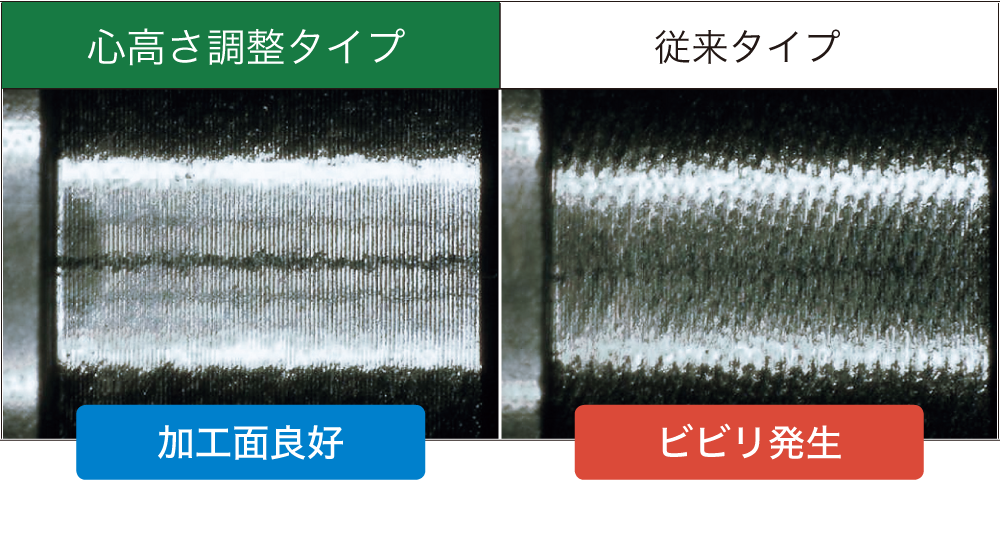

ホルダ設計の見直しにより、耐ビビリ性能向上

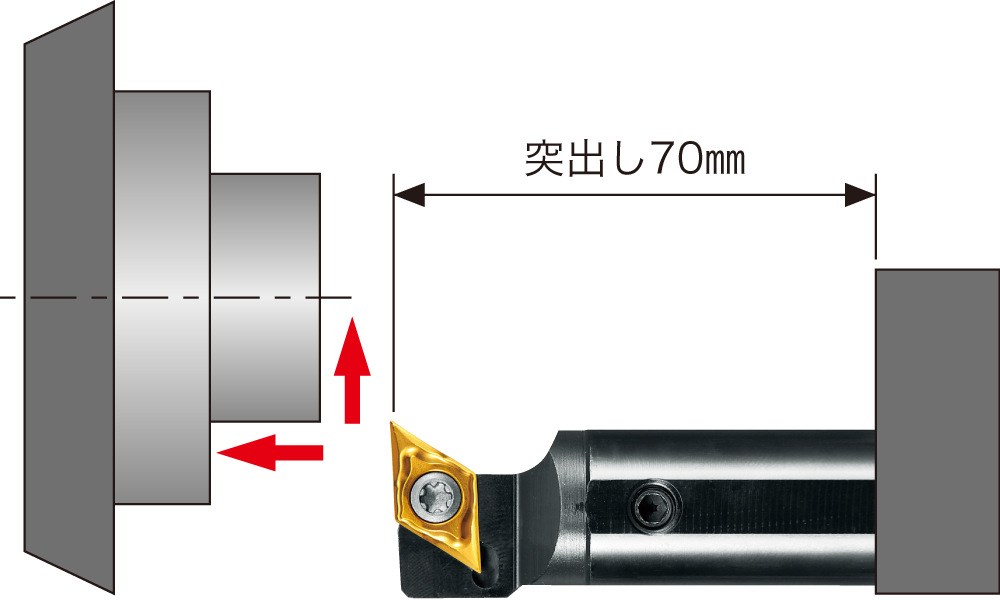

[評価用条件] SUS304 304SS
被削材 : SUS304 304SS
ホルダ : DS-SDUL19-11-ACH
インサート : TM4 DCGT11T302MCL DCGT32.508MCL TM4
切削条件 : Vc = 75 m/min 、f = 0.05 mm/rev、ap = 2.0 mm 250 SFM  .002 IPR  .079” DOC WET

使用方法
心は上げる方向のみ調整可能です

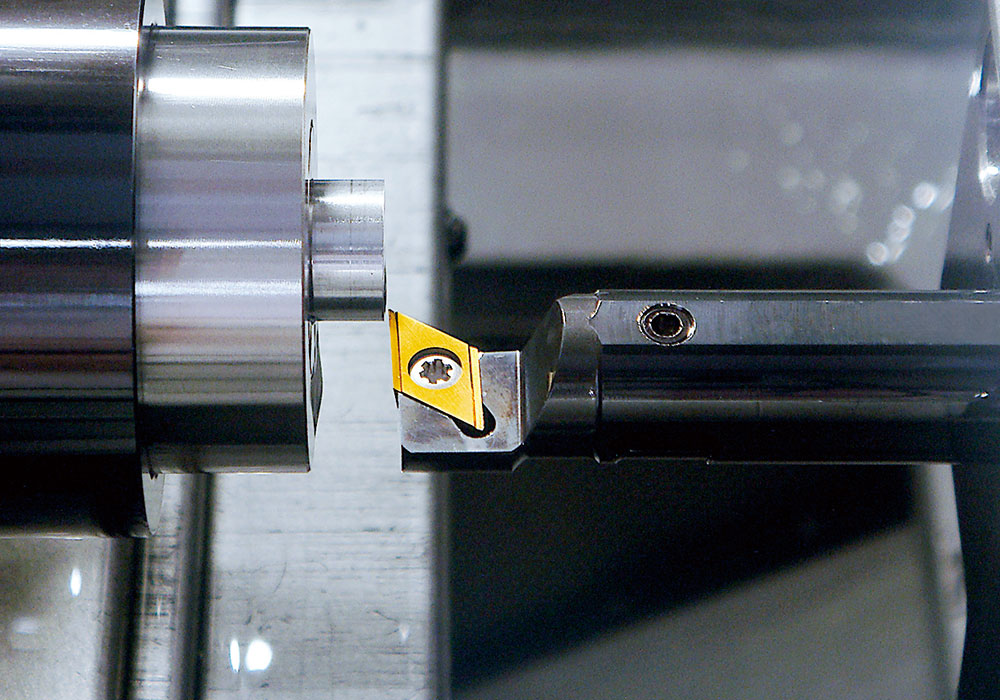

① 少し「心」が下がるようにセットし端面を加工します。
※ 必ずウェッジ用スクリュを緩めた状態で行ってください。

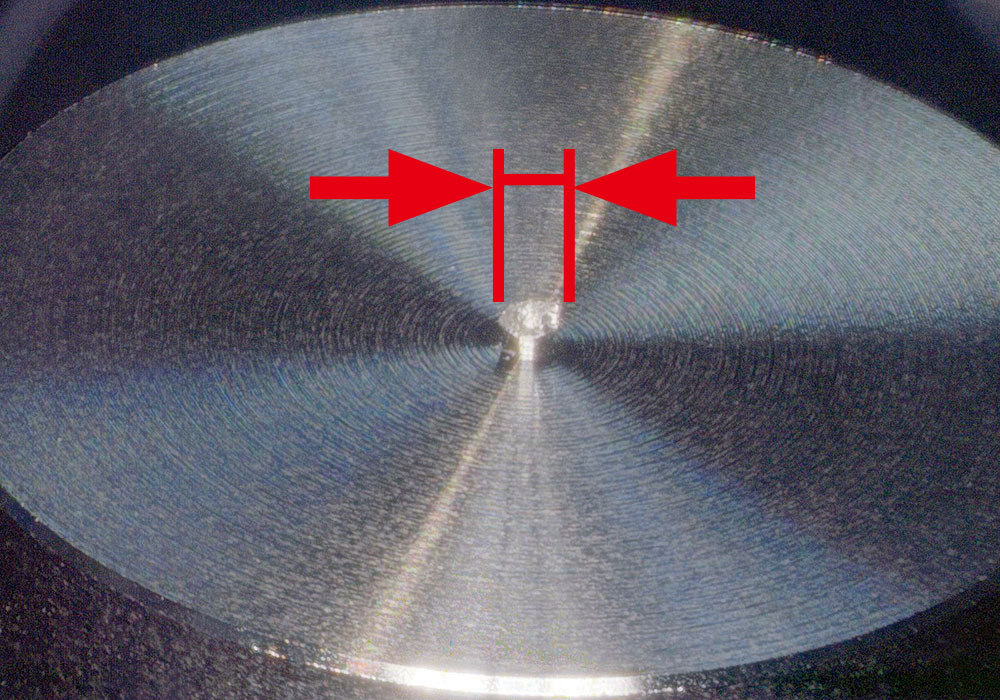

②ワークのボスの大きさを測定します。

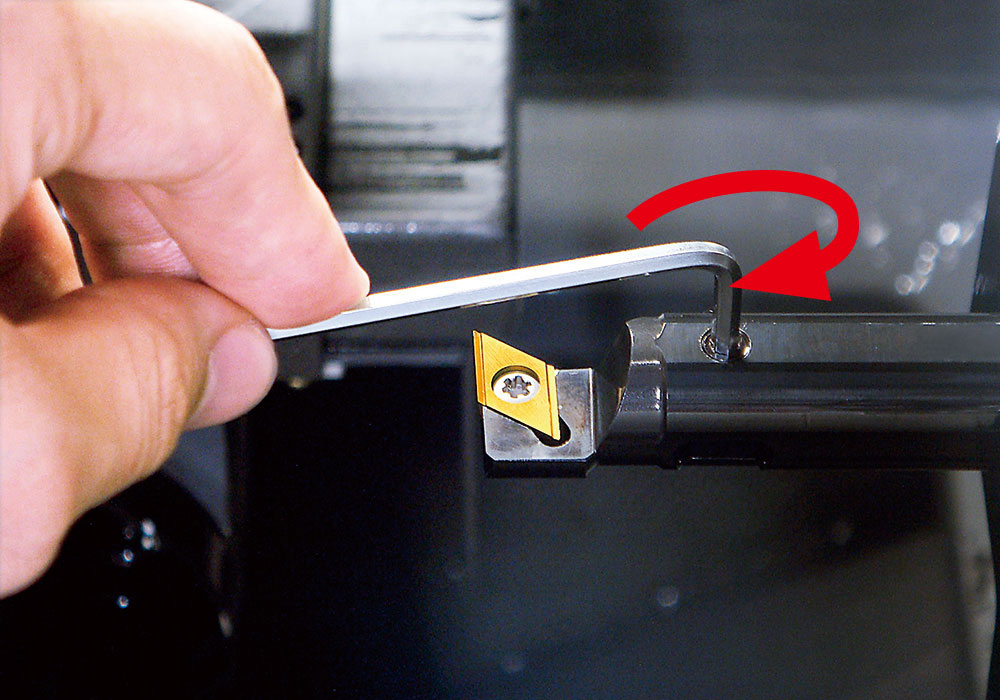

③ボスの半径分の「心」を上げます。
※ 同梱のシートにある目安調整量を参考にウェッジ用スクリュを回してください。

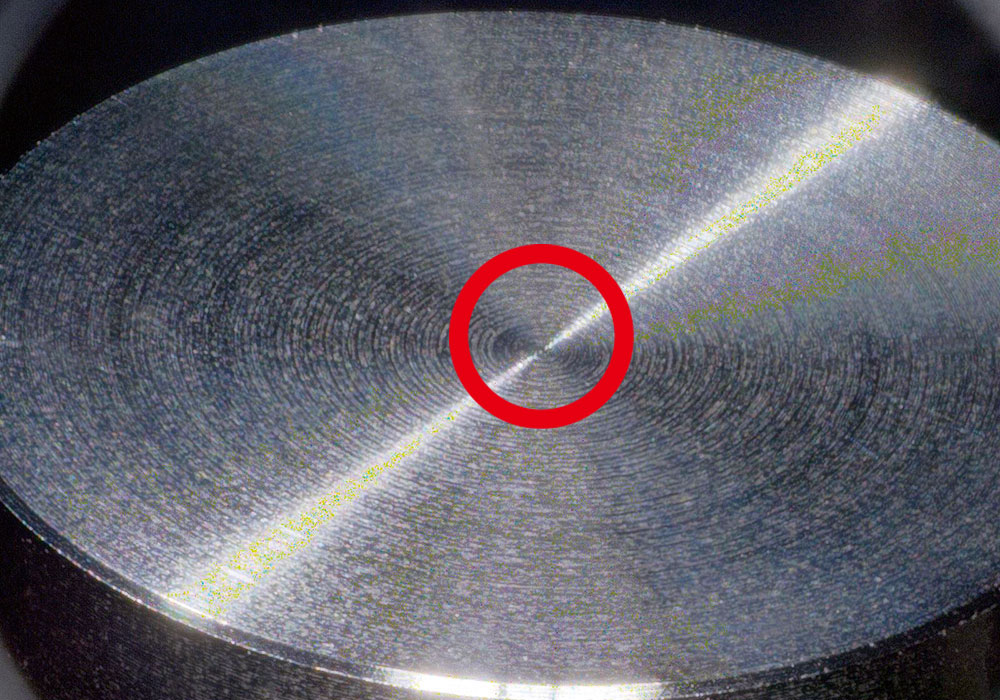

④再度端面を加工します。
