後挽き加工用 ｜ CNC自動旋盤向け
CNC自動旋盤 後挽き加工
①切屑によるツバ裏面荒れ防止
②さらい刃を設定、良好な加工面を実現
[ 切削条件 ]
被削材 :

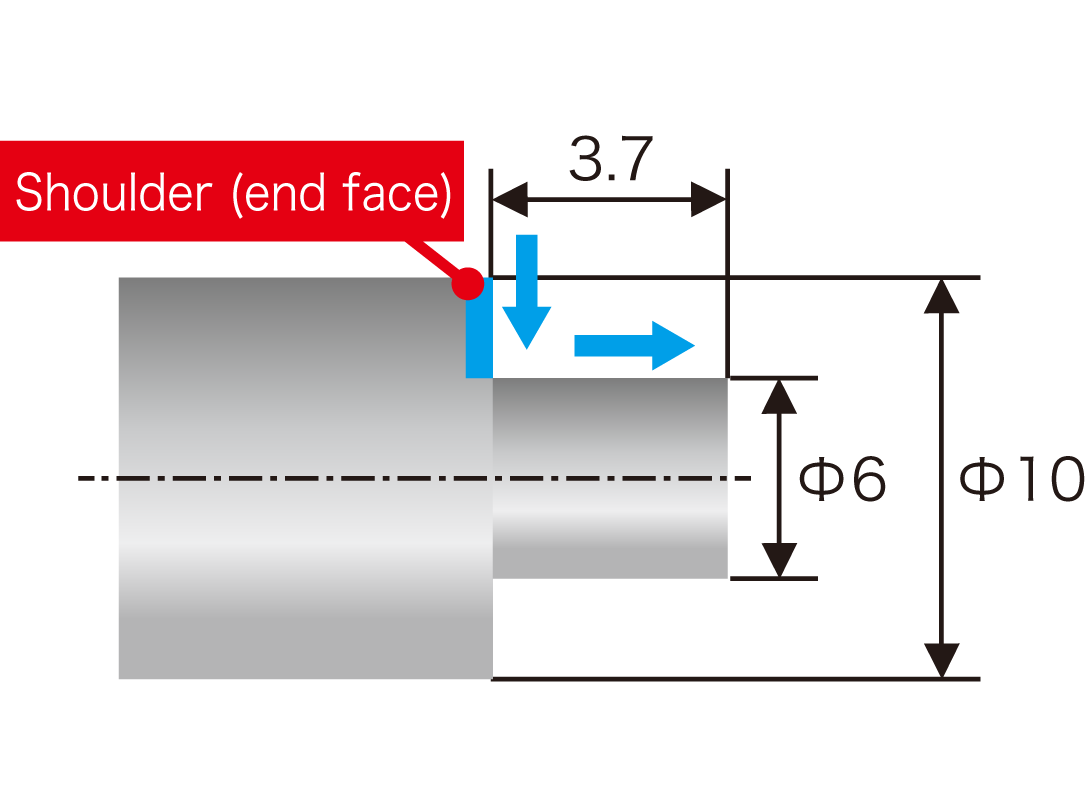

SUS304 φ16 vc=80m/min f(x)=0.02mm/rev f(z)=0.08mm/rev ap=3.0mm
WET
[ 使用工具 ]

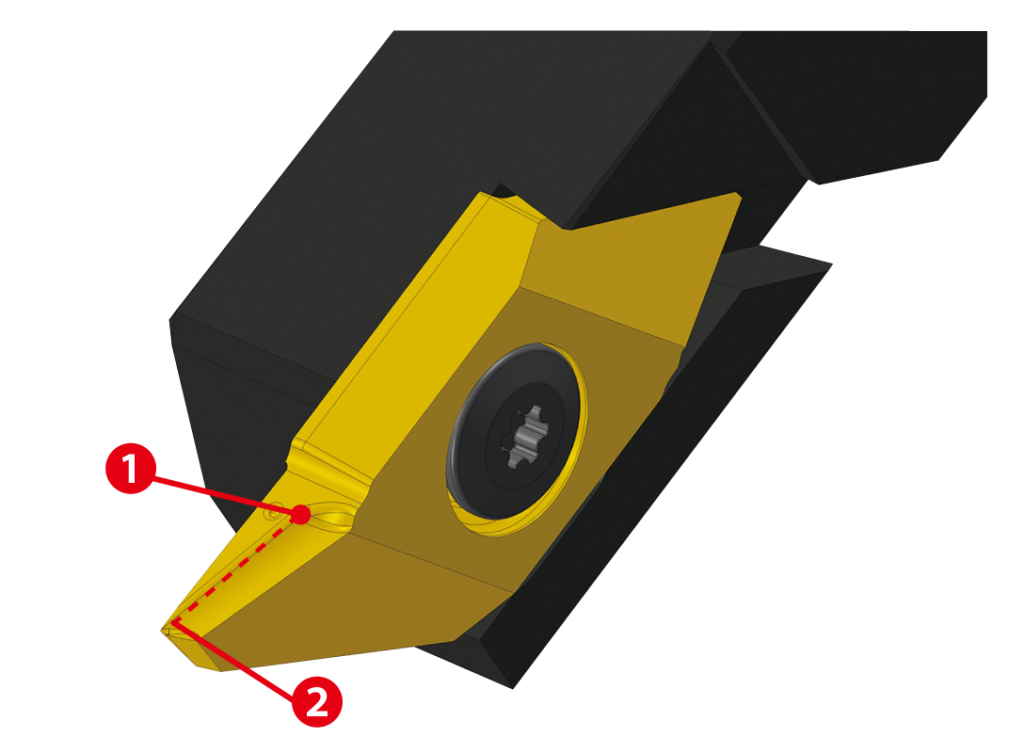

ホルダー ：TBPR12 インサート ：TM4 TBP72FR10M-BM
| コート材質 | 被削材 | 加工方法 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(inch) |
|---|---|---|---|---|---|
| ST4 | ステンレス | 後挽き加工 | 50 – 120 100 – 275 | X方向
0.01-0.03
.0004 – .0012
Z方向 0.03 – 0.04 .0008 – .0016 |

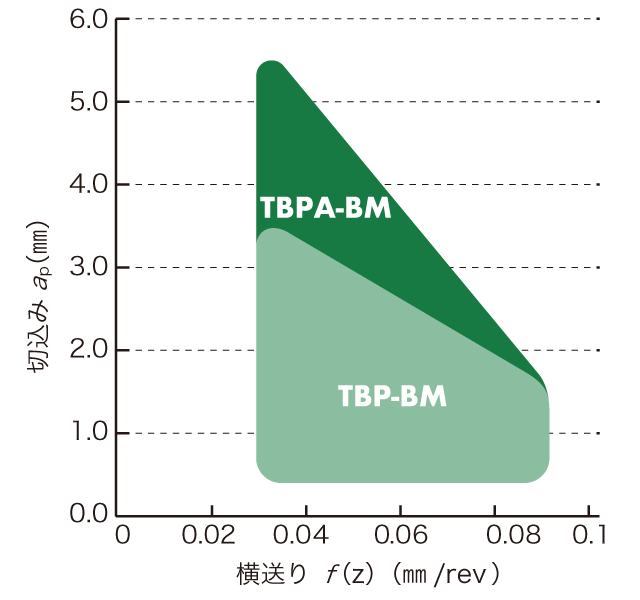

TBP-BM :
0.5-3.5
.020 – .209
TBPA-BM ： 0.5-5.5 .020 – .256 |
| DM4 | 難削材 / チタン合金 / 合金鋼 / 炭素鋼 / 高硬度材 / 耐熱合金 | 30 -120 75 – 500 | X方向
0.01-0.03
.0004 – .0016
Z方向 0.03 – 0.08 .0008 – .0031 |
||
| TM4 | 非鉄 / アルミ / プラスチック / 汎用 | 50 – 180 150 – 500 | X方向
0.01-0.03
.0004 – .0016
Z方向 0.03 – 0.08 .0008 – .0031 |
| スタッド加工 | |
|---|---|
|
 |
|
|
|
|
|
|
| TBP-BM | ①1パス加工 ※溝入れ・粗/ 仕上げ加工不要 |
| 他社 | ①粗 ：溝入れ加工 ②仕上げ：後挽き加工 |
従来の後挽き工具は、粗/仕上加工と2工程に分けて加工していた。
NTK-BMブレーカは、1PASSでの一発加工により、サイクルタイム短縮と、 独自ブレーカ採用による抜群の切屑処理性を発揮した。

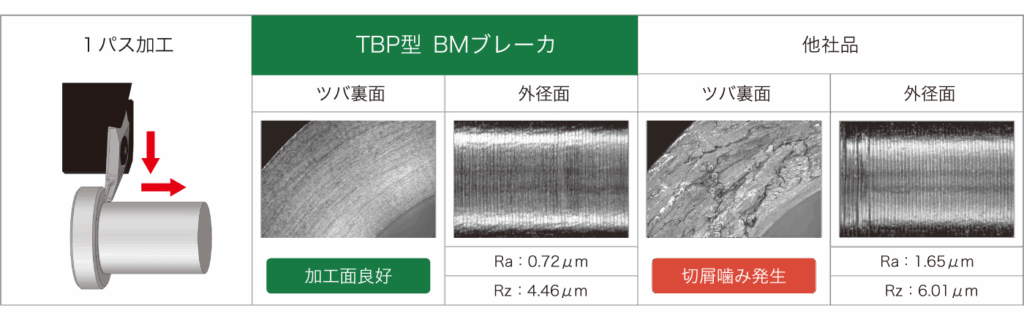

切屑によるツバ裏面荒れを抑制し、高品位な加工面を得ることができた。
