NTK切削工具

The Front Max

前挽き加工用 ｜ CNC自動旋盤向け

最大切込み量 5 mm 0.2 inches の1パス加工を実現
トップ / 前挽き　後挽き / The Front Max

超高切込み1パス加工により大幅な加工時間短縮を実現

加工面を傷つけやすい高切込み/高送りの切屑はもちろん、絡まりやすい低切込み/低送りの切屑まで完全カバー

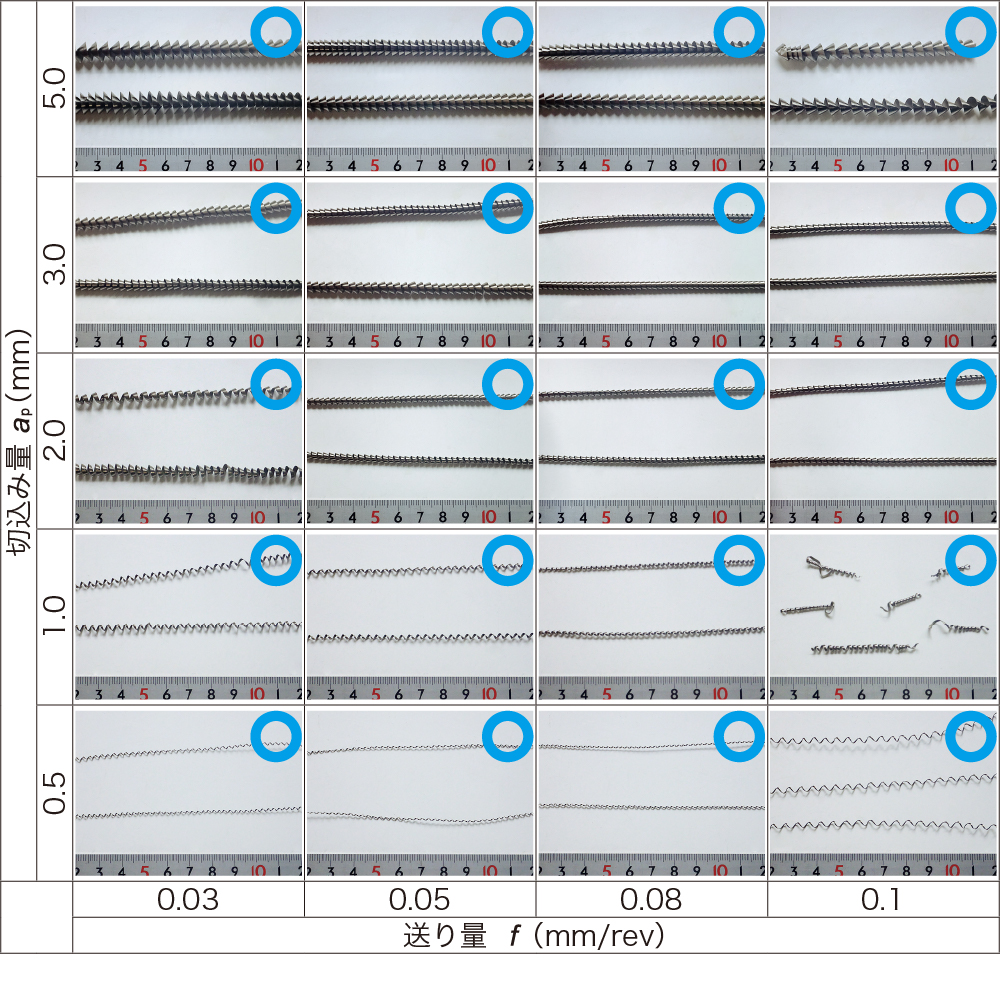

TFX切屑処理範囲
特長
  • 最大切込み量 5.0 mm .197” での加工が可能
  • NTK独自に設計したブレーカにより抜群の切屑処理と良好な加工面を実現
  • 内部給油ホルダを活用することでより安定した加工が可能
適用アプリケーション
CNC自動旋盤 前挽き加工

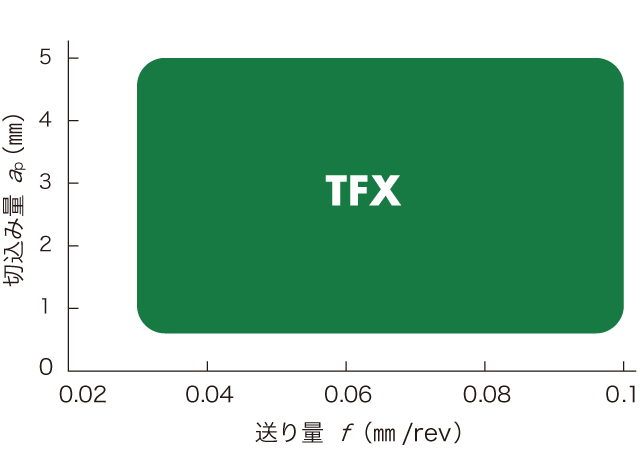

適応領域
切削性能
The Front Max
良好な切屑処理性と高い剛性による安定した加工面
[切削条件]
切込み量 : 5.0mm 被削材 : SUS304  vc=80m/min  f=0.03mm .197 inch  被削材 : 304SS  270 SFM  f=.001 inch WET
他社品 高切込み用ブレーカ
切屑による加工面悪化
[ 切削条件 ]
被削材 : SUS304  vc=80m/min 304SS  270 SFM WET
オイルホール付きホルダもラインナップ
TFXインサートとの組み合わせでさらなる安定加工が可能
①切屑の排出を促すスクイ面給油
②摩耗を抑制する逃げ面給油
ラインナップ​ (インサート)

THE FRONT MAX

THE FRONT MAX with Wiper

ラインナップ​ (ホルダ)

TFT type toolholder

TFT-OH2 type toolholder / coolant through

TFTR-OH3 type toolholder / coolant through

NQ23-TFTR16-OH

- テーブルをスクロールする
被削材分類 被削材 NTK材質
第1推奨		 切削速度vc
(m/min) (SFM) 		切込みap
(mm) (inch) 		送りf
(mm/rev) (IPR)
炭素鋼
合金鋼
(連続)		 DM4 50 – 120 160 – 400 0.5 – 5.0 .020 – .200 0.03 – 0.1 .001 – .004
ステンレス
(連続)		 ST4 50 – 120 160 – 400 0.5 – 5.0 .020 – .200 0.03 – 0.1 .001 – .004
難削材
(連続)		 DM4
チタン合金
(連続)		 DM4 50 – 120 160 – 400 0.5 – 5.0 .020 – .200 0.03 – 0.1 .001 – .004
高硬度材
(連続)		 DM4 50 – 120 160 – 400 0.5 – 5.0 .020 – .200 0.03 – 0.1 .001 – .004
非鉄金属
アルミニウム
プラスチック
汎用
(連続)		 DM4 50 – 120 160 – 400 0.5 – 5.0 .020 – .200 0.03 – 0.1 .001 – .004
※加工条件によっては加工初期で寸法調整が必要な場合があります。
シャフト部品加工
被削材：
SUS304 304SS
切削速度：
80 m/min 270 SFM
送り：
0.03 mm/rev .001 IPR
切込み ：
5.0 mm .197 inch
切削油：
WET
The Front Max
180個/コーナ
他社品
50個/コーナ
ap=5.0 mm .197” の高切込み加工において、The Front Maxは送りを上げて加工することが可能であり、他社品比3倍以上の寿命延長に成功した。
電子部品加工
被削材：
SUS440C
切削速度：
100 m/min 330 SFM
送り：
0.15 mm/rev .006 IPR
切込み ：
4.0 mm .157 inch
切削油：
WET
ST4+The Front Max
160個/コーナ
CCGT09タイプ
(PVDコーテッド超硬)
80個/コーナ
外径加工で取り代が多い為、現行工具は4パスで加工していた。
The Front Maxは1パスで加工。切屑処理性向上を狙い、送り量を下げたにも関わらずパス数の低減で大幅なサイクルタイム短縮と刃具寿命も延長を実現した。
加工事例をもっと見る
