突切り加工用 突切り径 最大φ16対応｜ CNC自動旋盤
CNC自動旋盤 突切り加工
切れ味に優れる研磨ブレーカの刃先にランドを付け刃先強度UP
[ 切削条件 ]
被削材 :
SUS304 ⌀11 mm vc = 80m/min f (x) = 0.03mm/rev
304SS ⌀.433 inch 270 SFM f (x) = .001 IPR
[ 使用工具 ]
インサート：CTP-TH
2.0mm
.079 inch
幅 ホルダ：CTPR12
| 最大突切り径 | ||||||
| コート材質 | 被削材 | 加工方法 | 切削速度 (m/min) 切削速度 (SFM) | 送り (mm/rev) 送り (IPR) | CTPタイプ | CTPAタイプ |
|---|---|---|---|---|---|---|
| ST4 | ステンレス | 突切り加工 | 30 – 150 100 – 500 | 0.02 – 0.07 .0008”/rev | φ12 φ.472” | φ16 φ.630” |
| ベアリング部品 | |
|---|---|
|
 |
|
|
|
|
|
|
| THブレーカ ST4 CTP15FR-TH |
30,000個/コーナ
|
| 他社研磨ブレーカ (PVDコーテッド超硬) |
20,000個/コーナ |

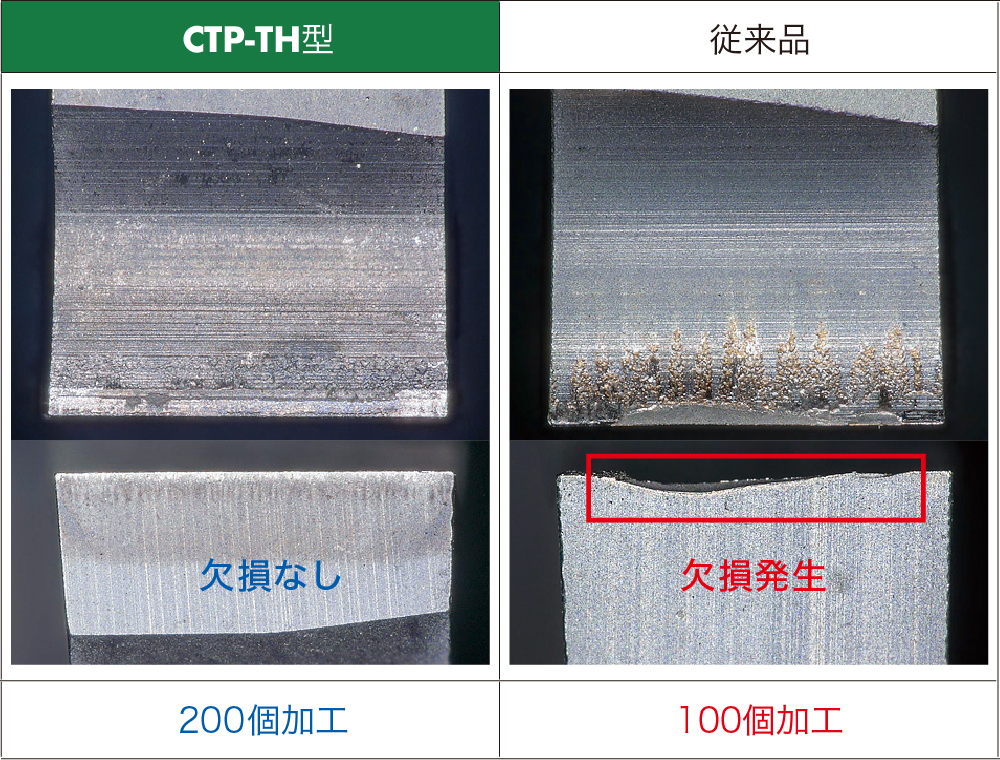

THブレーカは、刃先チッピングを起こすことなく安定した加工を実現した。
ステンレス加工に特化したST4材質との組みあわせで、他社品比 1.5倍の寿命延長が可能になった。
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
