突切り加工用 突切り径 最大 42mm 1.653” 対応｜ CNC自動旋盤/CNC旋盤
CNC自動旋盤 / CNC旋盤 突切り加工

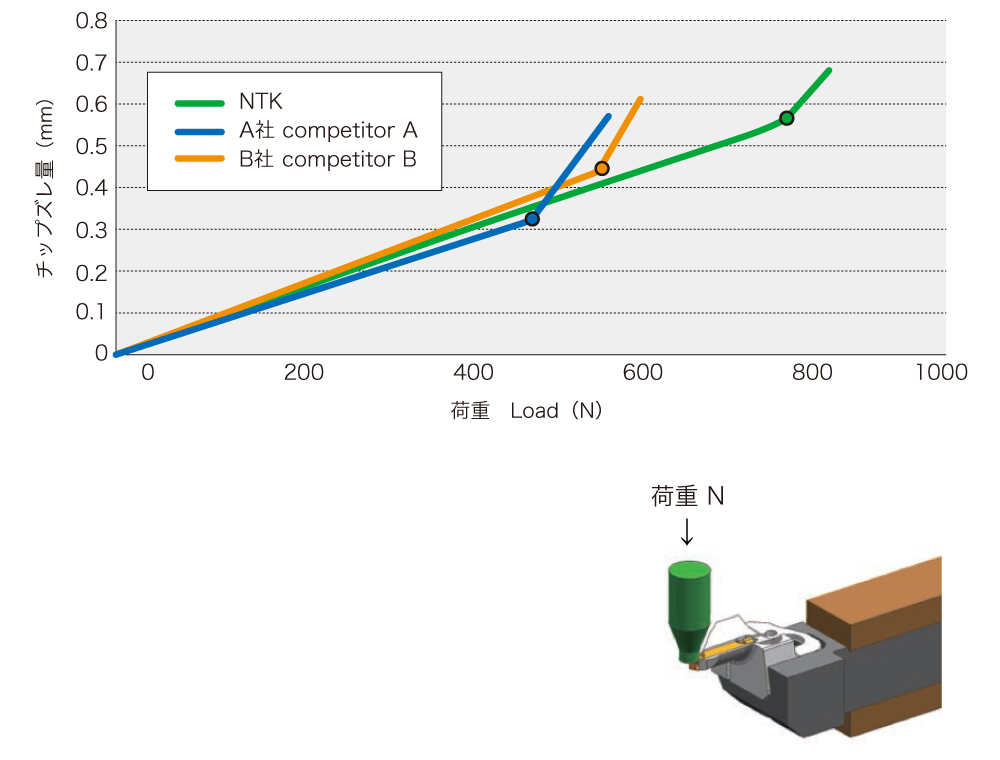

負荷の掛かる突切り加工においてホルダの剛性を上げることで安定した加工を実現
※自社品、他社品の中でも最も高いクランプ剛性（当社調べ）

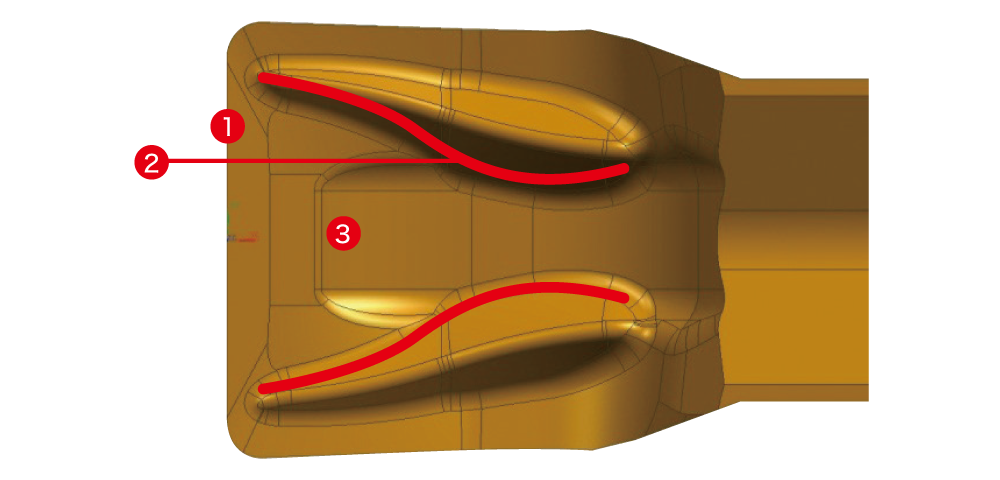

① 前切れ刃を直線状にすることで刃先強度UP！

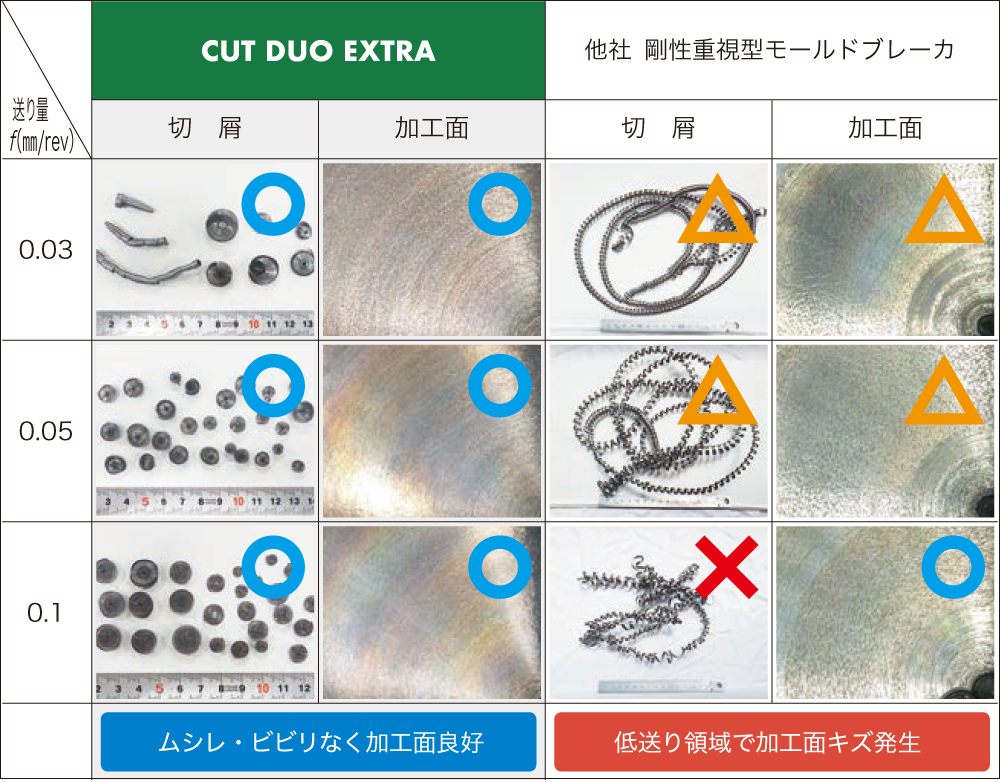

② 両端から強力に折り畳み、連続カールした切屑で、安定した加工を実現！
③ ハイレーキなスクイ角設定で高い切味！
[ 切削条件 ]
被削材：
S45C φ42 vc = 100m/min
1045 φ1.653” 330 SFM
WET
[ 使用工具 ]
インサート：DM4 GWPFM300N02-GT
ホルダー：CTDWPR2020K-3D42
| コート材質 | 被削材 | 加工方法 | 突切り幅 (mm) 突切り幅 (inch) | 切削速度 (m/min) 切削速度 (SFM) | 送り (mm/rev) 送り (IPR) | 最大突切り径 φ |
|---|---|---|---|---|---|---|
| DM4 | 難削材 / チタン合金 / 耐熱合金 | 突切り加工 | 3.0 .118 | 50 – 130 100 – 300 | 0.03 – 0.2 .0012 – .005 | φ42 φ1.653” |
| 油圧部品 突切り加工 | |
|---|---|
|
 |
|
|
|
|
|
|
| CUT DUO EXTRA |
700個/コーナ
|
| 他社品 |
350個/コーナ
|
他社品1コーナ仕様に対し、NTK CUT DUO EXTRAは2コーナ仕様となり、更に切屑処理に優れ2.0倍の寿命延長を達成し、大幅なコストダウンを実現。
