溝入れ加工用｜ CNC自動旋盤 / CNC旋盤向け
CNC自動旋盤 CNC旋盤
溝入れ / 横挽き加工

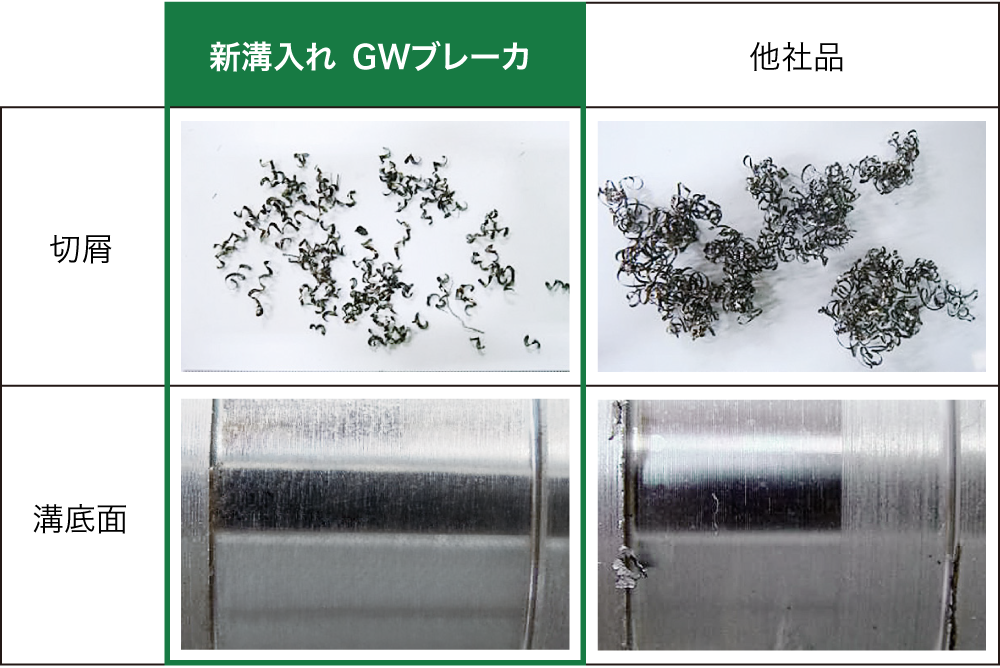

[ 切削条件 ]
被削材 : SCM415 溝幅
5.0mm vc=150m/min f=0.1mm/rev ap=7.0mm
.0197 inch 500 SFM .004 IPR .275DOC
インチング無し WET
[ 使用工具 ]
インサート ：DM4 GWPG500N04F-GW
ホルダ：GTWPG2525M-5F10

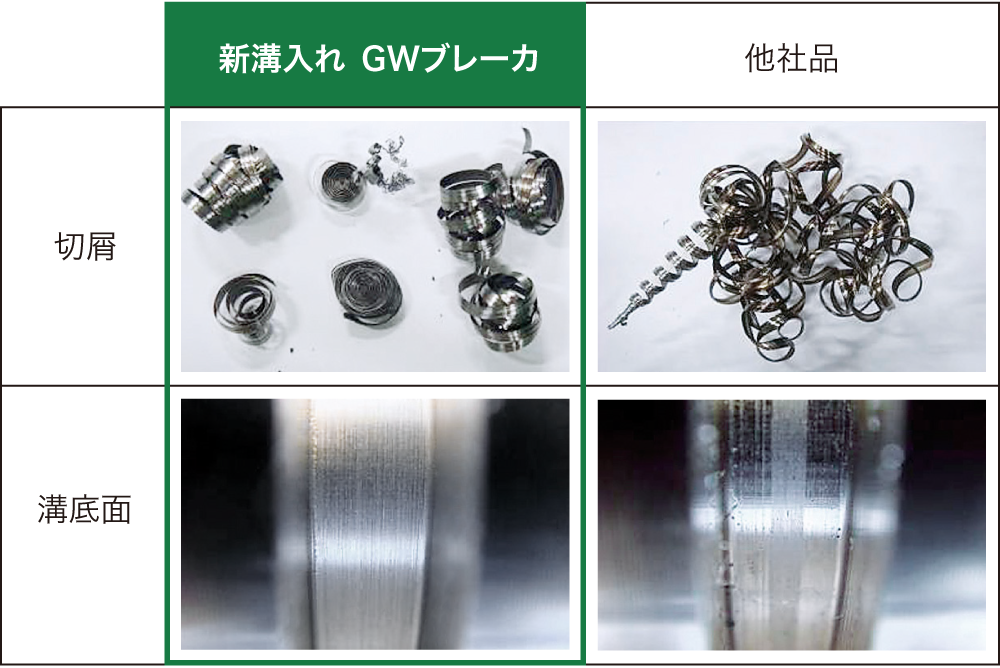

[ 切削条件 ]
被削材 : SCM415 溝幅
5.0mm vc=150m/min f=0.1mm/rev ap=1.0mm
.0197 inch 500 SFM .004 IPR .039DOC
インチング無し WET
[ 使用工具 ]
インサート ：DM4 GWPG500N04F-GW
ホルダ：GTWPG2525M-5F10
GW ブレーカ
切れ味と切屑処理性を両立した万能ブレーカ
横挽き加工にも対応する多機能型
GVブレーカ
ハイレーキ仕様で切れ味に特化したブレーカ
低抵抗が求められる加工に最適

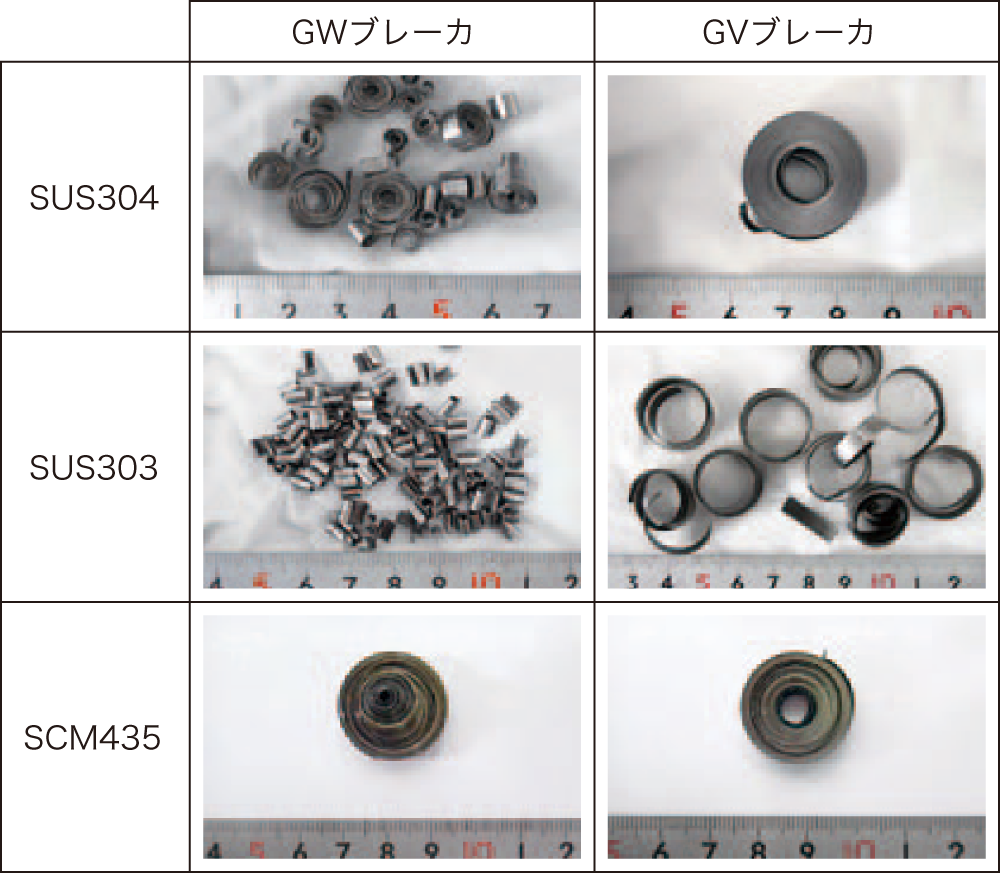

切屑状態（溝入れ加工）
[ 切削条件 ]
溝幅 : 5mm Vc=80m/min f=0.08mm/rev
溝幅 : .197 inch 270 SFM f=.003 IPR
WET

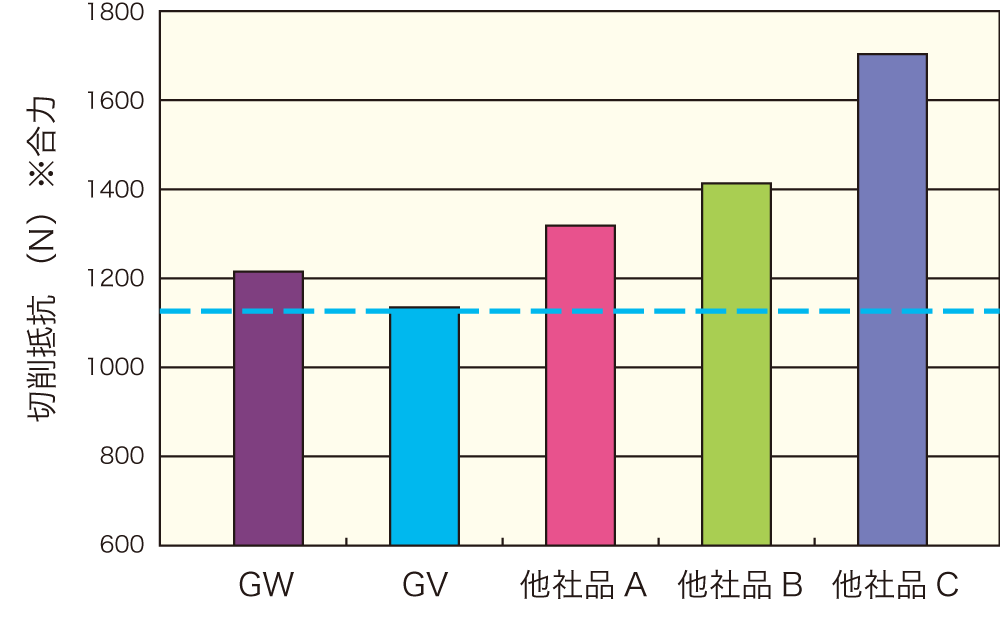

切削抵抗（溝入れ加工）
| コート材質 | 被削材 | 加工方法 | 切削速度 (m/min) 切削速度 (SFM) | 溝幅 (mm) 溝幅 (inch) | 溝加工送り (mm/rev) 溝加工送り (IPR) |
横挽き加工送り (mm/rev)
横挽き加工送り (IPR)
※ GWブレーカのみ |
|---|---|---|---|---|---|---|
| DM4 | 難削材 / チタン合金 / 合金鋼 / 炭素鋼 / 高硬度材 / 汎用 / 耐熱合金 | 溝入れ加工 | 30 – 180 75 – 600 | 3.0 – 4.0 .118 – .157 | 0.05 – 0.12 .002 – .006 | 0.03 – 0.10 .001 – .004 |
| 4.0 – 5.0 .157 – .197 | 0.08 – 0.15 .004 – .008 | 0.03 – 0.13 .006 – .012 | ||||
| 5.0 – 6.0 .197 – .236 | 0.12 – 0.16 .006 – .012 | 0.03 – 0.13 – |
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
