圧延ロール加工用セラミック、CBN工具

圧延ロール加工用工具｜セラミック、CBNインサート

超硬工具よりも高速加工・長寿命加工・良好な面粗さを実現

トップ / ミルロール / 圧延ロール加工用セラミック、CBN工具

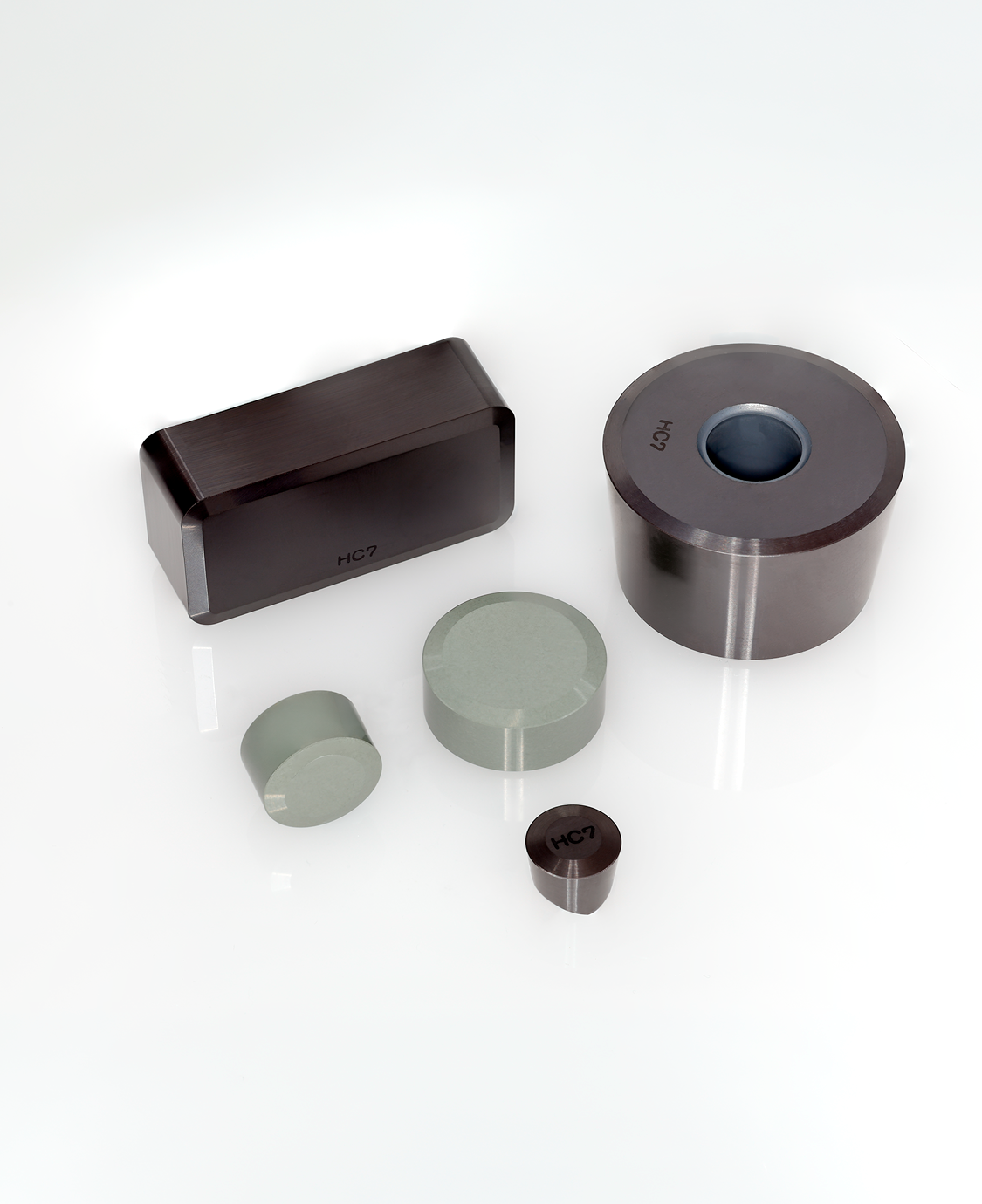

セラミック工具の特性を活かし、高能率なロール加工が可能

ロール材質、加工用途に合わせた各種セラミック材質、CBN材質をラインナップ。
ロール加工に最適なチップ刃先処理を設定し、安定加工をサポート

セラミック工具のメリット

CBN工具のメリット

圧延ロール材　旋削加工

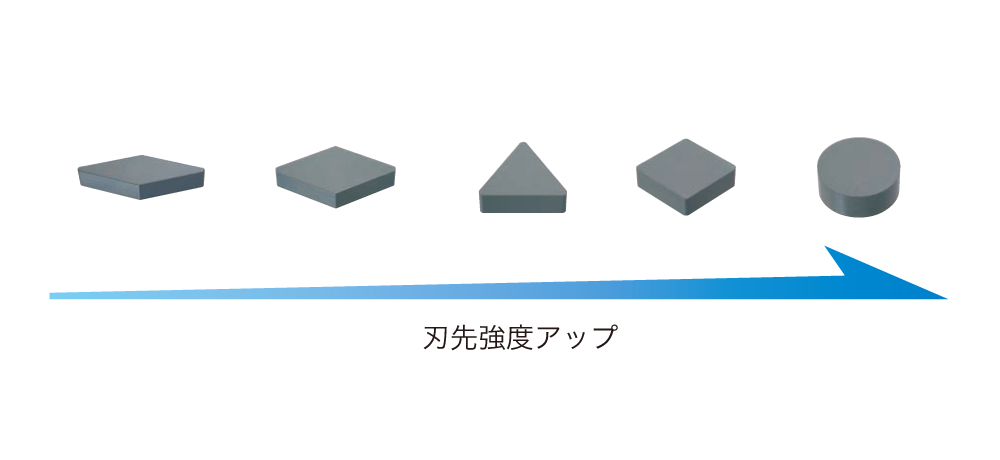

① チップ形状の違い

チップのコーナRが大きい程、チップの刃先の強度は高くなり、寿命も長くなります。
但し、コーナRが大きくなると、切削抵抗も高くなる事にはご注意ください。

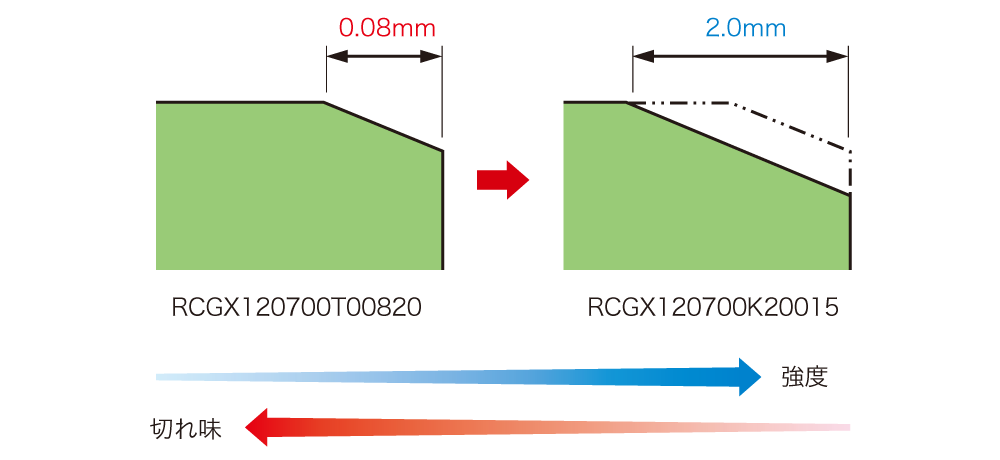

② 刃先処理の違い

刃先処理を大きくすることで、チップ欠損が抑制できます。
粗加工時の加工安定性が向上します。

③ オーバーハング量の最小化

オーバーハング量を最小化けすることで、ビビリやチップの欠損を抑制できます。
加工安定性が向上します。

オリジナル形状チップ、ホルダ等特殊品にも対応します。

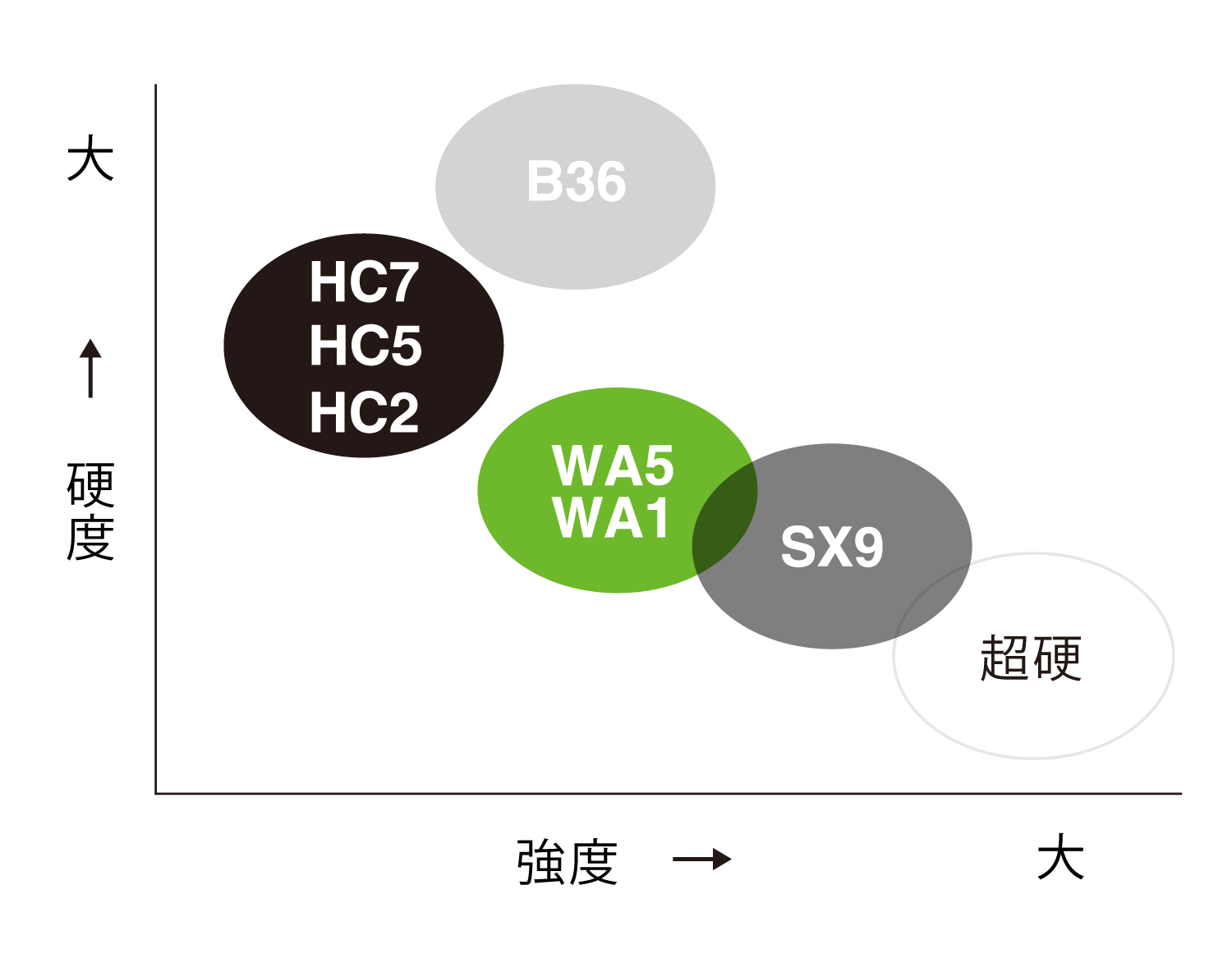

工具材種の選定

- テーブルをスクロールする

ロール材質	切削油	加工用途	NTK材質第1推奨	切削速度v_c (m/min) (SFM)	切込みa_p (mm) (inch)	送りf (mm/rev) (IPR)
ハイスロール	DRY	粗～中仕上げ加工	ウィスカセラミック WA1/WA5	~ 40 ~ 130	* チップ直径の5-15% (目安)	0.3 – 0.5 .012 – .020
ハイスロール	DRY	仕上げ加工	CBN B22/B36	~ 40 ~ 130		0.3 – 0.5 .012 – .020
高硬度スチールロール	DRY	中仕上げ～仕上げ加工	アルミナセラミック HC2/HC7	80 – 200 260 – 660		0.5 – 0.8 .020 – .030
高硬度スチールロール	DRY	仕上げ加工	CBN B22/B36	80 – 200 260 – 660		0.5 – 0.8 .020 – .030
鋳鉄ロールチルド鋳鉄	DRY	中仕上げ～仕上げ加工	アルミナセラミック HC2/HC7	40 – 80 130 – 260		0.3 – 0.5 .012 – .020
鋳鉄ロールチルド鋳鉄	DRY	仕上げ加工	CBN B22/B36	40 – 80 130 – 260		0.3 – 0.5 .012 – .020
鋳鉄ロールダクタイルグレンアダマイト特殊鋳鉄	DRY	粗～中仕上げ加工	窒化珪素系セラミック SX9	40 – 120 130 – 400		0.5 – 0.8 .020 – .030
鋳鉄ロールダクタイルグレンアダマイト特殊鋳鉄	DRY	仕上げ加工	CBN B22/B36	40 – 120 130 – 400		0.5 – 0.8 .020 – .030
超硬ロール	DRY	粗～中仕上げ加工	ウィスカセラミック WA1/WA5	~ 40 ~ 130		0.3 – 0.5 .012 – .020
超硬ロール	DRY	仕上げ加工	CBN B22/B36	~ 40 ~ 130		0.3 – 0.5 .012 – .020

加工事例

HC7は他社黒セラミックに対して2倍の寿命を実現した。

WA1は他社黒セラミックに対して2倍の寿命を実現した。
顧客の声：他社黒セラ品以外、今まで試したことなかったが、体感で現行品との違いを実感した。
