アルミ部品加工用フライス工具｜ PCDインサート
アルミ部品 フライス加工

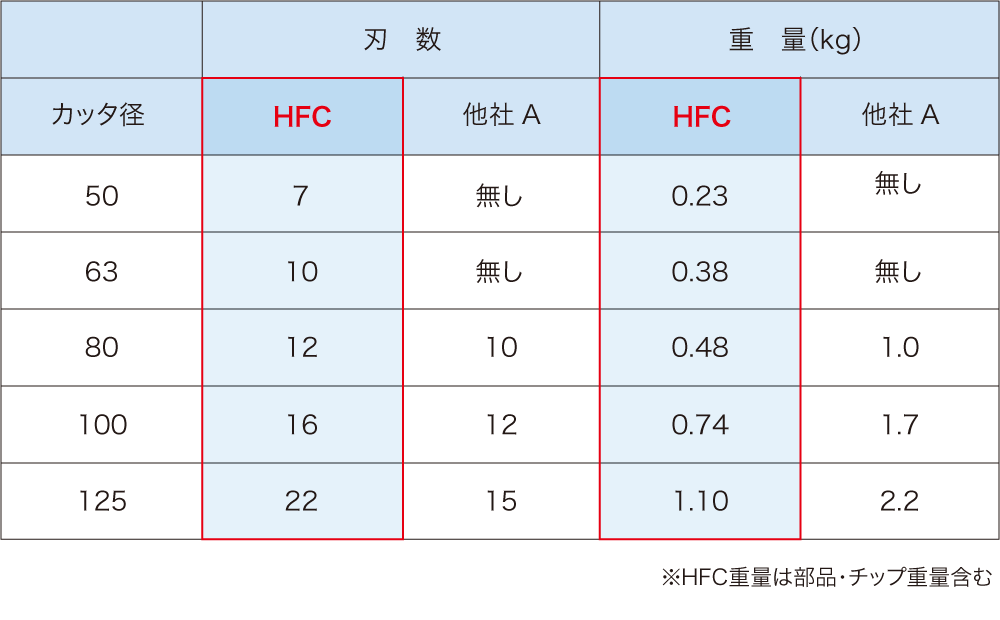

他社Aに対し重量約50％ダウン。
125mm
4.921”
のカッタ＋ BT30のアーバー※で総重量
2kg
4.4 lbs
以下が可能！
コンパクトマシンでも
125mm
4.921”
のカッタを搭載可能！！
※アーバーはBT30-FMNA25.4-40（
0.7kg
1.54 lbs
）を使用時

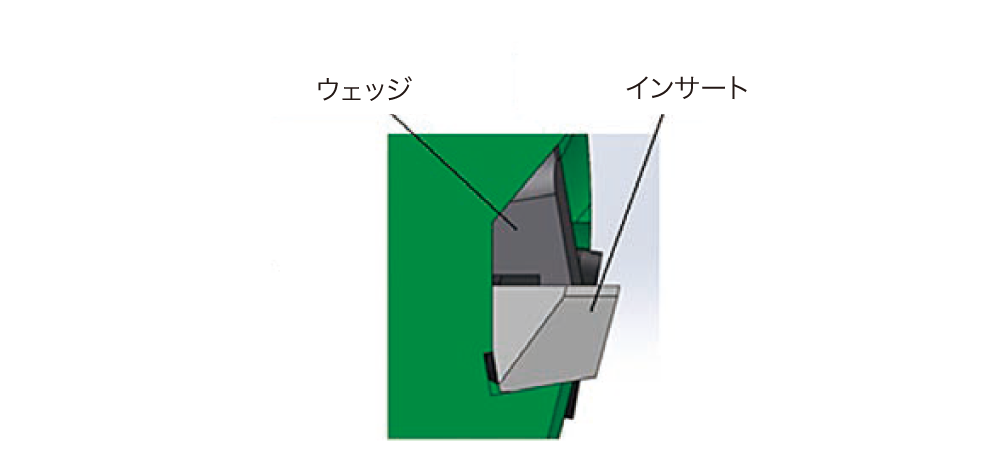

遠心力によるチップの飛び出しは、HFCではチップ形状を「くさび形」にしてウエッジで固定するため、物理的に飛出しを防止する構造になっています。

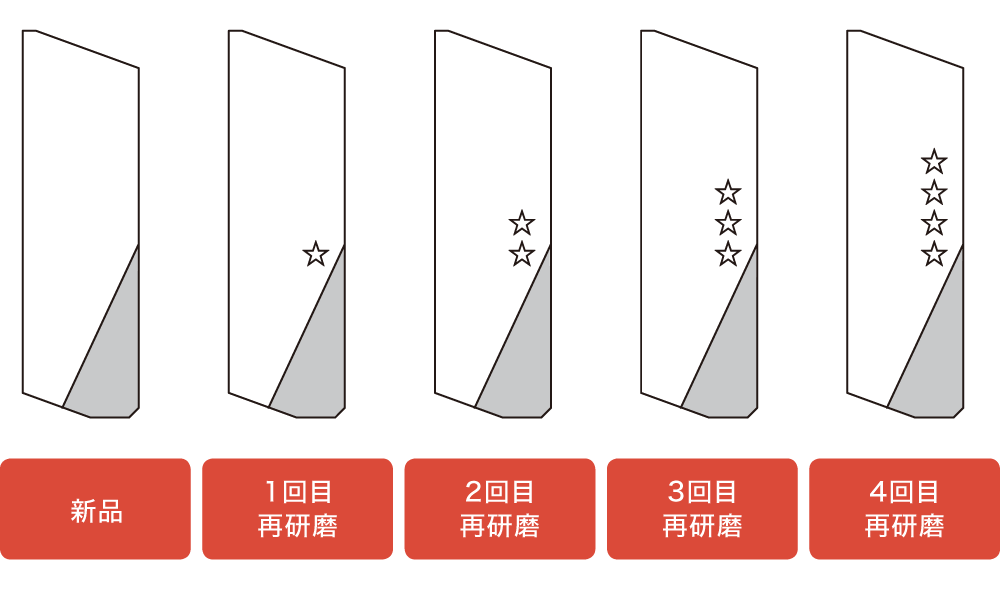

※再研磨回数は、刃先損傷状態によって異なります。
内容
1．アキシャル調整ネジを緩める
2．チップの取付（仮締め）
3．刃先の掃除

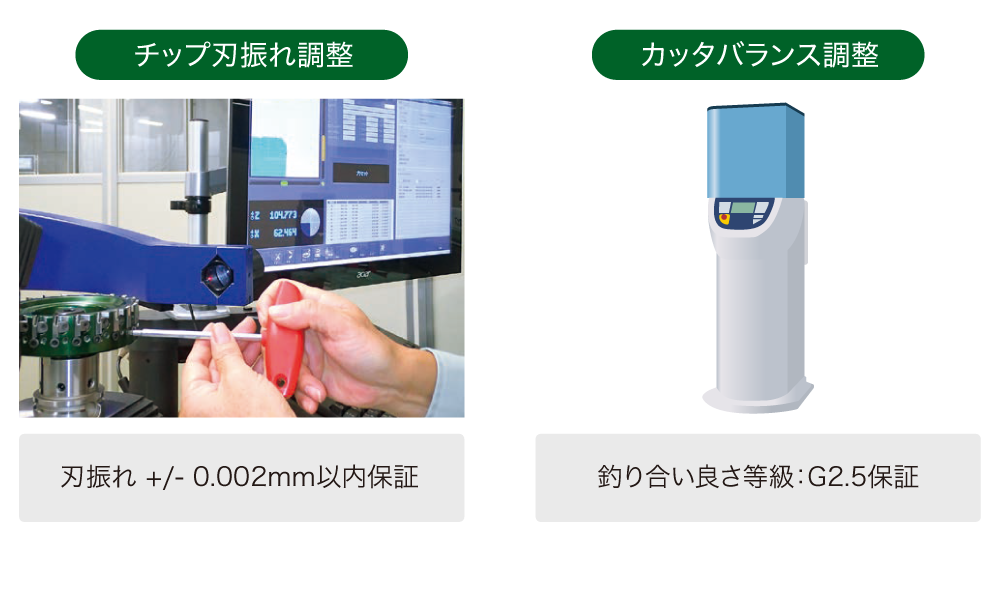

4．刃ブレ調整（粗）
5．チップの取付（本締め）
6．刃ブレ調整（仕上げ）
| ●第1推奨 〇第2推奨 |
||||||
| 材質 | 被削材 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(inch) | DRY | WET |
|---|---|---|---|---|---|---|
| PD1 | アルミ合金（SI≦13） | 900 – 3000 – 5000 3000 – 10000 – 17000 | 0.05 – 0.12 – 0.20 .0020 – .0047 – .0079 | ~ 6.35 ~ .25 | 〇 | ● |
| PD1 | アルミ合金（Si≧13） | 300 – 600 – 900 1000 – 2000 – 3000 | 0.05 – 0.12 – 0.20 .0020 – .0047 – .0079 | ~ 6.35 ~ .25 | 〇 | ● |
| トランスミッションケース ( φ63 φ2.48” , 10枚刃, WET) | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| HFC |
10,000 mm/min
400 IPM
|
| 他社PCDカッタ |
7,920 mm/min
310 IPM
|
HFCは他社品PCDカッタに比べ、1.3倍の加工能率向上を実現した。
