ねじ切り加工用｜ CNC自動旋盤
CNC自動旋盤 ねじ切り加工

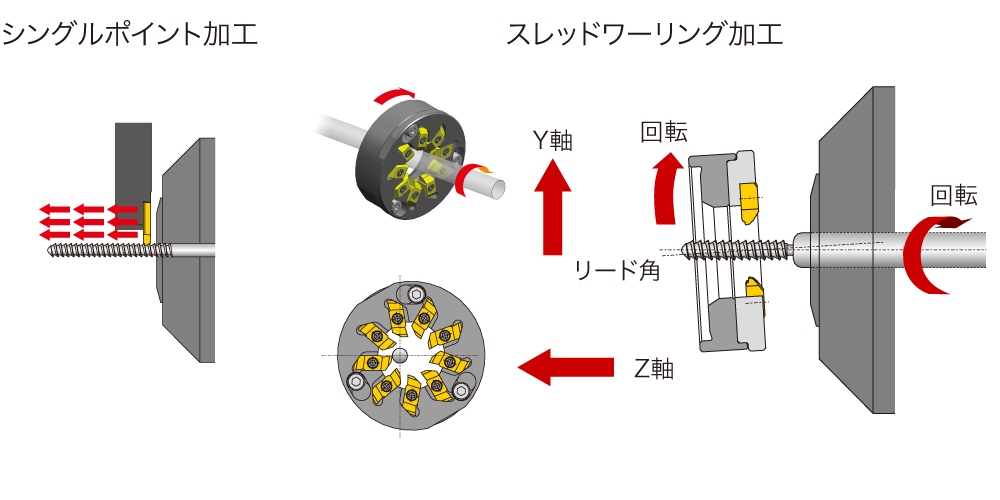

スレッドワーリング加工は、リード角の分ワーリングヘッドを傾け、カッタを高速で回転させながら、ワーク（C軸）を低速で回転させ、 ピッチ（Z軸）を送ります。
インサートにはサラエ刃がついており、ねじ形状の１パス加工が可能になります。

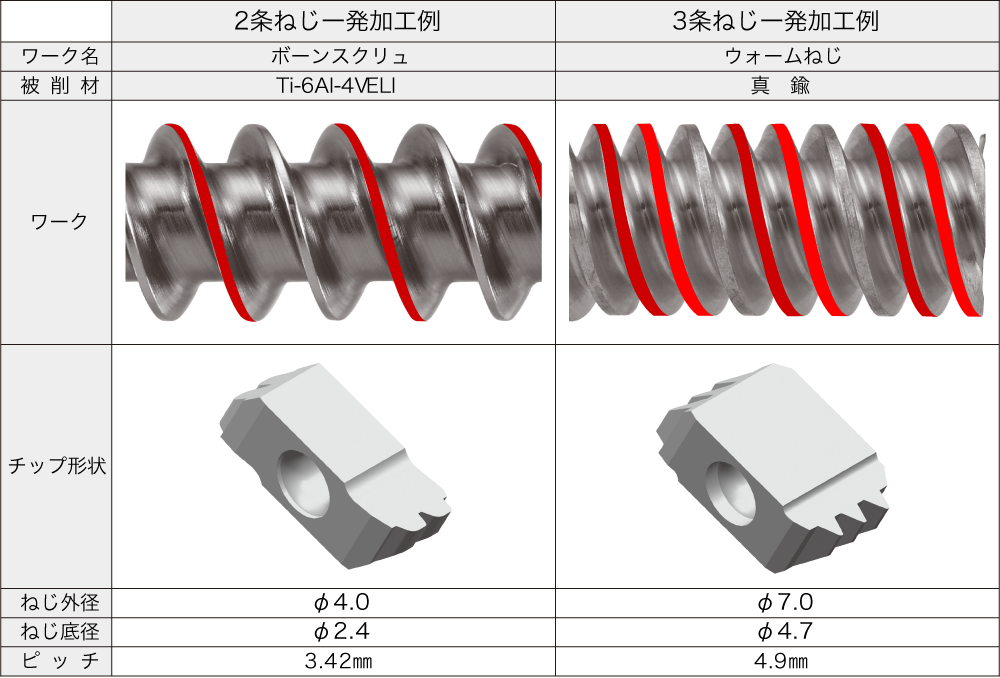

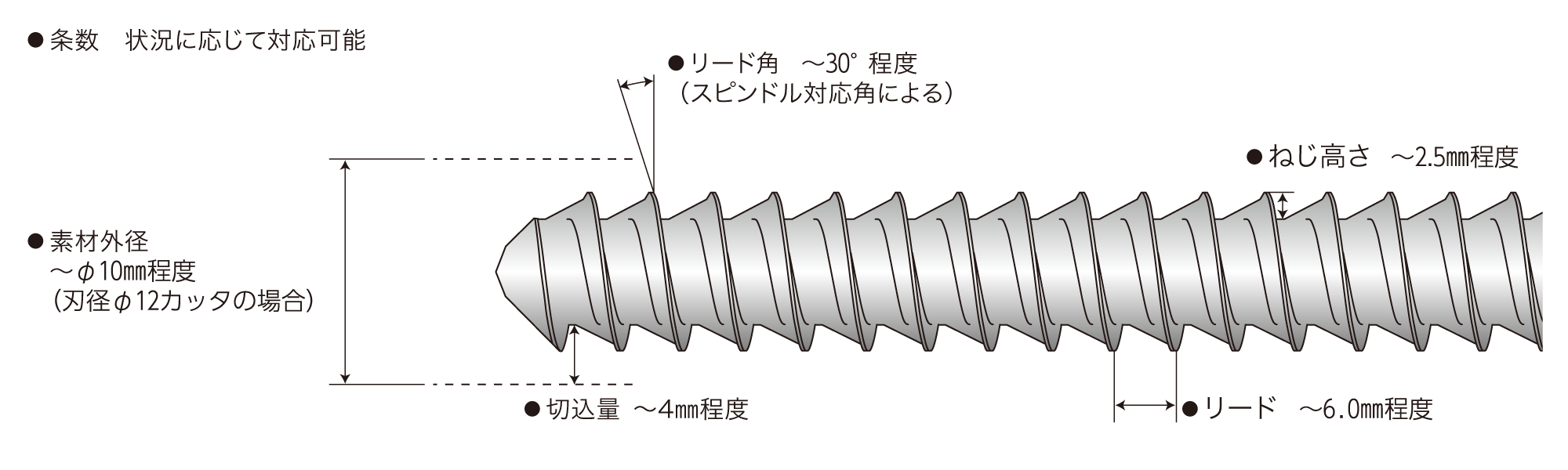

多条ねじ一発加工の際は「機械仕様」「スピンドル仕様」「インサート仕様」「ツーリング仕様」等に制限がありますので、ご相談承ります。
| カッタ回転数 | ワーク回転数 | 切削送り |
|---|---|---|
| 1,000～4,000 min-1 | 10 – 30 min-1 | ねじリードと同一 |
| ワーク径 | 被削材 |
|---|---|
| 内径 φ12mm φ.472inch | 純チタン、チタン合金、SUS316等 |
| ウォームねじ加工 | ||
|---|---|---|
| 被削材： | 真鍮 | |
| 素材径： φ7 φ.276” | ねじ外径： φ6 φ.236” | ねじ底径： φ4 φ.157” |
| 条数：2 | リード角：10.1 | ねじれ方向：左 |
| 主軸回転数： | 30min-1 | |
| カッタ回転数： | 3,200min-1 | |
| リード=送り： | 2.8mm/rev .110 IPR | |
| NTK スレッドワーリング 9 枚刃 |
25秒
|
|
| シングルポイント |
50秒
|
|
シングルポイント加工からスレッドワーリング加工に変更することで、 ねじ部の加工時間が大幅に短縮され、トータルサイクルタイムを半減。
| ピン加工 | ||
|---|---|---|
| 被削材： | ハステロイ | |
| 素材径： φ3 φ.118” | ねじ外径： φ1.5 φ.059” | ねじ底径： φ1.1 φ.043” |
| 条数：1 | リード角：4.3 | ねじれ方向：右 |
| 主軸回転数： | 20min-1 | |
| カッタ回転数： | 2,250min-1 | |
| リード=送り： | 0.3mm/rev .012 IPR | |
| NTK スレッドワーリング 9 枚刃 |
600本/コーナ
|
|
| シングルポイント | 100本/コーナ | |
シングルポイント加工からスレッドワーリング加工に変更することで、 難削材であるハステロイ加工で大幅な寿命向上を実現。
| ボーンスクリュ加工 | ||
|---|---|---|
| 被削材： | SUS316 | |
| 素材径： φ8 φ.314” | ねじ外径： φ3.45 φ.135” | ねじ底径： φ2.67 φ.105” |
| 条数：2 | リード角：7.5 | ねじれ方向：右 |
| 主軸回転数： | 23min-1 | |
| カッタ回転数： | 2,000min-1 | |
| ピッチ=送り： | 1.24mm/rev .048 IPR | |
| NTK スレッドワーリング 9 枚刃 |
2,600本/コーナ
|
|
| 他社スレッドワーリング 6枚刃 |
1,000本/コーナ
|
|
NTKスレッドワーリングは他社スレッドワーリングに対し、 2.6倍の寿命を達成。
| ボーンスクリュ加工 | ||
|---|---|---|
| 被削材： | SUS316 | |
| 素材径： φ6.35 φ.250” | ねじ外径： φ3.23 φ.127” | ねじ底径： φ2.2 φ.086” |
| 条数：1 | リード角：8.5 | ねじれ方向：右 |
| 主軸回転数： | 15min-1 | |
| カッタ回転数： | 2,250min-1 | |
| ピッチ=送り： | 1.27mm/rev .005 IPR | |
| NTK スレッドワーリング 9 枚刃 |
1,200本/コーナ
|
|
| 他社スレッドワーリング 12枚刃 |
1,000本/コーナ
|
|
| 他社スレッドワーリング 3枚刃 | 400本/コーナ | |
NTKスレッドワーリングは他社スレッドワーリングに対し、 1.2倍～3倍の寿命を達成。
