NTK切削工具

HPC 系列

用于精加工铝合金的铣刀 PCD 刀片

铝的高速铣削
首页 / 有色金属材料加工 / HPC 系列

尺寸范围广泛，从 ⌀20 wpml_attr_2='to' wpml_attr_3='⌀100' wpml_enc_attr_4='bW0iIA==' /></div> ⌀.787” to ⌀3.937

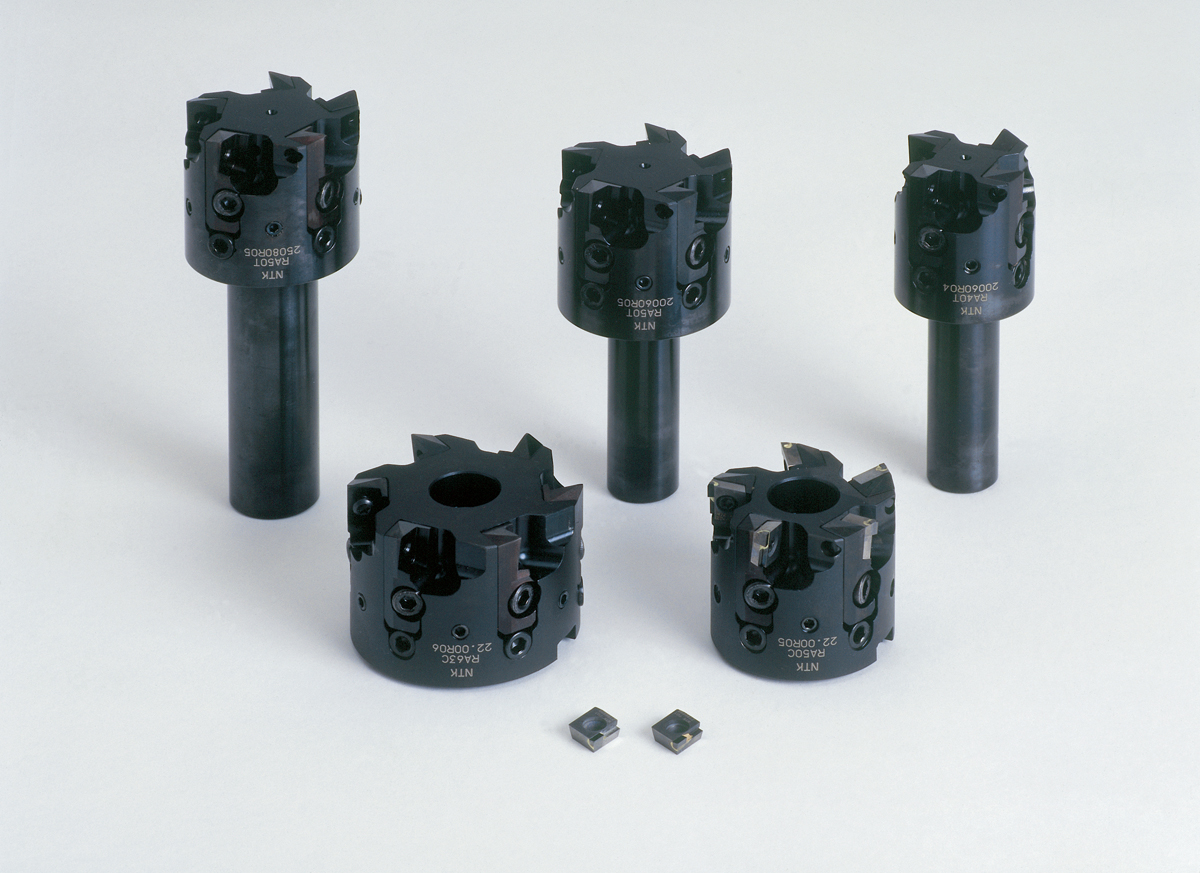

固定式/可调式
  • 上图：柄型
  • 下图 ：外壳类型

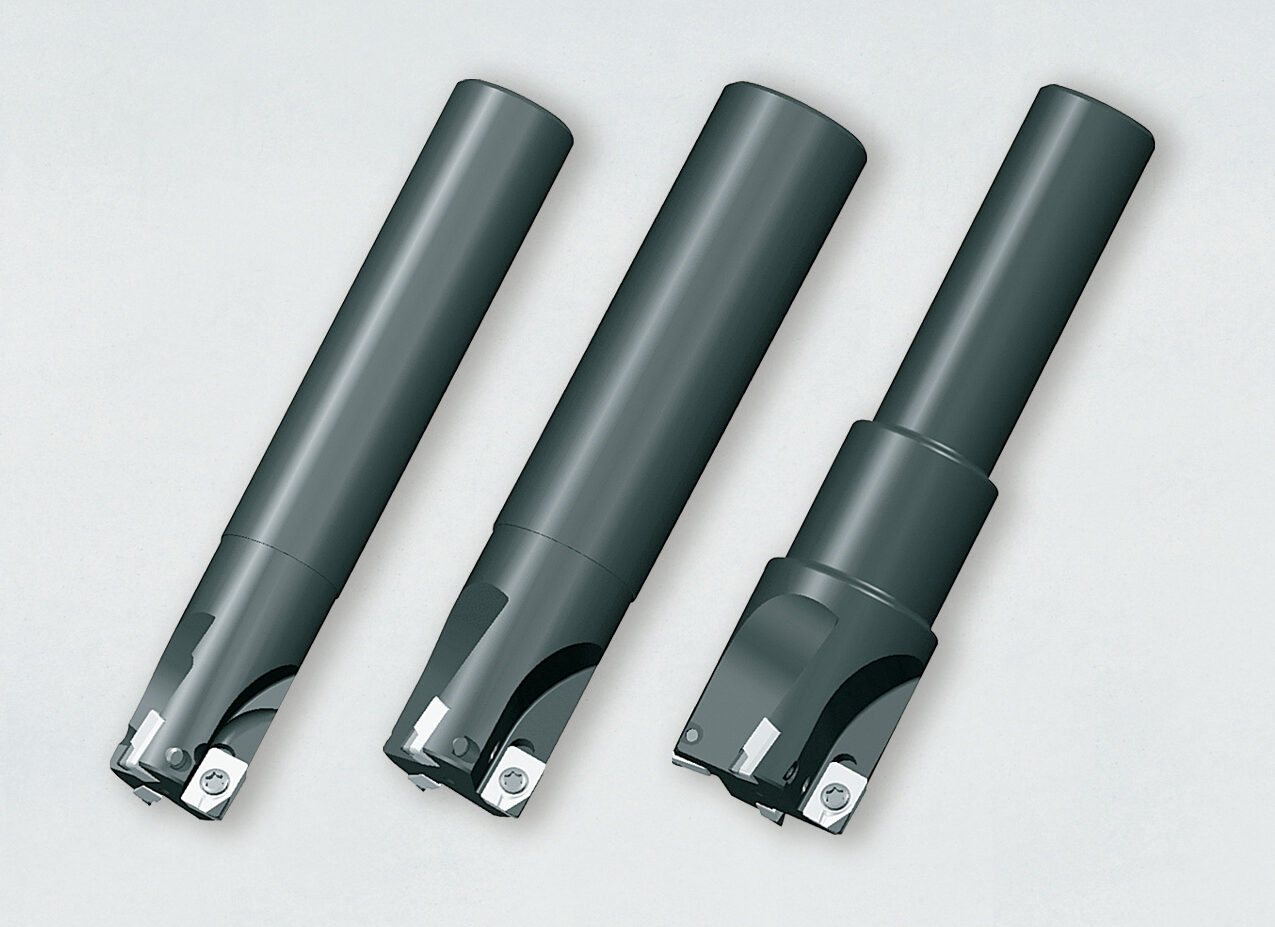

  • 小直径型

特点

  • 尺寸范围广 HPC 系列的直径范围为 φ20 – φ100 φ.787” – φ3.937”
  • 卓越的刚性 (HPC) HPC 机身材料为钢，实现了卓越的可靠性
产品视频
切割摇臂轴支架
材料 ：
ADC12 铝
表面
粗糙度
标准 ：
12.5S
表面
粗糙度 ：
1.5S
切割
规格 ：
φ 32 1.25” ×4 切削刃 (PD1)
φ 32 1.25” ×2 切削刃 (竞争对手的 PCD)
切割速度 ：
800 m/min 2,600 SFM (PD1) (竞争对手的 PCD)
600 m/min 2,000 SFM
革命 ：
8,000 min-1 (PD1)
6,000 min-1 (竞争对手的 PCD)
进料 ：
0.05 mm/t .002 ipt (PD1) （竞争对手的 PCD）
0.025 mm/t .001 ipt
工作台进料速度 ：
1,600 mm/min 63 ipm (PD1) （竞争对手的 PCD）
300 mm/min 12 ipm
DOC ：
MAX 1.0 mm .040 inch
冷却液 ：
湿式（通过冷却液）
PD1
15,000 件/角（进行中）
竞争对手的 PCD
8000 件/角

这台切割机将总循环时间缩短了 3 分钟。

切割底座
材料 ：
A7000
表面
粗糙度
标准 ：
12.5S
表面
粗糙度 ：
6S
切割
规格 ：
φ 30 1.2” ×4 切削刃 (PD1)
φ 50 2” ×4 切削刃 (竞争者的 PCD)
φ 32 1.25” ×3 切削刃 (竞争者的 PCD)
切割速度 ：
750 m/min 2,400 SFM (PD1)
785 m/min 2,500 SFM (竞争者的 PCD φ 50 2” ×4)
700 m/min 2,300 SFM (竞争者的 PCD φ 32 1.25” ×3)
革命 ：
8,000 min-1 (PD1)
5,000 min-1 (竞争者的 PCD φ 50 2” ×4)
7,000 min-1 (竞争者的 PCD φ 32 1.25” ×3)
饲料 ：
0.1 mm/t .004 ipt
工作台进料速度 ：
3,200 mm/min 126 ipm (PD1)
2,000 mm/min 79 ipm (竞争者的 PCD φ 50 2” ×4)
2,100 mm/min 83 ipm (竞争者的 PCD φ 32 1.25” ×3)
DOC ：
ap＝3,d＝3,d＝1.5
3 PASS (PD1)
d＝0.4<br.
1 PASS (Competitor’s PCD φ 50 2” ×4)
d＝3,d＝3,d＝1.5
3 PASS (Competitor’s PCD φ 32 1.25” ×3)
冷却液 ：
湿式（外部冷却液）
PD1
24,000 件/角（进行中）
竞争者的 PCD φ 50 2” ×4
10000 件/角
竞争对手的 PCD φ 32 1.25” ×3
2500 件/角


由于性能良好，目前的 φ 32 1.25” 和 φ 50 2” 已统一为 φ 30 1.2” 。

切割轨道框架（用于双轮车）
材料 ：
W2K
机器 ：
小型 M/C (BT30)
切割
规格 ：
φ 40 1.6” ×4 切削刃（PD1）
φ 40 1.6” ×3 切削刃（竞争对手的 PCD）
钢机身
切割速度 ：
753 m/min 2,500 SFM (PD1) （竞争对手的 PCD）
314 m/min 1030 SFM
革命 ：
6,000 min-1 (PD1)
2,500 min-1 (竞争对手的 PCD)
进料 ：
0.05 mm/t .002 ipt (PD1) （竞争对手的 PCD）
0.08 mm/t .003 ipt
工作台进料速度 ：
1,200 mm/min 47 ipm (PD1) （竞争对手的 PCD）
600 mm/min 24 ipm
DOC ：
2～4 mm .08～.16 inch (多重切割)
冷却液 ：
湿
PD1
30,000 件/角
竞争对手的 PCD
10～20 件/角

这种切割机大大提高了使用寿命和效率。

在执行以下步骤之前，请务必清洁所有插袋：

  • 步骤 1：防止插入件崩裂的措施
    在千分表测头的末端贴上一块胶带（最好是粘性低的胶带）。
  • 步骤 2：安装插件
    用于 HPC：首先将滤芯安装到机身上，然后用 3 N・m 的螺钉拧紧每个插件。
    【注意：如果先将插件安装到滤芯中，则无法将滤芯安装到机身上。
  • 步骤 3：临时拧紧（使用扭矩扳手）
    先拧紧固定螺钉 (1)，扭矩为 4 N・m。
  • 步骤 4：设置
    一边观察千分表上的读数，一边旋转固定螺钉 (2)，使切削刃最高的刀片升起 +0.03 mm +.0012” 。然后，以该位置为基准，设置所有其他刀片的切削刃，使其跳动不超过 +/- 5 microns .0002 inches ( 10 microns .0004 inches 量程)。
  • 步骤 5
    从千分表上取下探针。
  • 步骤 6：拧紧固定螺钉（使用扭矩扳手）
    对于 HPC，以 8 牛米的扭矩    拧紧固定螺钉 (1)。

补充说明

  • 即使在拧紧固定螺钉后，切削刃的跳动也应保持在大约 +/- 10 microns .0004 inches 的范围内（ 20 microns .0008 inches ）。
  • 在上述情况下，NTK标准刀片（部分刀片除外，详见下文说明）和重新研磨的NTK刀片不会影响刀具寿命和表面光洁度。
HPC 固定式

无需预设

无需进行尖端调整！
(唯一的要求是用夹紧螺栓夹紧和松开刀片）

【注释

轴向固定螺钉和平衡调节螺钉的孔由特殊材料填充，因此无法插入螺丝刀和六角扳手。
特殊材料的颜色与产品本体的颜色不同。
