NTK Schneidwerkzeuge

DS-ACH Halterserie

Für Frontdreharbeiten ｜ Schweizer CNC-Drehmaschinen

Entwickelt, um die Höhe der Schneidkante bei Maschinen ohne Y2-Achse einfach einzustellen

Startseite / Vorne & Hinten Wenden / DS-ACH Halterserie

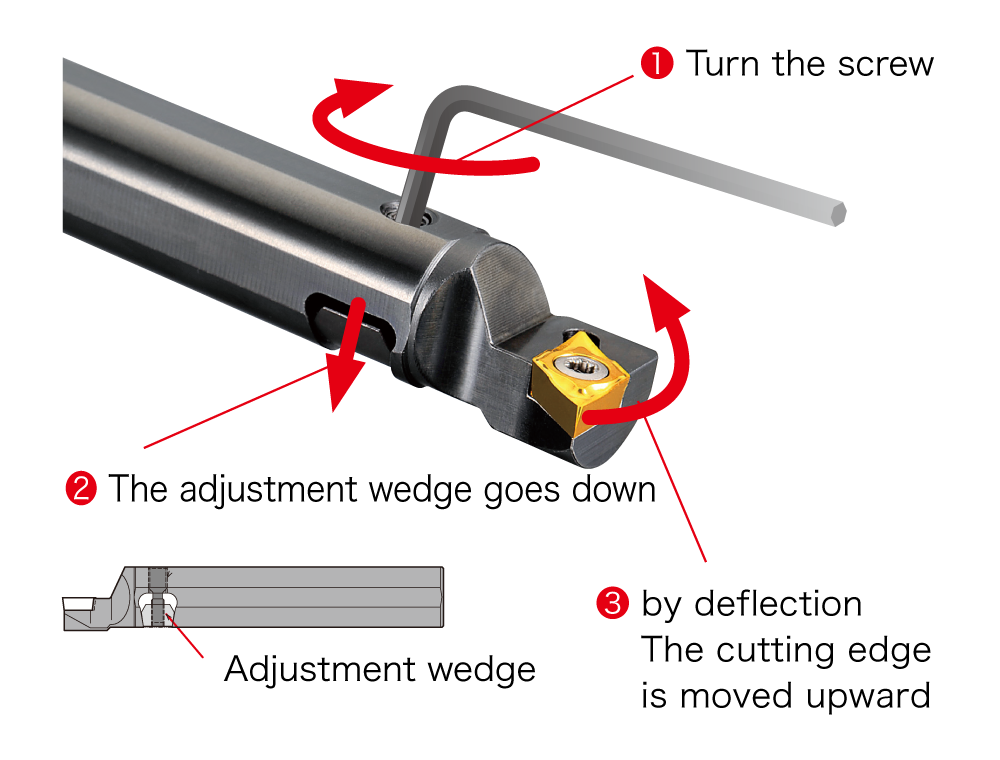

Der Keilmechanismus stellt die Höhe der Mittellinie der Schneide durch Drehen einer Stellschraube mit einem Schraubenschlüssel ein

Eliminiert den zeitraubenden Prozess der Schneidenausrichtung

Eigenschaften

Bereich der Mittellinieneinstellung: 0 – 0.2 mm 0 – .008”
Die Höheneinstellung der Schneide erfolgt durch Drehen einer Schraube und Biegen der Spitze des Halters mit einem Keilmechanismus.
Das patentierte Design des Halters verbessert die Steifigkeit im Vergleich zu herkömmlichen Haltern, um Vibrationen zu vermeiden.

Anwendung von Werkzeugen

Für Frontwendevorgänge

Internal coolant type available

Capable of using Inverted toolholder

Produkt-Video

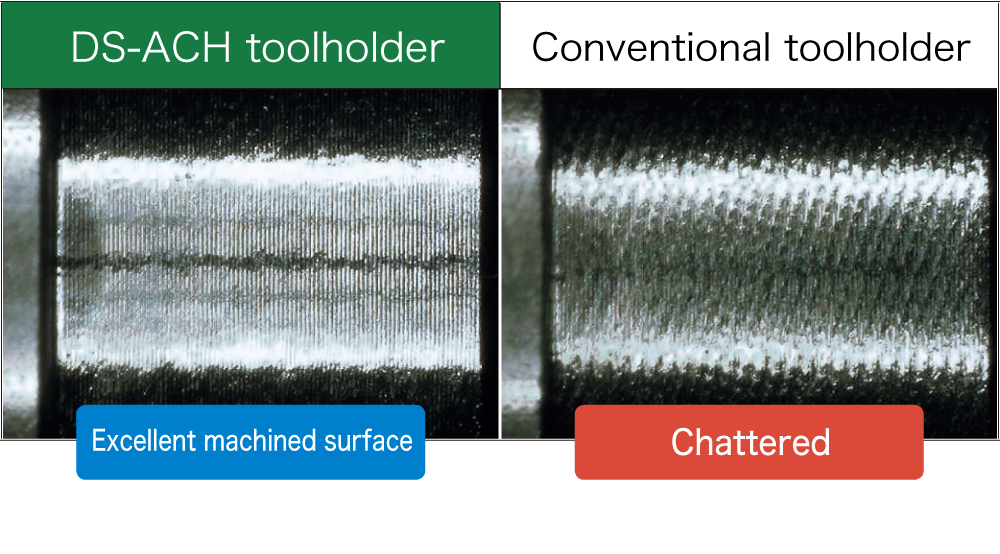

Das Design optimiert die Vibrationsfestigkeit

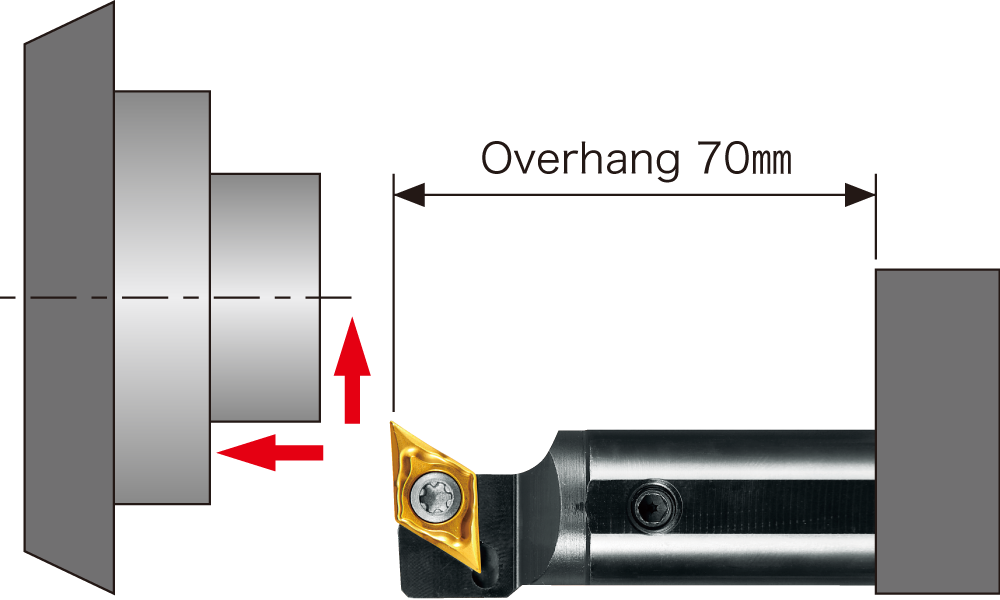

[ Schnittbedingungen ] SUS304 304SS
Material : SUS304 304SS
Halterung : DS-SDUL19-11-ACH
Einsatz : TM4 DCGT11T302MCL DCGT32.508MCL TM4
Schneidebedingungen : Vc = 75 m/min 、f = 0.05 mm/rev、ap = 2.0 mm 250 SFM .002 IPR .079” DOC WET

Wie man es benutzt

Der Einsatz bewegt sich nur in Aufwärtsrichtung. (Lösen Sie die Keilschraube, bevor Sie eine Einstellung vornehmen)

① Montieren Sie den Halter etwas unterhalb der Mittellinie.
Machen Sie dann einen Testschnitt. (Achten Sie darauf, die Keilschraube zu lösen)

② Messen Sie den Durchmesser der mittleren Nabe.

③ Erhöhen Sie die Spitzenhöhe um die Hälfte des Durchmessers der Nabe.
Ein Anleitungsblatt für die Einstellung wird im Werkzeughalterkoffer mitgeliefert.

④ Bearbeiten Sie die Stirnfläche nach.

Herausforderungen bei der Miniaturbearbeitung für das Frontdrehen angehen: Ein Vergleich von Strategien und NTKs Front Max Lösung

Der Front Max (TFX) von NTK verändert das Frontdrehen durch verbesserte Spankontrolle, Stabilität und Oberflächengüte. ...

April 23, 2025

Innovative Lösungen für die Bearbeitung von Knochenschrauben: Trends und der Ansatz von NTK Cutting Tools

NTK Cutting Tools optimiert die Bearbeitung von Knochenschrauben mit TFX für stabiles Drehen, TW für ...

Weitere Informationen zu diesem Produkt finden Sie in unserem Online-E-Katalog, oder laden Sie den Katalog/Produktbericht herunter
