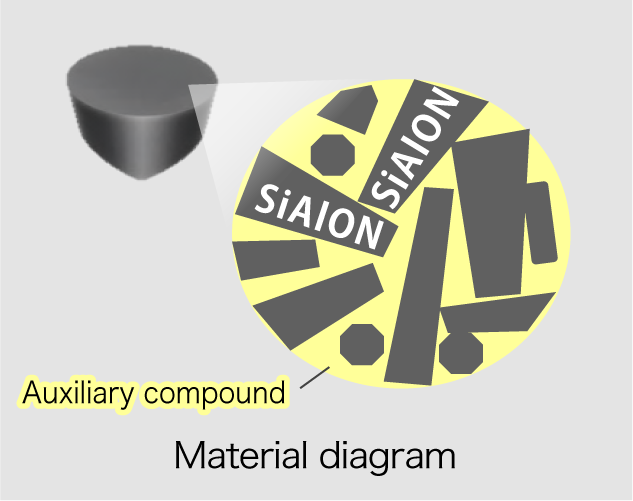

Hochverschleißfeste Zerspanung
Drehen & Fräsen / Semi-Finishing
| ISO | Arbeitsmaterial | Kühlmittel | Sorte | vc (m/min) (SFM) | ap (mm) (inch) | f (mm/rev) (IPR) |
|---|---|---|---|---|---|---|
 | Hitzebeständige Superlegierung Schruppdrehen (ohne Zunder) | WET | SX7 | 180 – 270 600 – 900 | 1.0 – 2.5 .040 – .100 | 0.15 – 0.3 .006 – .012 |
| Hitzebeständige Superlegierung Semi-Finish Drehen | WET | 180 – 270 600 – 900 | 1.0 – 2.0 .040 – .080 | 0.12 – 0.25 .004 – .010 | ||
| Hitzebeständige Superlegierung Rillen | WET | 180 – 270 600 – 900 | – | 0.07 – 0.15 .003 – .006 | ||
| Hitzebeständige Superlegierung Schruppfräsen | TROCKEN | 600 – 1200 2000 – 4000 | 1.0 – 2.5 .040 – .100 | 0.07 – 0.12 .003 – .004 |
| Dichtungsteil (Schlichten) | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| SX7 |
7min/Werkstück
|
| Whisker des Wettbewerbs |
15min/Werkstück Schnittgeschwindigkeit : 200m/min 370 SFM |
| Hartmetall des Wettbewerbers |
24min / Stück Schnittgeschwindigkeit : 50m/min 170 SFM |

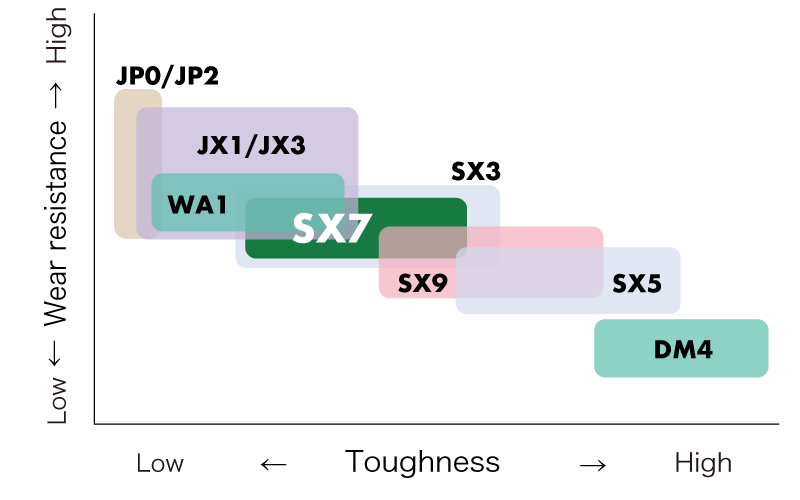

SX7 ermöglicht aufgrund seiner hervorragenden Verschleißfestigkeit eine Hochgeschwindigkeitsbearbeitung, was zu einer deutlich höheren Bearbeitungseffizienz im Vergleich zu Whisker-Keramik- und Hartmetallwerkzeugen führt.
| Turbinengehäuse (Vorschlichten) | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| SX7 |
7min/Werkstück
|
| Whisker des Wettbewerbs |
5min/Werkstück Gebrochen
|
SX7 lieferte eine stabilere Bearbeitung durch überlegene Kerbverschleißfestigkeit im Vergleich zur Whisker-Wendeschneidplatte des Wettbewerbers.
Weitere Informationen zu diesem Produkt finden Sie in unserem Online-E-Katalog, oder laden Sie den Katalog/Produktbericht herunter
