NTK切削工具

Y軸ホルダシリーズ

前挽き・後挽き・溝入れ・多機能（バルブスプール部品向け）加工用
｜ CNC自動旋盤向け（くし刃刃物台タイプ）

切屑を自然に落下させ切屑トラブルを解消
トップ / 前挽き　後挽き / Y軸ホルダシリーズ

切屑トラブル解決の最終手段

くし刃刃物台CNC自動旋盤の工具交換制御軸(Y軸)を切込みに利用
切屑を自然に落下させることで切屑を絡ませない
特長
  • 切屑を下に落下させることで切屑絡みを防止
  • 内部給油タイプホルダを活用することで、工具摩耗も抑制しワーク寸法安定性向上
適用アプリケーション
前挽き / 後挽き / 溝入れ加工用
純銅加工 / 樹脂加工

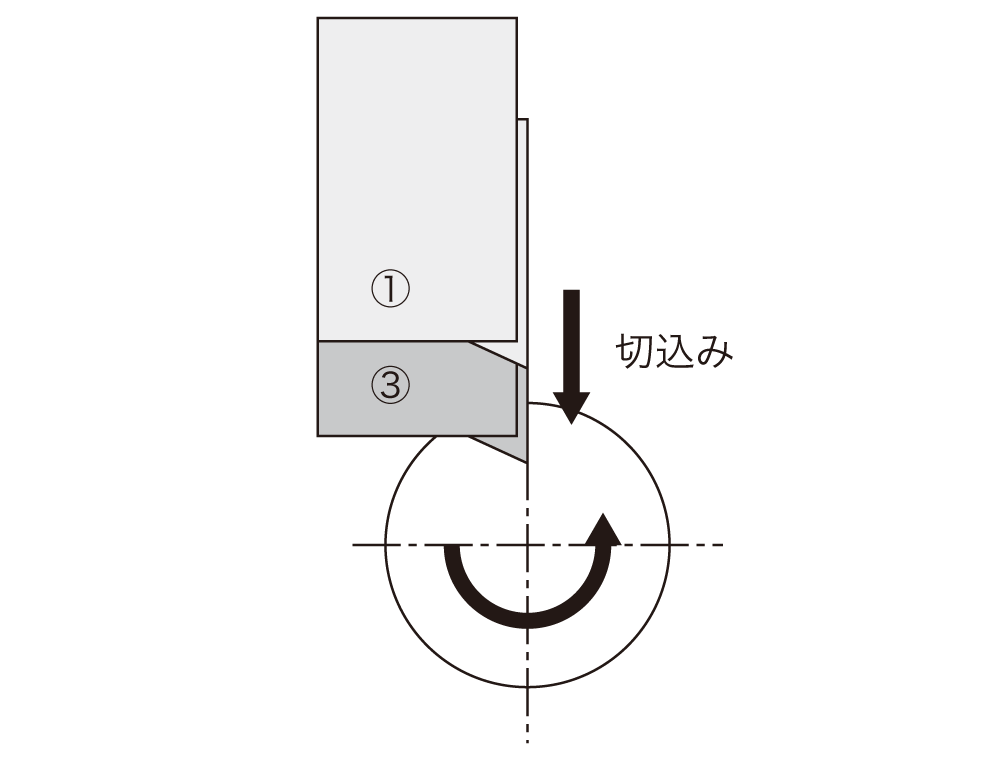

加工イメージ
プログラム例

  • T300…ツール呼び出し
  • G0 X11.0 Z0 T3…バイト位置決め
  • G1 X8.0 F0.08 … 8.0 mm .315 inch まで切込み
  • Z5.0 F0.05…長さ 5.0 mm .197 inch まで切削
  • X11.
  • G0 X11.0

一般的な前挽き加工では、ツールを呼び出して位置決めを行い、切削加工に入ります。 径方向の切込みは「X軸」です。
プログラム例

  • T300…ツール呼び出し
  • G0 Y11.0 T3
  • X0 …バイト位置決め
  • G1 Y8.0 F0.08 … 8.0 mm .315 inch まで切込み
  • Z5.0 F0.05…長さ 5.0 mm .197 inch まで切削
  • Y11.0
  • G0 X11.0

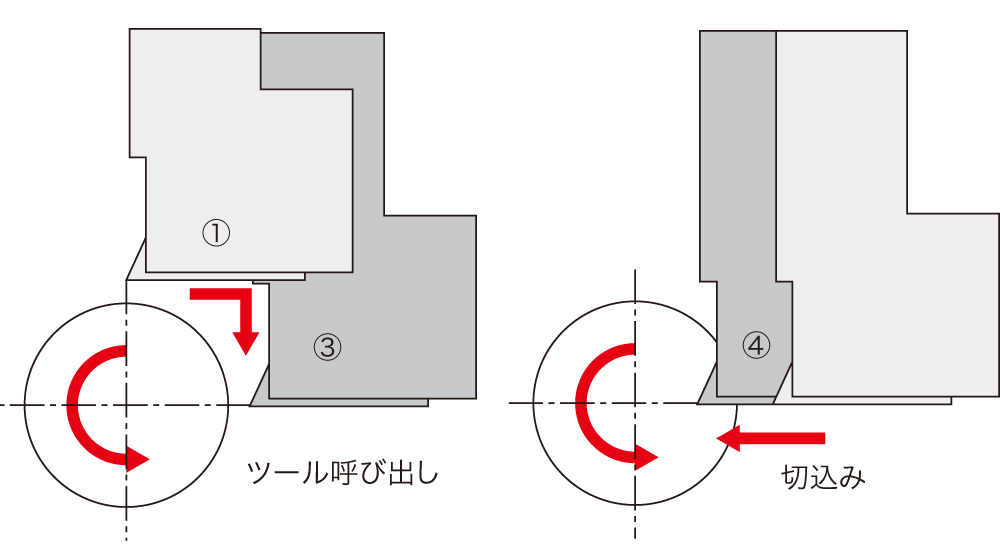

Y軸ホルダを使用した場合、ツール呼出しは①の位置になります。
切削加工をさせるため、位置決めを上図 ③の位置へ行います。
この位置から切削加工に入ります。径方向の切込みは「Y軸」です

注） 実際のプログラムにおいては、ツールデータ又はプログラム上で、シャンク□分のY補正を行う必要が有ります。
ラインナップ

Y-SDJC-OH2 type toolholder / coolant through / Y-axis

Y-SDJC-OH type toolholder

Y-SDJC type toolholder

Y-SDNC type toolholder / Y-axis

Y-SVJC-OH type toolholder

Y-SVXC type toolholder / Y-axis

Y-TBP-OH type toolholder

Y-TBP type toolholder / Y-axis

Y-TBDP type toolholder / Y-axis

Y-GTT-OH type toolholder

Y-GTT type toolholder / for grooving / Y-axis

Y-GTPA-OH type toolholder

Y-GTPA type toolholder / for grooving / Y-axis

使用上の注意点
ご使用は2本までとし、干渉を防ぐため2本並べて装着しないでください。
2本並べて使用しますとワークとY軸ホルダが干渉する恐れが有ります

通常ホルダを挟んで装着してください。

ツールNo②から④へ交換する場合、Y軸ホルダの突出し量を基準として後退位置を設定してください。
位置③のY軸ホルダの刃先を基準に刃物台を逃す。

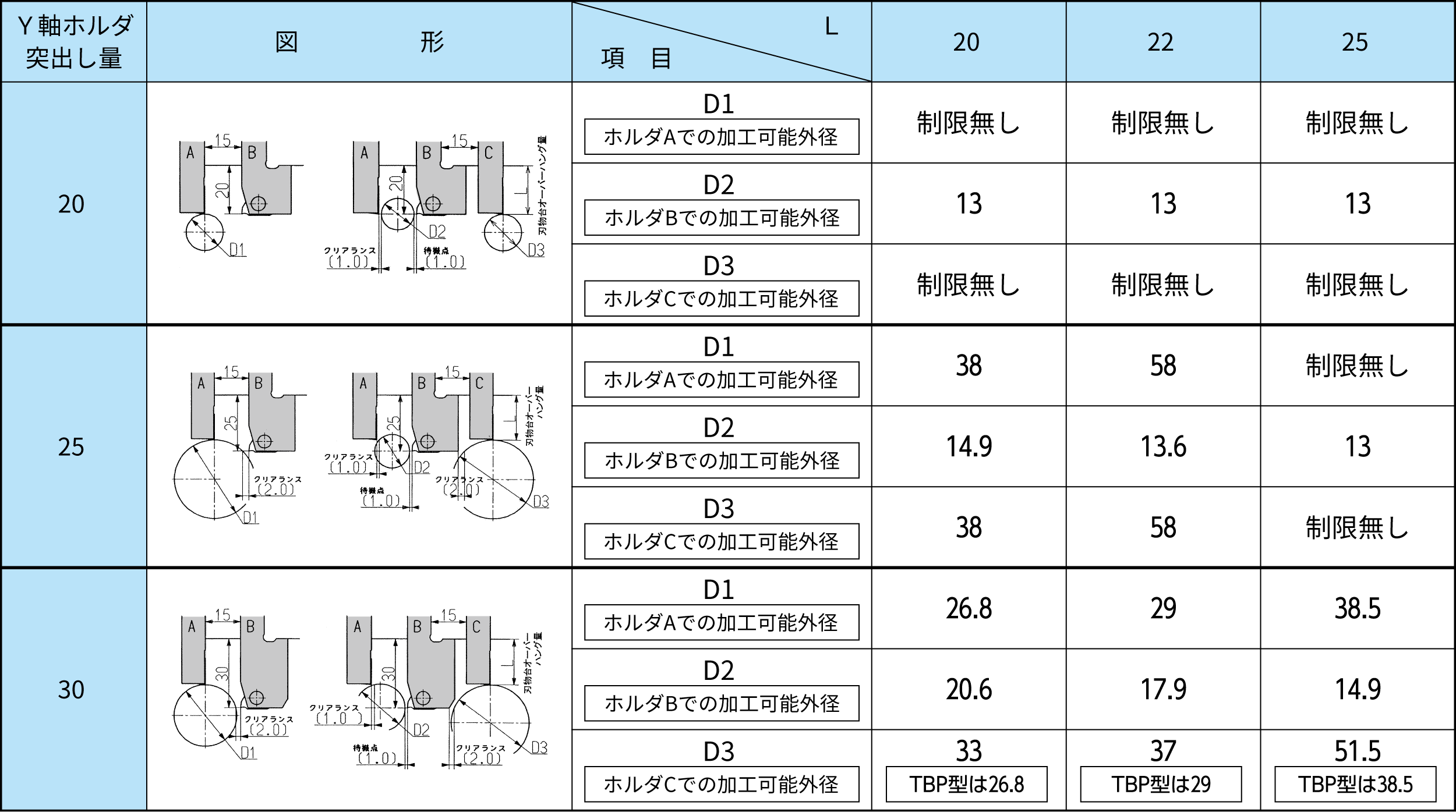

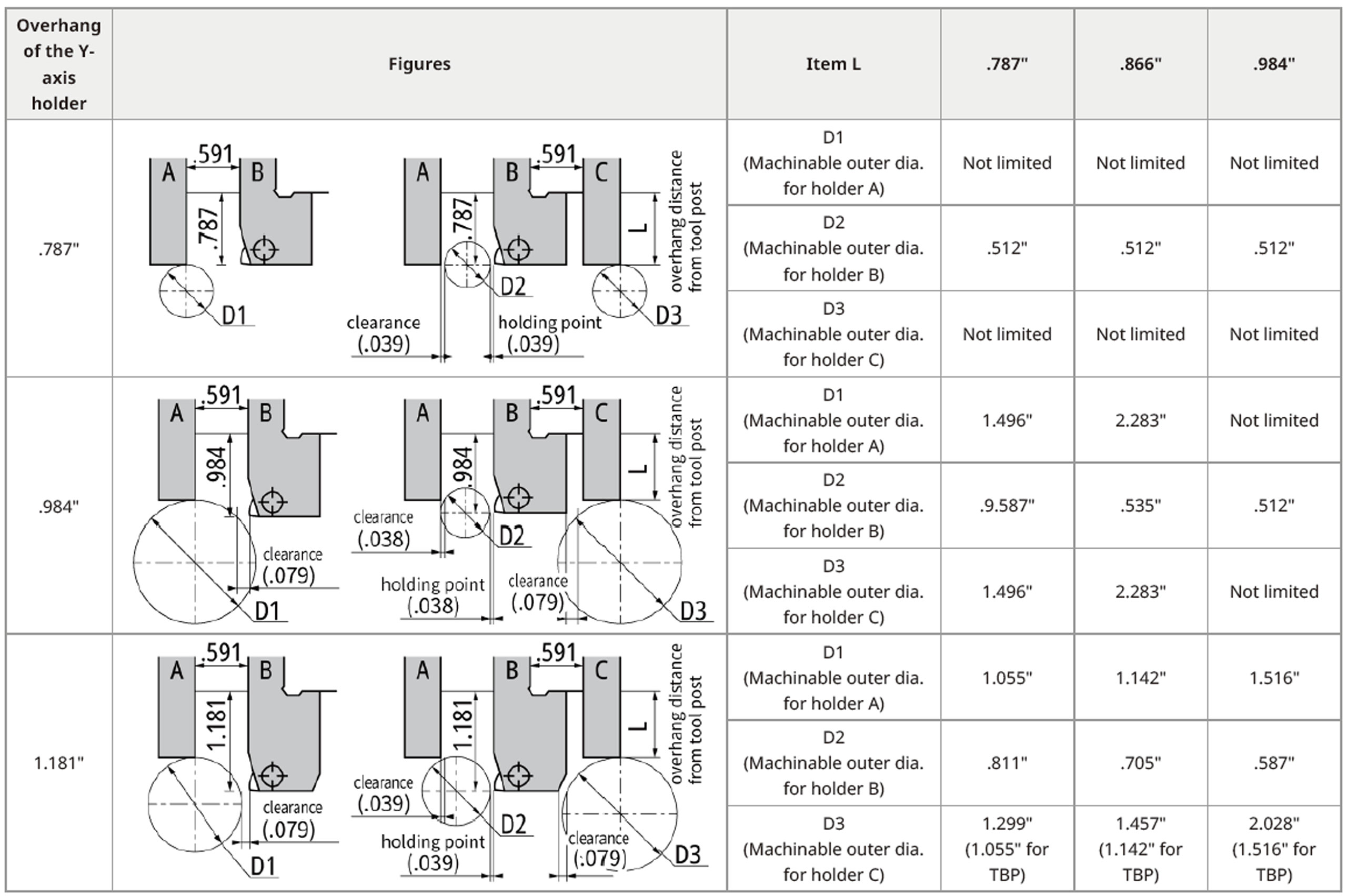

加工可能外径寸法表
溝入れ加工用ホルダ「Y-GTTR型」を例として加工可能外径寸法を示す。（他のホルダも同一寸法）
