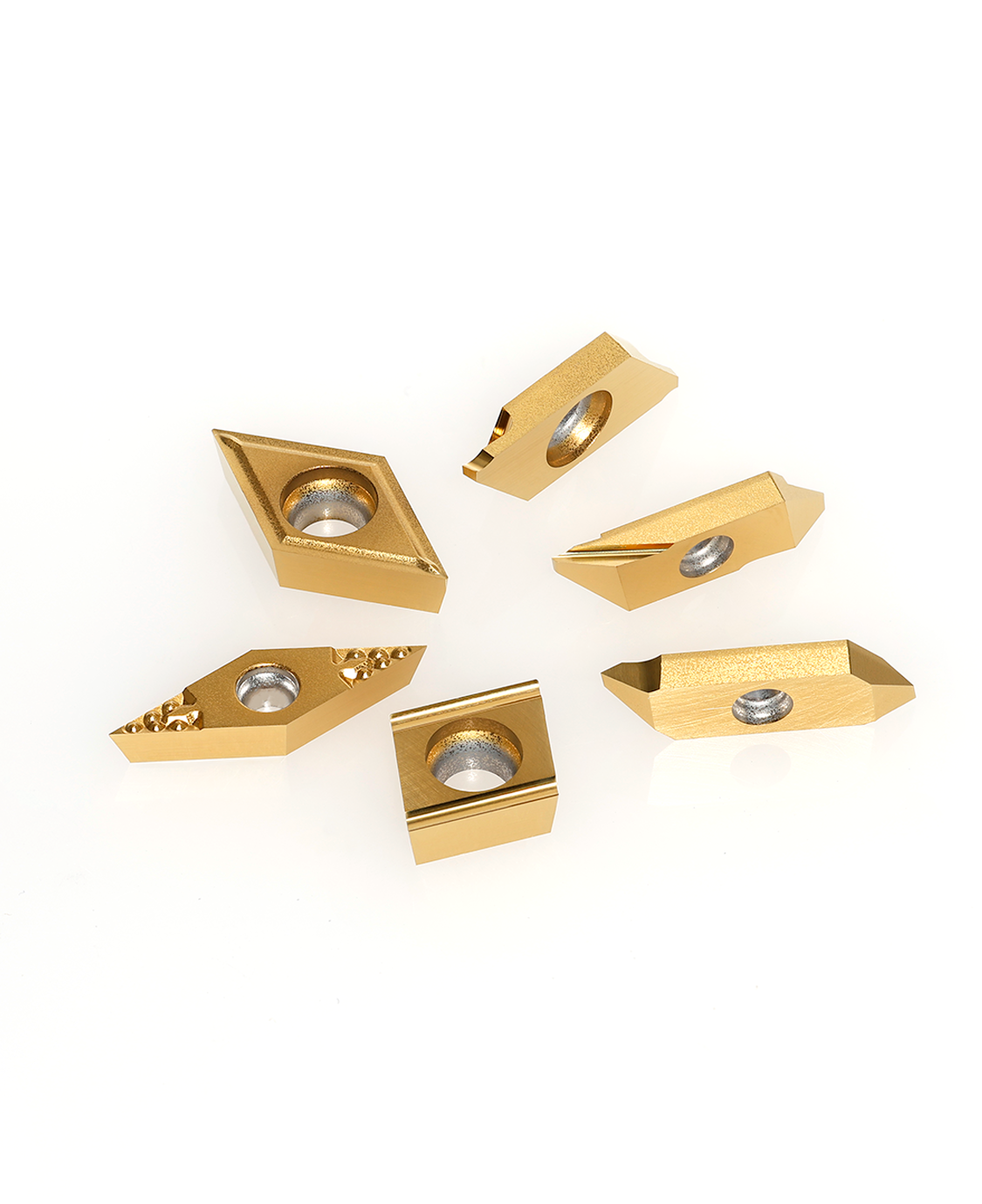

汎用加工 耐溶着性重視 ｜ CNC自動旋盤工具材質
各種被削材
前挽き / 後挽き / 溝入れ / 突切り / 内径
| 被削材分類 | 被削材 | ブレーカ | NTK材質 第1推奨 |
切削速度vc (m/min) (SFM) |
切込みap (mm) (inch) |
送りf (mm/rev) (IPR) |
|---|---|---|---|---|---|---|
 |
炭素鋼 合金鋼 |
AM3 | ZM3 | 40 – 90 130 – 300 | 0.4 – 2.0 .016 – .080 | 0.05 – 0.2 .002 – .008 |
| S | 0.1 – 3.0 .004 – .120 | 0.05 – 0.2 .002 – .008 | ||||
| U/U1 | 0.1 – 3.0 .004 – .120 | 0.05 – 0.2 .002 – .008 | ||||
 |
難削ステンレス 快削ステンレス |
AM3 | 40 – 90 130 – 300 | 0.4 – 2.0 .016 – .080 | 0.05 – 0.2 .002 – .008 | |
| S | 0.1 – 3.0 .004 – .120 | 0.05 – 0.2 .002 – .008 | ||||
| U/U1 | 0.1 – 3.0 .004 – .120 | 0.05 – 0.2 .002 – .008 | ||||
 |
非鉄金属 | AM3 | 40 – 180 130 – 600 | 0.4 – 2.0 .016 – .080 | 0.05 – 0.2 .002 – .008 | |
| S | 0.1 – 3.0 .004 – .120 | 0.05 – 0.2 .002 – .008 | ||||
| U/U1 | 0.1 – 3.0 .004 – .120 | 0.05 – 0.2 .002 – .008 |
| 電子部品加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| ZM3 |
1,300個/コーナー
|
| 他社PVDコーテッド超硬 |
1,000個/コーナー
|
ZM3は他社品の1.3倍の寿命で同等の面粗さを維持することが出来た。

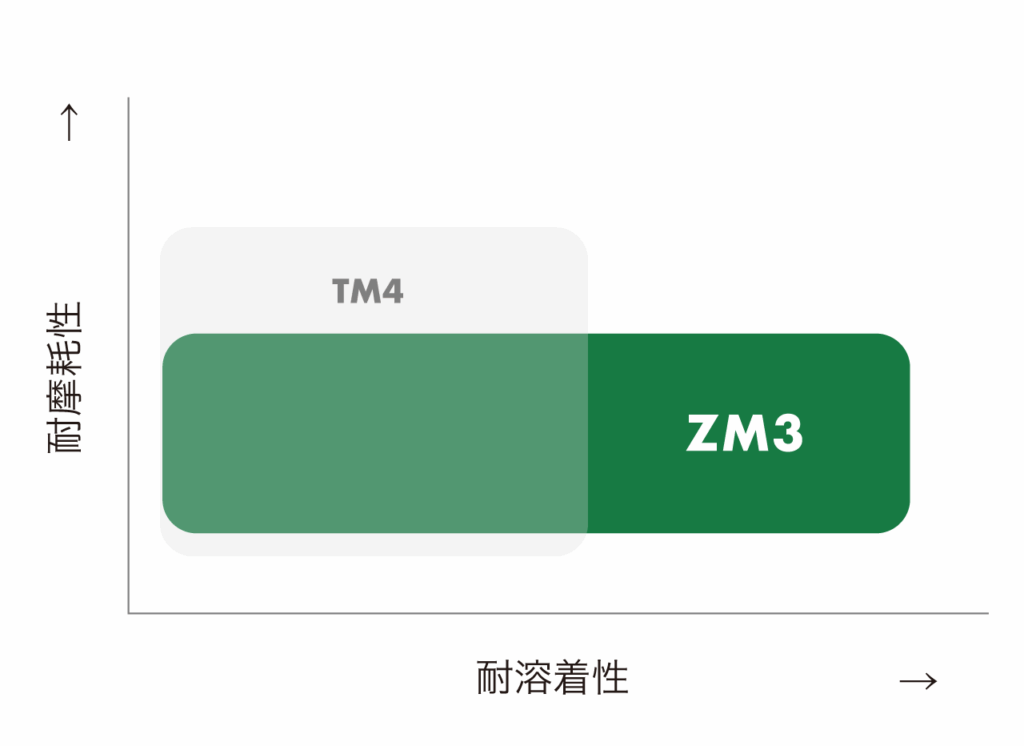

耐溶着性に優れる為、安定した長寿命が得られる。
| ケース加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| ZM3 |
6,000個/コーナー以上
|
| 他社PVDコーテッド超硬 | 150個/コーナー |
ZM3は、他社品の40倍もの寿命で、抜群の耐溶着性、寸法安定性を実現。
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
