突切り加工用 突切り径 最大 16mm .630” 対応 ｜ CNC自動旋盤
| 被削材分類 | 被削材 | NTK材質 第1推奨 |
切削速度vc (m/min) (SFM) |
最大突切り径 | 送りf (mm/rev) (IPR) |
|
|---|---|---|---|---|---|---|
| CTPタイプ | CTPAタイプ | |||||
 |
炭素鋼 合金鋼 突切り加工 |
DM4 | 50 – 90 160 – 300 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
 |
ステンレス 突切り加工 |
ST4 | 40 – 100 130 – 330 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
| 難削材 突切り加工 |
DM4 | 50 – 70 160 – 230 | ||||
 |
チタン合金 耐熱合金 突切り加工 |
DM4 | 50 – 70 160 – 230 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
 |
高硬度材 突切り加工 |
DM4 | 50 – 90 160 – 300 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |
 |
汎用 突切り加工 |
DM4 | 50 – 90 160 – 300 | ⌀12 ⌀.470” | ⌀16 ⌀.630” | 0.02 – 0.06 .0008 – .0024 |

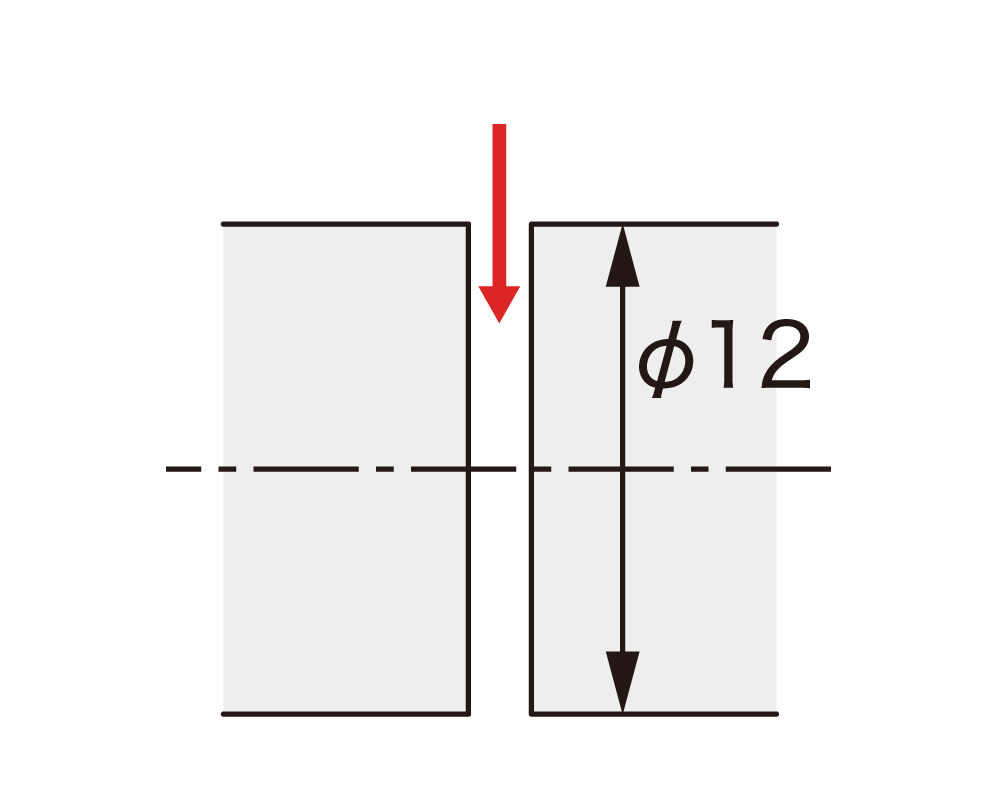

| シャフト部品加工 | |
|---|---|
|
 |
|
|
|
|
|
|
| CXブレーカ DM4 CTPA15FRN-CX |
5,000個/コーナ
|
| 従来研磨ブレーカ |
2,000個/コーナ
|

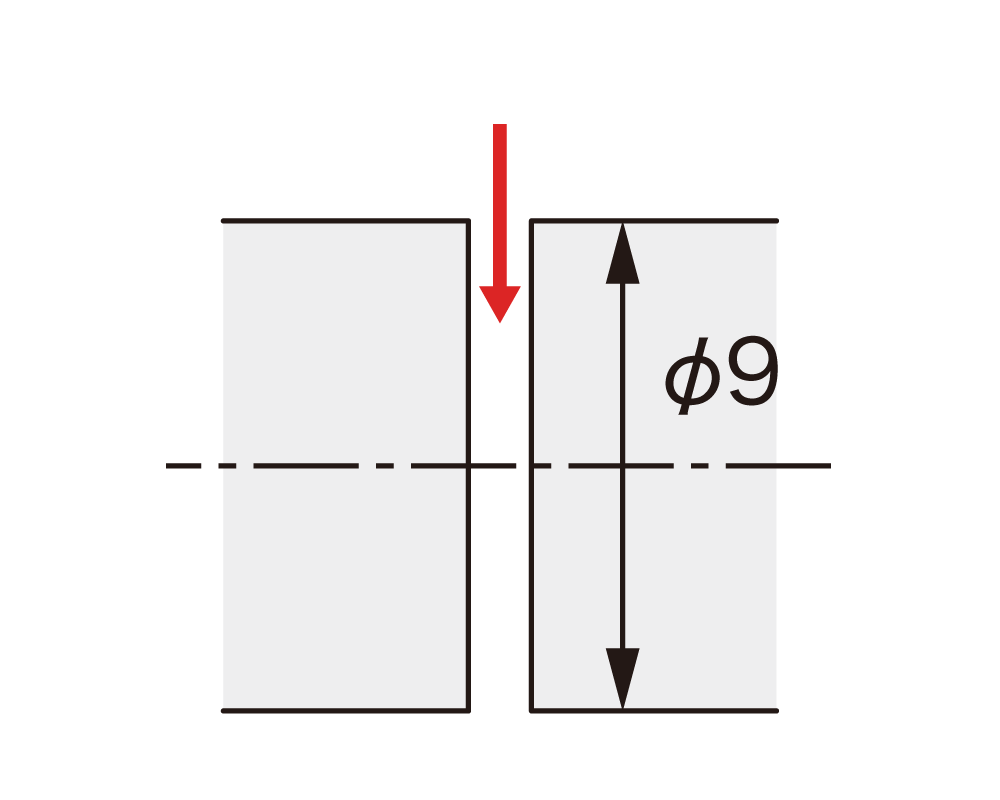

| スリーブ品加工 | |
|---|---|
|
 |
|
|
|
|
|
|
| CXブレーカ ST4 CTP15FLN-CX |
3,500個/コーナ
|
| 他社モールドブレーカ (PVDコーテッド超硬) |
2,000個/コーナ
|
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
