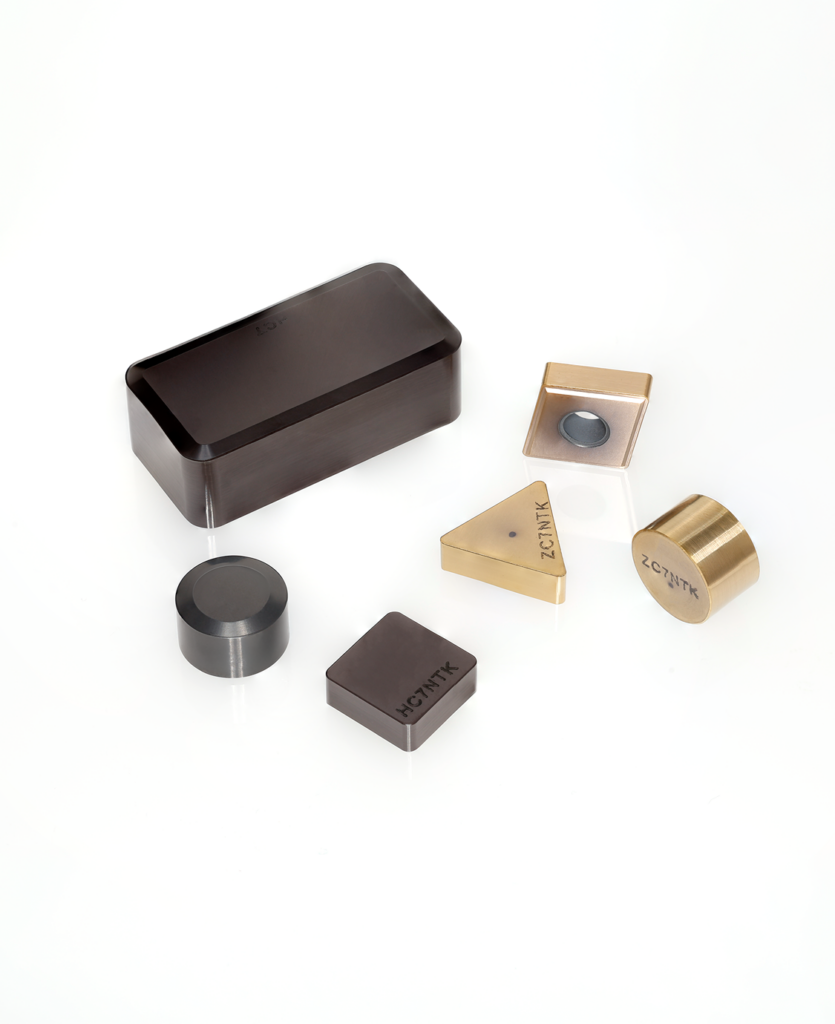

高硬度材 連続加工用 | アルミナTiC系セラミック

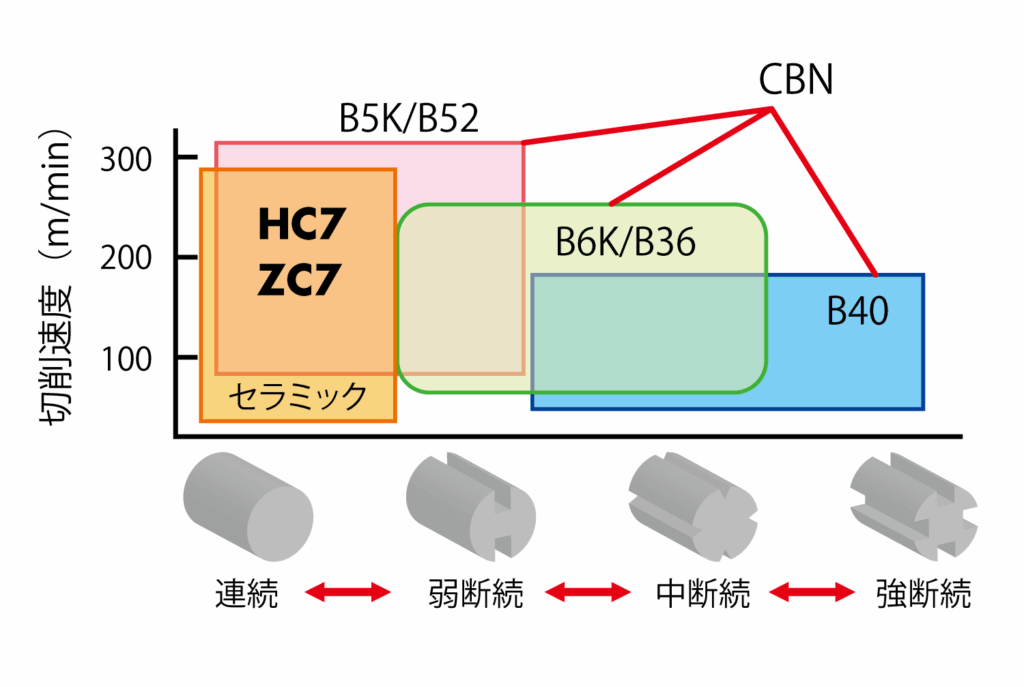

高硬度材連続加工 HRC30-70

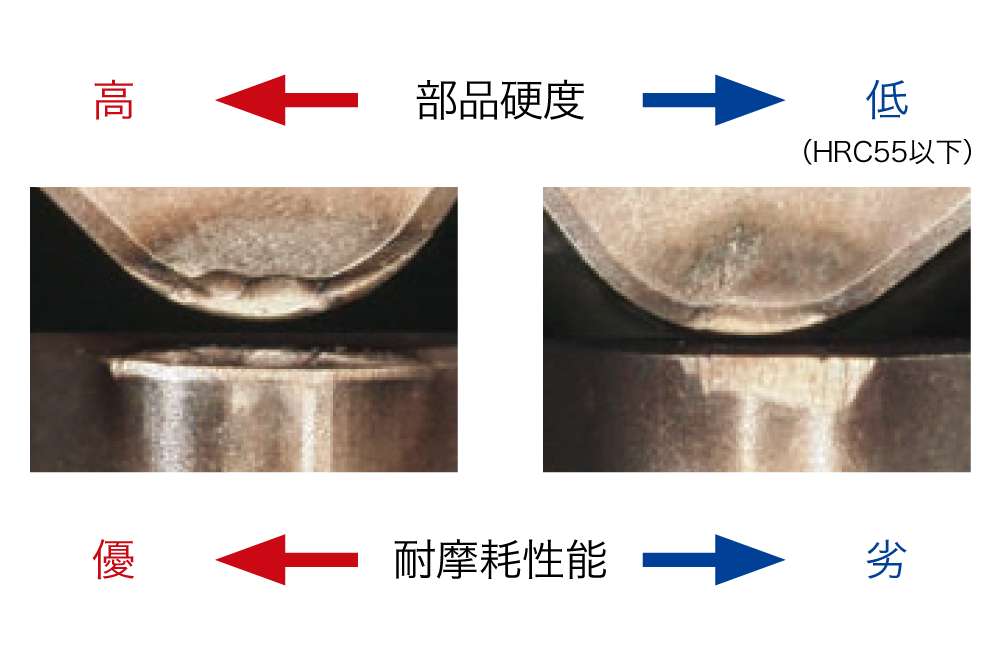

CBN工具は部品硬度が低い時、耐摩耗性が劣ります。

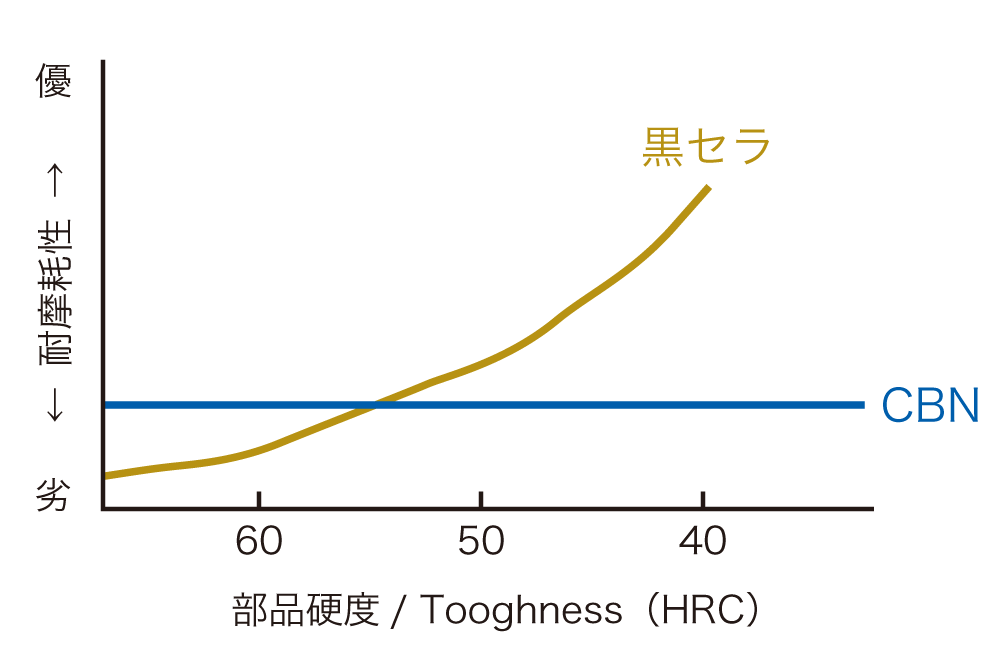

HRC55以下の加工に於いて、CBNに対し耐摩耗性が優れます。
通常インサートと比べ、加工時間が延びても面粗さをの維持が可能です。
[ 切削条件 ]
CNGA120412
Vc = 100m/min F = 0.1mm/rev ap = 0.5mm
330 SFM .004 IPR .020 DOC

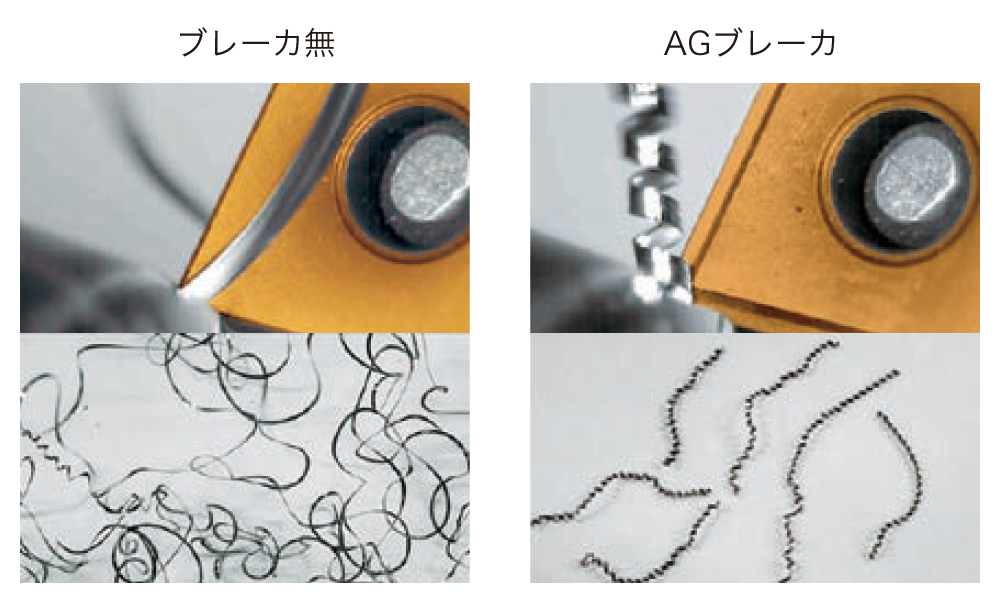

セラミック工具“ZC7”に“AGブレーカ” を付加する事で、切屑処理問題による加工面不良や機械停止が改善され長時間稼働が可能となります。
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(inch) | DRY | WET |
|---|---|---|---|---|---|---|---|---|
| ZC7 | 高硬度材 （HRC30-62） |
旋削 連続加工 |
仕上 | 40 – 200 130 – 670 | 0.08 – 0.20 .003 – .008 | 0.12 – 0.8 .005 – .030 | – | ● |
| HC7 | 高硬度材 （HRC55-70） |
| コーナーR | 切込み量(mm) 切込み量(inch) | 送り(mm/rev) 送り(IPR) |
|---|---|---|
| R0.4 R .016 | 0.15 0.007 | 0.05 ～ 0.08 .001 ～ .003 |
| R0.8 R .032 | 0.3 0.015 | 0.08 ～ 0.10 .003 ～ .004 |
| R1.2 R .047 | 0.4 0.02 | 0.10 ～ 0.13 .004 ～ .005 |
| R1.6 R .063 | 0.5 0.03 | 0.13 ～ 0.16 .005 ～ .006 |
| RNタイプ | 2.0 0.08 | 0.16 ～ 0.25 .006 ～ .010 |
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
