耐熱合金 粗～中仕上加工用 ｜ BIDEMICS
耐熱合金全般
前挽き加工 / 溝入れ加工 / ならい加工 / 中仕上げ加工 白皮 粗加工～中仕上げ加工向け
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度 (m/min) 切削速度 (SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(inch) | 切削油 |
|---|---|---|---|---|---|---|---|
| JX1/JX3 | 耐熱合金 | 旋削 | 粗加工（白皮） | 180 – 480 600 – 1600 | 0.12 – 0.27 005 – .011 | 1.0 – 2.5 .040 – .080 | WET |
| ならい加工 中仕上加工 | 0.10 – 0.25 .004 -.010 | 1.0 – 2.0 .020 – .080 | |||||
| 溝入れ | 0.05 – 0.10 .002 – .004 | – |
| タービンシャフト（インコネル 718 黒皮除去後） | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| JX1 |
10分
|
| 他社ウィスカセラミック |
3分
|
長寿命
JX1は高硬度性と優れた熱伝導性を併せもち、ウィスカセラミックと比較して強度が向上。
一般的なウィスカセラミックでの切削速度、送り、切込みを適用した場合に、寿命が飛躍的に改善します。
| タービンディスク（インコネル 718 粗加工） | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| JX1 |
120cc/min
|
| 他社ウィスカセラミック |
60cc/min
|
高速化
JX1/JX3は優れた材質特性を持ち、ウィスカセラミックと比較して高速化が可能です。
2倍の切削速度が期待出来るため生産性向上を実現し、増産対応のための設備投資が低減出来ます。
| タービンケース（718Plus 中仕上げ） | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| JX1 |
3パス
|
| 他社コーテッドウィスカ |
1パス
|
幅広い種類の耐熱合金に対応
近年市場でより一般的になっている、高ニッケル/高コバルト/粉末冶金製耐熱合金などの難削材料の加工において、JX1/JX3の独自の材料特性が有効に機能します。

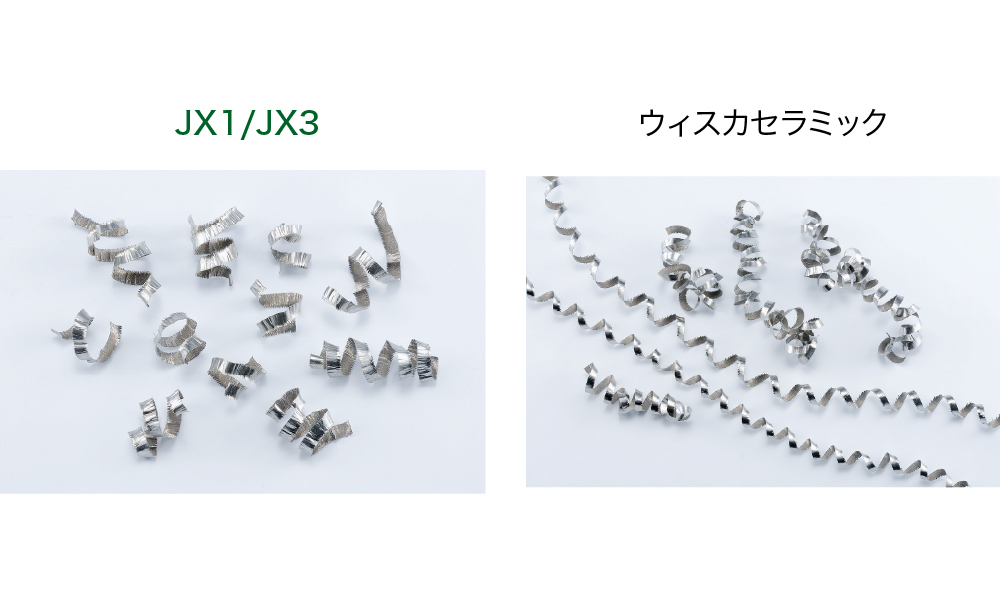

耐熱合金加工においては伸び易い切屑も、高速加工により、容易に分断が可能となります。
この製品の詳細については、オンライン電子カタログをご覧になるか、カタログ/製品レポートをダウンロードしてください。
