耐熱合金 スケール加工用 ｜ サイアロン系セラミック
耐熱合金

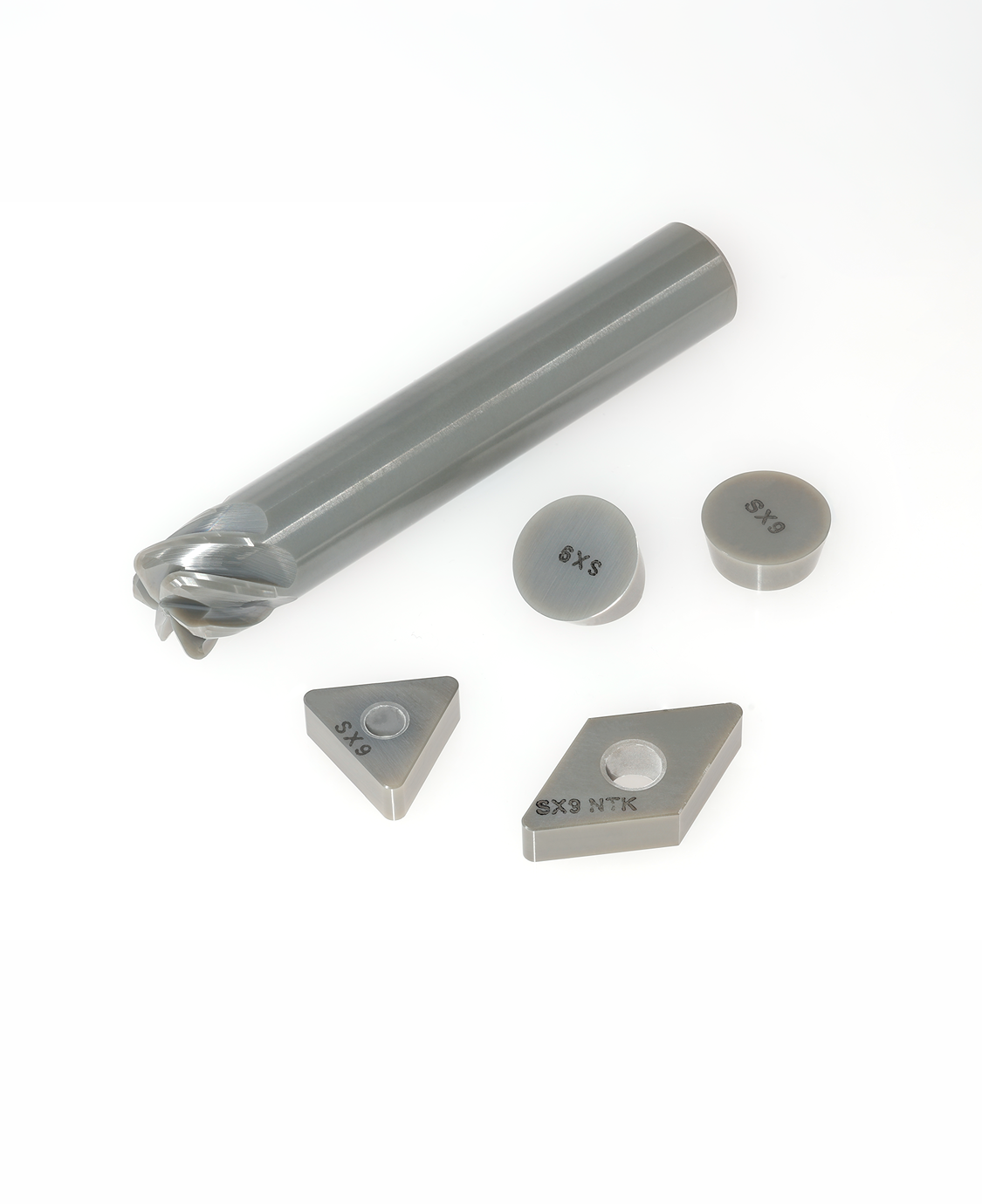

旋削加工 / フライス加工 / エンドミル加工 スケール加工向け
窒化珪素(Si3N4)にアルミニウム(Al)、酸素(O)が溶け込んだものです。構成元素の頭文字を取り、サイアロン(SiAlON)と呼びます。

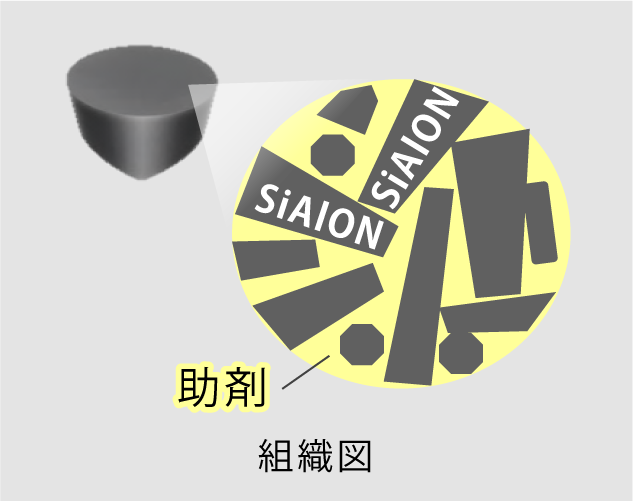

サイアロンも窒化珪素と同様に粒子が針状になっています。針状粒子が絡み合うことで切削加工時の衝撃に耐えることができます。また、添加したアルミナ成分の効果で窒化珪素よりも耐熱性が向上し、高温特性に優れます。 その性質を活かし、耐熱合金の高速加工で使われます。
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR / IPT) | 切込み(mm) 切込み(inch) | 切削油 |
|---|---|---|---|---|---|---|---|
| SX9 | 耐熱合金 | 旋削 | 黒皮除去・粗加工 | 180 – 240 600 – 800 | 0.20 – 0.35 .008 – .014 | 1.0 – 5.0 .040 – .200 | WET |
| 粗加工（白皮） | 180 – 270 600 – 900 | 0.15 – 0.30 .006 – .012 | 1.0 – 2.0 .040 – .080 | ||||
| フライス | – | 450 – 1000 1500 – 3300 | 0.02 – 0.03 .0008 – .001 | 1.0 – 2.5 .040 – .100 | DRY | ||
| エンドミル | – | 300 – 1000 1000 – 3300 | 0.05 – 0.1 .002 – .004 | – |
| 航空機部品（スケール加工） | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| SX9 |
2個/コーナ
|
| 他社ウィスカ工具 |
1個/コーナ
|
SX9は、他社ウィスカ工具に比べ、大幅なコストメリットかつ、 2倍の寿命延長を実現。
| リング（スケール加工） | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| SX9 |
10パス
|
| 他社ウィスカ工具 |
5パス
|
SX9は、他社ウィスカ工具に比べ2倍の寿命延長を実現。
