N-Swiss JOINT

Modular Type ｜自動旋盤用クイックチェンジツールシリーズ

工具交換や段取り替えの時間を削減

トップ / ツーリングシステム / N-Swiss JOINT

どのアプリケーションも同一シャンクに取り付け可能

幅広い使い方により、作業効率を大幅に向上させます

特長

扱いやすい機構により、誰でも簡単に安定した繰り返し精度を実現

※測定時のヘッド、シャンク、インサートコーナは同一です。

適用アプリケーション

前挽き / 後挽き / 溝入れ / 突切り / ねじ切り

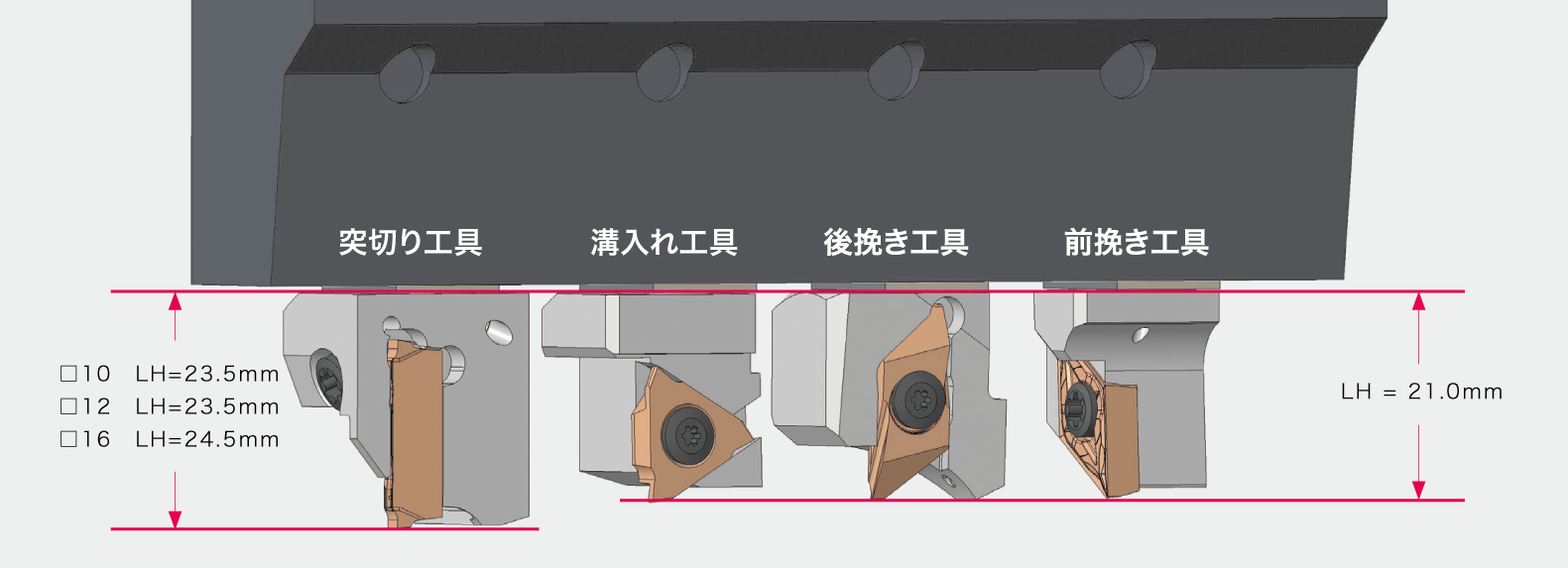

ヘッドサイズの統一化

どのヘッドを取り付けても同じ刃先位置になる設定
(シャンクサイズ及び突切り工具とそれ以外の工具で数値は異なります)

ラインナップ

NEWシャンク：□10(QC-10…), □12(QC-12…), □16(QC-16…)
ヘッド：ECO 4 CUT ヘッド適応

ECO 4 CUT

QC10-SDJC-OH / coolant through

QC12-SDJC-OH / coolant through

QC16-SDJC-OH / coolant through

QC10-SCLC-OH / coolant through

QC12-SCLC-OH / coolant through

QC16-SCLC-OH / coolant through

QC12-SVJC-OH / coolant through

QC12-PTXN-OH / coolant through

QC16-PTXN-OH / coolant through

QC10-TBP-OH / coolant through

QC12-TBP-OH / coolant through

QC16-TBP-OH / coolant through

QC10-GTT-OH / coolant through

QC12-GTT-OH / coolant through

QC16-GTT-OH / coolant through

QC10-TTP-OH / coolant through

QC12-TTP-OH / coolant through

QC16-TTP-OH / coolant through

QC10-CTP-OH / coolant through

QC12-CTP-OH / coolant through

QC10-CTP-SUB-OH / coolant through

QC12-CTP-SUB-OH / coolant through

QC12-CTDP-OH / coolant through

QC16-CTDP-OH / coolant through

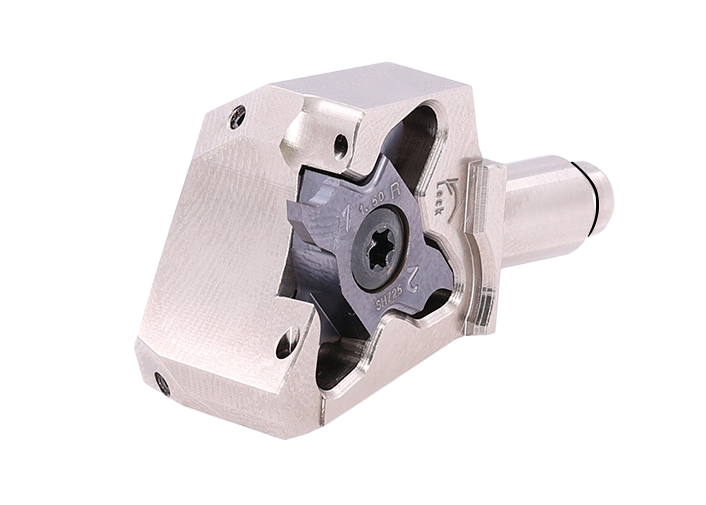

Modular head holder for insert change

工具交換や段取り替えの時間を削減

着脱方法

①.本体横のスクリュを緩めます。

②.スクリュを完全に外さなくてもヘッドの取り外しが可能です。

③.インサート交換したヘッドを挿入する。

④.ヘッドを手で保持したまま本体横のスクリュを締め込みます。

⑤.工具交換完了です。
