耐熱合金 白皮 粗～中仕上げ加工用 ｜ ウィスカセラミック
耐熱合金 白皮 粗～中仕上げ加工
旋削加工 / 溝入れ加工 / フライス加工
窒化珪素(Si3N4)にアルミニウム(Al)、酸素(O)が溶け込んだものです。構成元素の頭文字を取り、サイアロン(SiAlON)と呼びます。
サイアロンも窒化珪素と同様に粒子が針状になっています。針状粒子が絡み合うことで切削加工時の衝撃に耐えることができます。また、添加したアルミナ成分の効果で窒化珪素よりも耐熱性が向上し、高温特性に優れます。 その性質を活かし、耐熱合金の高速加工で使われます。

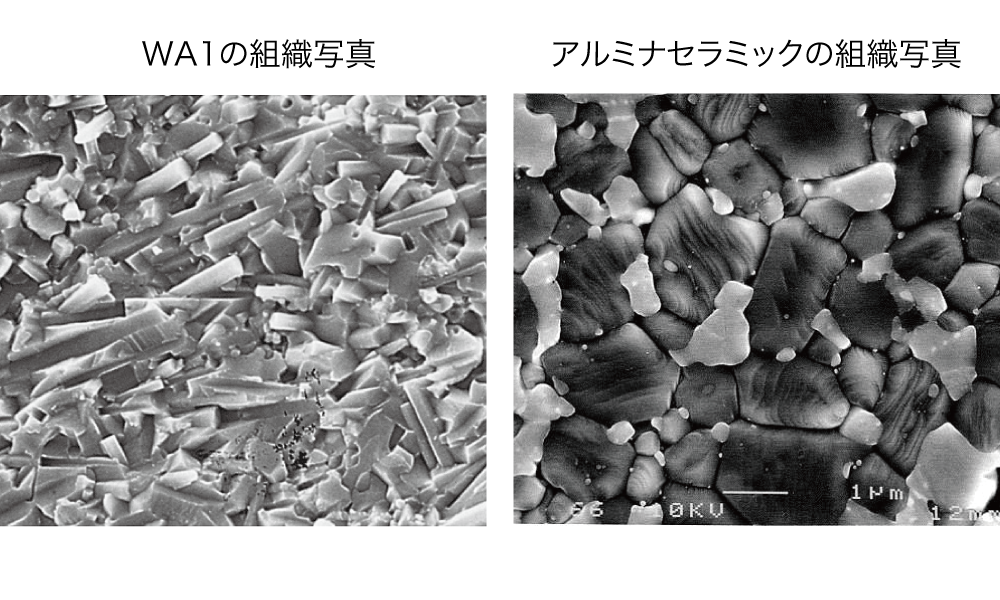

アルミナに炭化ケイ素(SiC)を添加することで、強度が大幅に向上。
切削加工時の衝撃によるヒビ割れ（クラック）の進行を抑制し、欠けを防止。
[ 切削条件 ]
被削材：インコネル718（粗加工後）
加工時間：5.0分
vc = 240m/min F = 0.15mm/rev ap = 1.0mm,
800 SFM .006 IPR .039 DOC
WET
[ 使用工具 ]
インサート形状：RPGX120700
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR / IPT) | 切込み(mm) 切込み(inch) | 切削油 |
|---|---|---|---|---|---|---|---|
| NTK533/WA1 | 耐熱合金 | 旋削 | 粗加工（白皮） | 180 – 300 600 – 1000 | 0.12 – 0.25 .005 – .010 | 1.0 – 2.5 .040 – .100 | WET |
| ならい加工 中仕上加工 | 180 – 330 600 – 1100 | 0.1 – 0.25 .004 – .010 | 1.0 – 2.0 .040 – .080 | ||||
| 溝入れ | 0.05 – 0.10 .002 – .004 | – | |||||
| フライス | – | 600 – 1000 2000 – 3300 | 0.07 – 0.12 .003 – .005 | 1.0 – 2.5 .040 – .100 | DRY |

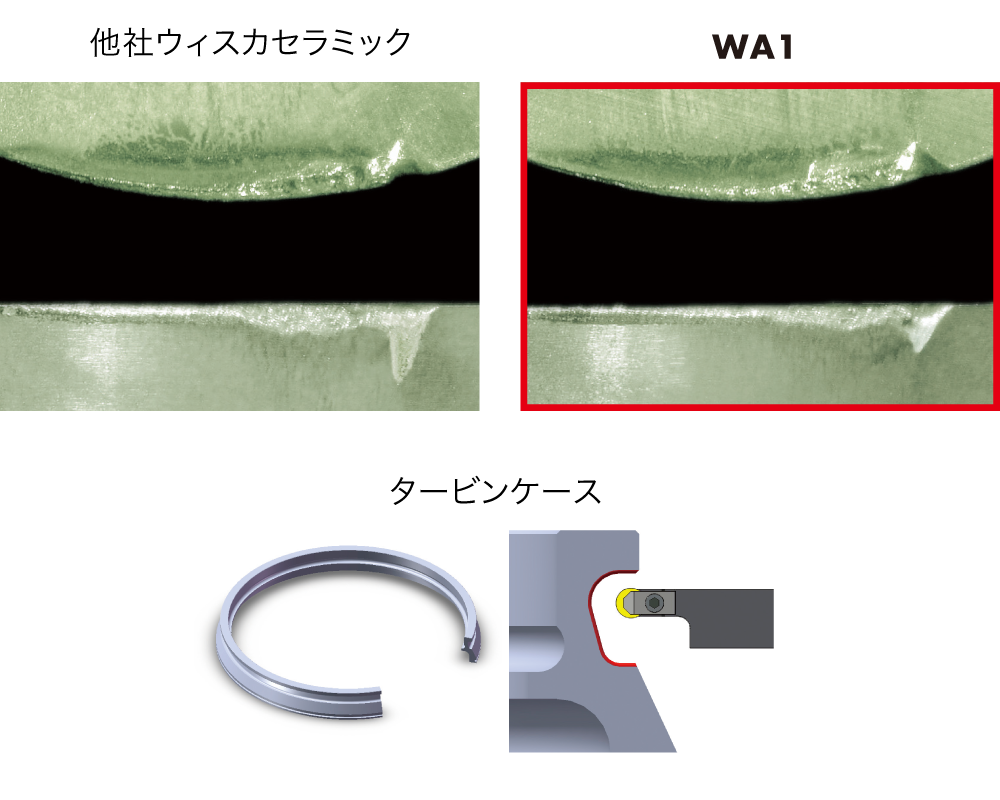

| ガスタービン ケース加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| 533 |
1パス＝2分
|
| 他社ウィスカ工具 |
1パス＝60分 |
533は、他社超硬の16倍の高能率加工を実現。
