耐熱合金 スケール加工～中仕上加工用 ｜ サイアロン系セラミック
窒化珪素(Si3N4)にアルミニウム(Al)、酸素(O)が溶け込んだものです。構成元素の頭文字を取り、サイアロン(SiAlON)と呼びます。

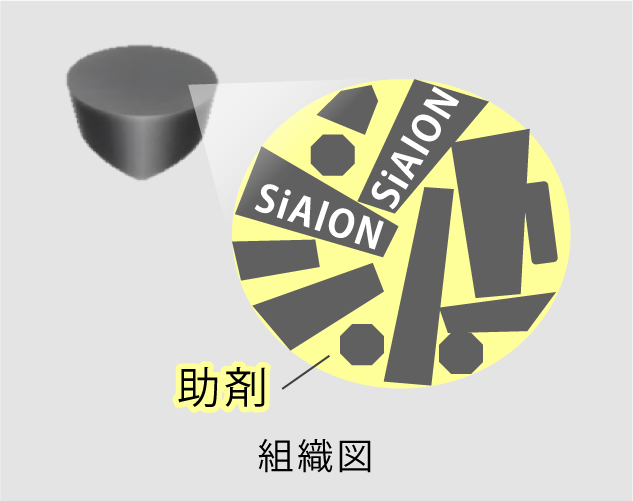

サイアロンも窒化珪素と同様に粒子が針状になっています。針状粒子が絡み合うことで切削加工時の衝撃に耐えることができます。また、添加したアルミナ成分の効果で窒化珪素よりも耐熱性が向上し、高温特性に優れます。 その性質を活かし、耐熱合金の高速加工で使われます。
| 被削材分類 | 被削材 | 切削油 | NTK材質 第1推奨 |
切削速度vc (m/min) (SFM) |
切込みap (mm) (inch) |
送りf (mm/rev) (IPR) |
|---|---|---|---|---|---|---|
 |
耐熱合金 黒皮除去 粗加工 |
WET | SX3 | 180 – 270 600 – 900 | 1.0 – 5.0 .040 – .200 | 0.1 – 0.22 .004 – .010 |
| 耐熱合金 粗加工（白皮） |
WET | 180 – 270 600 – 900 | 1.0 – 2.5 .040 – .100 | 0.15 – 0.3 .006 – .012 | ||
| 耐熱合金 中仕上げ加工 |
WET | 180 – 270 600 – 900 | 1.0 – 2.0 .040 – .080 | 0.12 – 0.25 .004 – .010 | ||
| 耐熱合金 溝入れ加工 |
WET | 180 – 270 600 – 900 | – | 0.07 – 0.15 .003 – .006 | ||
| 耐熱合金 ミーリング粗加工 |
DRY | 600 – 1200 2000 – 4000 | 1.0 – 2.5 .040 – .100 | 0.07 – 0.12 .003 – .004 |
| Rene130 スケール加工 | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| SX3 |
10.0分
|

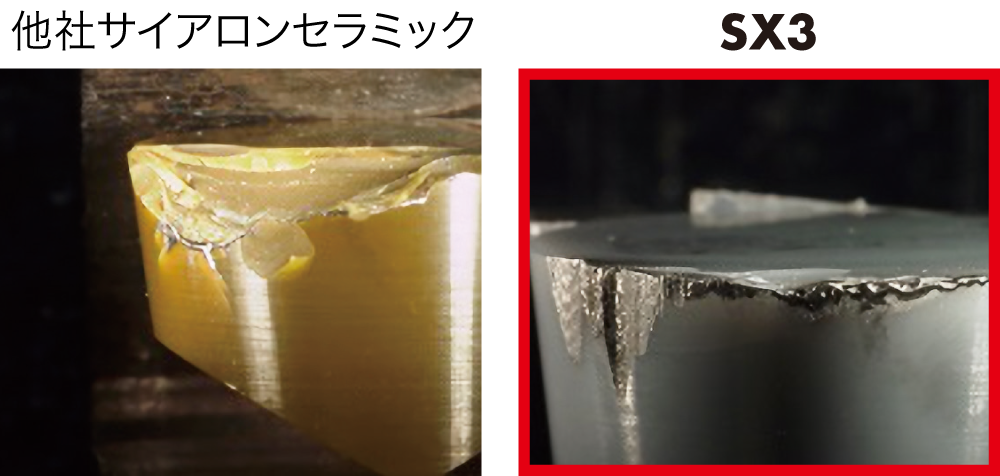

スケール加工に於いて、他社サイアロンが欠損に至った加工に対し、SX3は欠損無く良好な状態であった。
| Rene130 中仕上げ加工（白皮） | |
|---|---|
|
 |
|
|
|
|
|
|
|
|
| SX3 |
10.0分
|

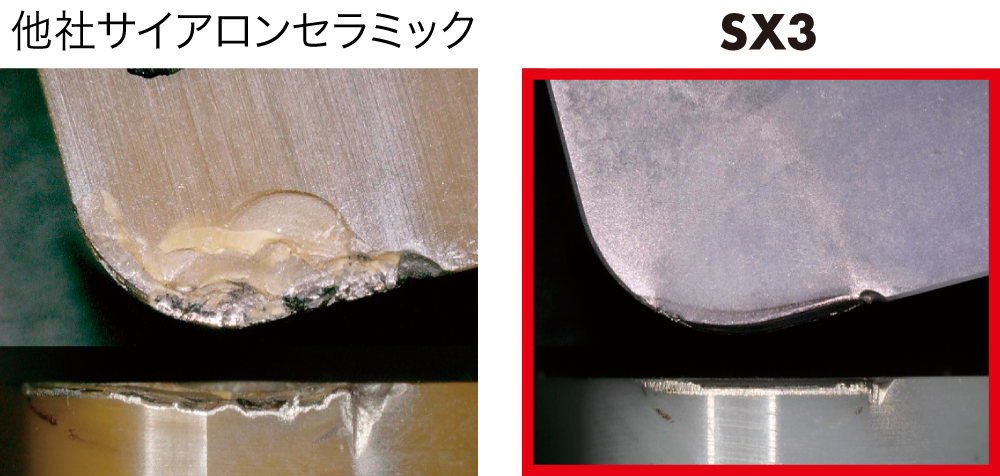

他社サイアロンは欠損多発に対し、SX3及びSX9は良好な刃先損傷であった。
