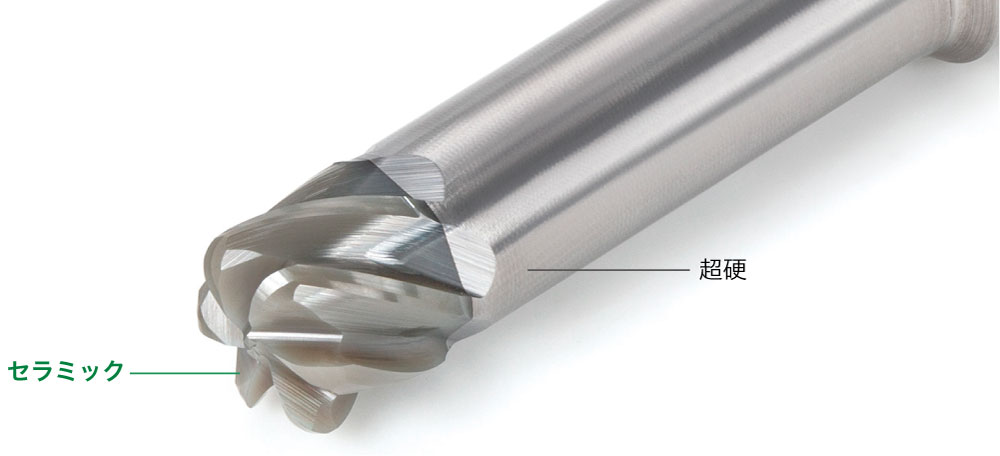

耐熱合金加工用 ｜ セラミック

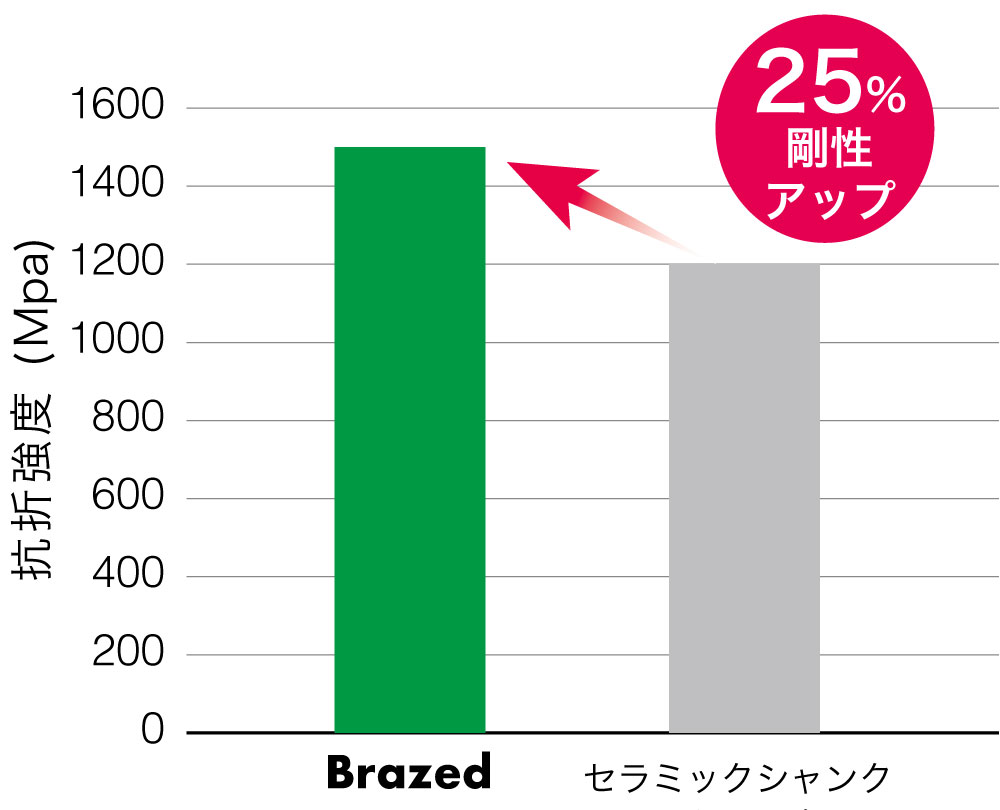

| CERAMATIC Brazed | CERAMATIC / ソリッドタイプ |
|---|---|
 |
 |
| 折損発生 |
Vc = 370m/min 1200SFM f = 0.03mm/t .0012IPT ap = 0.7mm .028inches DRY Inconel718 L/D 4 ø6 ø.240”
| アプリケーション | 材質 | 刃数 | ⌀D (mm) (inch) | 切込み ap (mm) (inch) |
切削幅 ae (mm) (inch) |
送り f (mm/t) (IPR) |
切削速度 vc (m/min) (SFM) |
切削油 |
|---|---|---|---|---|---|---|---|---|
正面加工 |
SX9 | 4/6 | 6 .240 | ≦0.9 ≦.035 | – | 0.03 .001 | 300 – 600 – 950 980 – 1970 – 3120 | DRY |
| 8 .315 | ≦1.2 ≦.050 | |||||||
| 10 .394 | ≦1.5 ≦.060 | |||||||
| 1/4” | ≦0.9 ≦.035 | |||||||
| 3/8” | ≦1.4 ≦.055 | |||||||
側面加工 |
SX9 | 4/6 | 6 .240 | ≦2.0 ≦.080 | ≦0.6 ≦.024 | 0.03 .001 | 300 – 600 – 950 980 – 1970 – 3120 | DRY |
| 8 .315 | ≦3.8 ≦.150 | ≦0.8 ≦.031 | ||||||
| 10 .394 | ≦5.0 ≦.200 | ≦1.0 ≦.040 | ||||||
| 1/4” | ≦2.4 ≦.094 | ≦0.6 ≦.024 | ||||||
| 3/8” | ≦4.8 ≦.190 | ≦0.9 ≦.035 | ||||||
 |
SX9 | 4 | 6 .240 | ≦0.7 ≦.028 | – | 0.03 .001 | 300 – 600 – 950 980 – 1970 – 3120 | DRY |
| 8 .315 | ≦1.2 ≦.050 | |||||||
| 10 .394 | ≦2.0 ≦.080 | |||||||
| 1/4” | ≦0.75 ≦.030 | |||||||
| 3/8” | ≦1.8 ≦.071 | |||||||
| 6 | 8 .315 | ≦0.8 ≦.031 | – | 0.03 .001 | 300 – 600 – 950 980 – 1970 – 3120 | DRY | ||
| 10 .394 | ≦1.25 ≦.050 | |||||||
| 3/8” | ≦1.2 ≦.047 |
※推奨切削条件を超えると、ろう付け剥がれ・工具破損が発生する可能性がございます。
推奨条件の範囲内で加工下さい。
| 航空機部品 | ||
|---|---|---|
|
|
|
|
||
|
||
|
||
|
||
| Ceramatic Brazed SX9 RCEM060H4R150B |
16 翼間/刃
7.2 cm3/min
|
|
| 他社超硬エンドミル |
1 翼間/刃
1.5 cm3/min |
|
CERAMATIC Brazed SX9 は従来品に比べて工具寿命は16倍に延びた。
CERAMATIC Brazed SX9 は従来品に比べて生産性が4倍に延びた。
| 航空機部品 | ||
|---|---|---|
|
 |
|
|
||
|
||
|
||
|
||
|
||
|
||
| CERAMATIC Brazed SX9 RCEM100H4R150B |
2.9 cm3/min
|
|
| 他社超硬エンドミル |
|
|
CERAMATIC Brazed SX9 は従来品に比べて生産性が12倍に延びた。
