ブレーカ外径加工用 ｜ 振動/揺動切削 & 慣用切削 両用ブレーカ
振動/揺動切削 × 慣用切削
振動/揺動切削、慣用切削どちらでも
工具寿命延長と安定した切屑処理を実現
機械稼働率を高める振動 / 揺動切削に対し、最大限のパフォーマンスを引き出す切削工具を開発
お客様の工具選定や条件設定の悩みを解決すべく、NTKから最高の選択肢を提供します
性能
- NEW! ワイパーモデルを新たに追加
- 刃先損傷を大幅に抑制 難削材加工においても長寿命化が期待できます
- より安定した切屑処理 勝手付きの大きなブレーカが、規則的で安定した形状の切屑を生成します。
適用アプリケーション
振動 / 揺動切削機能付き自動盤を用いた前挽き加工
自動盤を用いた慣用切削前挽き加工
- [ 切削条件 ]
- 被削材：SUS316L Vc = 80 m/min ap = 1.0 mm
f = 0.03 mm/rev モード1 D1.5 Q1.5 ( LFV )
TMV-WP
- ワイパー刃により、高送り条件下に於いても優れた表面粗さを実現。送りを上げて寿命延長に貢献します。
- 切れ刃角が93°のホルダにてご使用ください
※ワイパー刃とワーク面が平行になる状態で効果を発揮します。
適応領域
加工条件
表を横にスクロール →
| 材質 | 被削材 | 加工方法 | 切削条件 | ||
|---|---|---|---|---|---|
| 切削速度 （m/min） | 送り （mm/rev） | 切込み （mm） | |||
| NTK650 | Ni基合金 / 鋼系 /ステンレス系 ( Inco718 / S45C / SUS440C 等 ) |
前挽き | 40 ‒ 120 | 0.02 - 0.06 | 0.5 - 2.0 |
| ST4 | オーステナイト系ステンレス （ SUS304 / SUS316等 ） |
前挽き | 40 - 100 | 0.02 - 0.06 | |
| DM4 | 炭素鋼・合金鋼 （ SCM435 / S45C等 ） | 前挽き | 50 - 120 | 0.02 - 0.06 | |
| TM4 | 非鉄 （ アルミ / チタン等 ） | 前挽き | 60 - 150 | 0.02 - 0.06 | |
*50音順 敬称略
| シチズンマシナリー株式会社 推奨振動条件 ( LFV ) | ||
|---|---|---|
| P | Q | D |
| モード1 | 0.5 | 0.5 |
⚠ 当製品は刃先が低く設計されておりますので、芯を合わせた上でご使用ください。
⚠ R0.08品を使用する場合は、送りを0.02mm/rev以下で設定ください。 送りを0.02mm/revより上げたい場合は［ モード2 / E4.0 / R0.5 ］ を推奨致します。
| スター精密株式会社 推奨振動条件（ステップサイクル・プロ） | |
|---|---|
| A 切り屑長係数 | D 振幅係数 |
| 2.0以上 | 2.0以上 |
⚠ 当製品は刃先が低く設計されておりますので、芯を合わせた上でご使用ください。
⚠ R0.08品を使用する場合は、送りを0.02mm/rev以下で設定ください。
| 株式会社ツガミ 推奨揺動条件 | |
|---|---|
| I 揺動周波数倍率 | K 揺動振幅倍率 |
| 0.5 | 1.5 |
⚠ 当製品は刃先が低く設計されておりますので、芯を合わせた上でご使用ください。上記の揺動条件は一例です。
⚠ R0.08品を使用する場合は、送りを0.02mm/rev以下で設定ください。 切屑が分断されない場合は、Kを1.2～2.0を目安に変更してください。
加工事例
| 加工機 | Cincom L20-LFV |
| 被削材 | SUS316L |
| 切削速度 | 80 m/min |
| 送り | 0.05 mm/rev |
| 切込み | 1.0 mm |
| 切削油 | WET |
| 振動条件 | モード1 Q0.5 D0.5 |

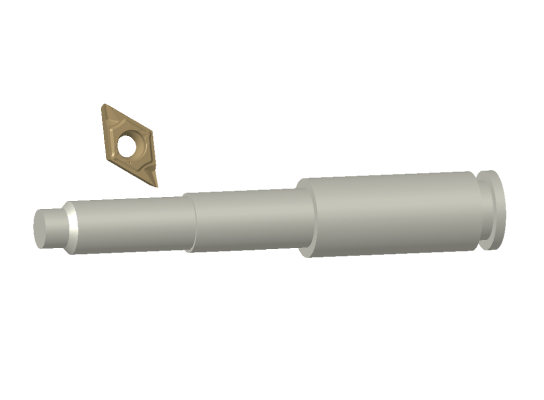

| 建機部品 | |
|---|---|
|
 加工径：φ8 / 10.8 / 12 |
|
|
|
|
|
|
|
|
| DM4 DCGT11T302MRTMV | 600個 / コーナ |
| 他社PVD超硬 | 300個 / コーナ |

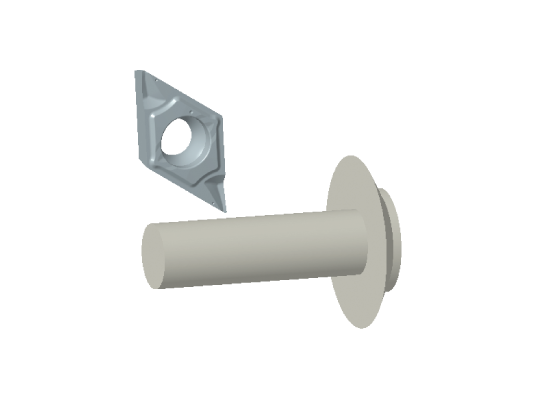

| バルブ部品 | |
|---|---|
|
 加工径：φ3.8 |
|
|
|
|
|
|
|
|
| ST4 DCGT11T302MRTMV | 3,000個 / コーナ |
| 他社PVD超硬 | 2,200個 / コーナ |
ラインナップ
表を横にスクロール →
| 形状 | 品番 | PVDコート | 寸法 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| メートル | ST4 | DM4 | TM4 | 650 | 内接円 | 厚さ | コーナR | ワイパー幅 | |
 |
DCGT11T301MRTMV | ● | ● | ● | ● | 9.525 | 3.97 | 0.08 ※ | - |
| DCGT11T302MRTMV | ● | ● | ● | ● | 9.525 | 3.97 | 0.18 | - | |
| DCGT11T304MRTMV | ● | ● | ● | ● | 9.525 | 3.97 | 0.38 | - | |
| DCGT11T301MRTMV-WP | ● | ● | ● | ● | 9.525 | 3.97 | 0.08 | (0.3) | |
| DCGT11T302MRTMV-WP | ● | ● | ● | ● | 9.525 | 3.97 | 0.18 | (0.3) | |
 |
CCGT09T301MRTMV | ● | ● | ● | ● | 9.525 | 3.97 | 0.08※ | - |
| CCGT09T302MRTMV | ● | ● | ● | ● | 9.525 | 3.97 | 0.18 | - | |
| CCGT09T304MRTMV | ● | ● | ● | ● | 9.525 | 3.97 | 0.38 | - | |
 |
VCGT110302MRTMV | ● | ● | ● | ● | 6.35 | 3.18 | 0.18 | - |
| VCGT110304MRTMV | ● | ● | ● | ● | 6.35 | 3.18 | 0.38 | - | |
 |
TNGG160402MRTMV | ● | ● | ● | ● | 9.525 | 4.76 | 0.18 | - |
| TNGG160404MRTMV | ● | ● | ● | ● | 9.525 | 4.76 | 0.38 | - | |
⚠ 当製品は刃先が低く設計されておりますので、芯を合わせた上でご使用ください。
⚠※ R0.08品を使用する場合は、送りを0.02mm/rev以下で設定ください。
